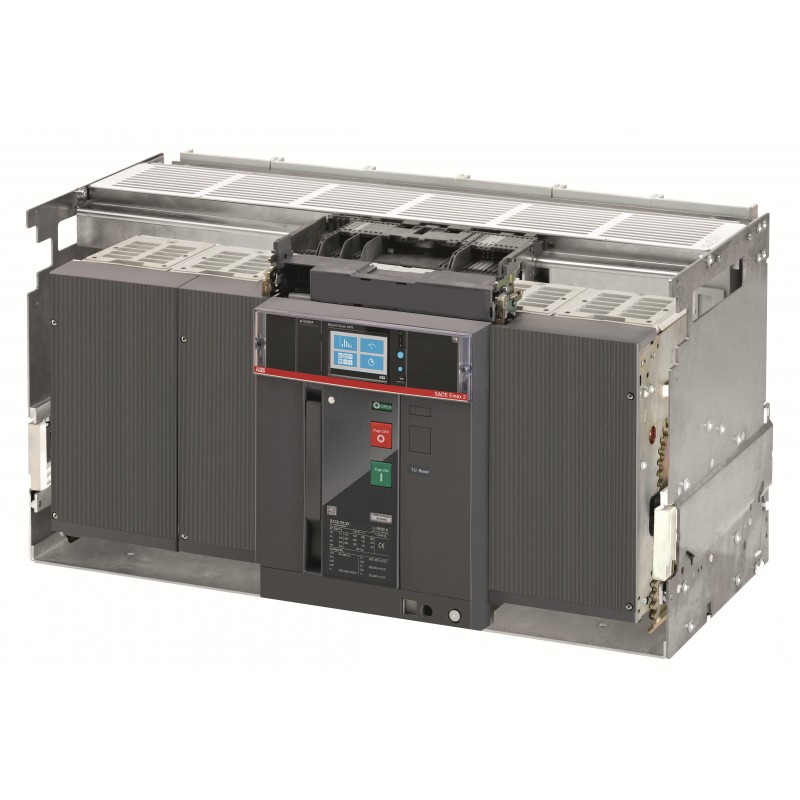

1SDA072620R1 ABB E6.2H 5000 Ekip G HiTouch LSIG 3P W MP
1SDA072620R1
ABB
E6.2H 5000 Ekip G HiTouch LSIG 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E6.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2364 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 77 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 5d8990a8-1424-462b-8dcf-9ec01d8c8d66 Italy |
| SCIP simplificado | 727c4ed0-9070-40e4-9adf-326a94fa53d4 Finland |
| f01054a9-9112-4c2c-9d00-9a05a9910c40 Sweden | |
| f1c536ec-8297-490a-9057-31f627e7e316 Germany | |
| f01054a9-9112-4c2c-9d00-9a05a9910c40 Sweden | |
| 9dd9af6e-fe82-4763-a343-db49cc53ed66 France | |
| b57bb56c-ed0c-43ca-841c-fc0bfcc50116 Germany | |
| 7680009a-d9ce-4bc6-9035-28a12268802f Poland | |
| a1ac3f10-9d4e-4eca-9c63-b72d91d6a778 France | |
| 34da5582-90d9-45d1-befa-c76e4263558a Sweden | |
| 32084b3e-94ac-4981-8b67-3eb72337dbf2 Poland | |
| 9dd9af6e-fe82-4763-a343-db49cc53ed66 France | |
| a392c871-7e06-4ed6-ad4b-cdf898bfc1d5 Estonia | |
| a392c871-7e06-4ed6-ad4b-cdf898bfc1d5 Estonia | |
| af3676ce-dfbb-4138-a2d1-3a47d11e75b5 Hungary | |
| 99f90999-cd4f-4b76-8cf4-4da859efded3 Germany | |
| 55f9580e-dd1e-48fc-986c-7e6695cdc740 Czech Republic | |
| 017970f4-4625-4e3f-81f8-d135a5d5e41e Denmark | |
| f2414e20-bf70-49e4-b07f-e44f2fc8a80d Germany | |
| f16956a7-3cdc-40ae-8dd4-d65b709c7864 Belgium | |
| b18a866d-c90f-4023-8a78-105f482eb361 Spain | |
| 9adb15ce-d6d3-40ec-bf44-a63629db0cb1 Poland | |
| 99f90999-cd4f-4b76-8cf4-4da859efded3 Germany | |
| 32084b3e-94ac-4981-8b67-3eb72337dbf2 Poland | |
| 735c6905-142e-4c07-b59b-86bb408b3faa Portugal | |
| 62dcbe4f-3935-48e0-87dd-16ba31eb1990 Greece | |
| 9adb15ce-d6d3-40ec-bf44-a63629db0cb1 Poland | |
| 62dcbe4f-3935-48e0-87dd-16ba31eb1990 Greece | |
| 2677acce-3371-4920-98ef-48f7c0197ad6 Croatia | |
| d1302a8a-3c9d-4e27-a692-ed2ab370f17f Netherlands | |
| f6eb76d9-64c0-458d-8a0c-fb32313080c9 Germany | |
| 34da5582-90d9-45d1-befa-c76e4263558a Sweden | |
| 7680009a-d9ce-4bc6-9035-28a12268802f Poland | |
| 15cc6c8d-1ddd-44e6-ad57-3ec6127cffa9 Belgium | |
| 727c4ed0-9070-40e4-9adf-326a94fa53d4 Finland | |
| 017970f4-4625-4e3f-81f8-d135a5d5e41e Denmark | |
| 5bfb9711-4d3f-4cb7-b7fe-75b8e4ca5629 Bulgaria | |
| f6eb76d9-64c0-458d-8a0c-fb32313080c9 Germany | |
| 15cc6c8d-1ddd-44e6-ad57-3ec6127cffa9 Belgium | |
| f16956a7-3cdc-40ae-8dd4-d65b709c7864 Belgium | |
| 9ecbfd31-5309-4fa9-9e0f-3334ad456692 Norway | |
| f2414e20-bf70-49e4-b07f-e44f2fc8a80d Germany | |
| af3676ce-dfbb-4138-a2d1-3a47d11e75b5 Hungary | |
| b18a866d-c90f-4023-8a78-105f482eb361 Spain | |
| 55f9580e-dd1e-48fc-986c-7e6695cdc740 Czech Republic | |
| d1302a8a-3c9d-4e27-a692-ed2ab370f17f Netherlands | |
| b5952b91-4394-4346-bbd1-e2f865e005fe Hungary | |
| 5bfb9711-4d3f-4cb7-b7fe-75b8e4ca5629 Bulgaria | |
| f1c536ec-8297-490a-9057-31f627e7e316 Germany | |
| b57bb56c-ed0c-43ca-841c-fc0bfcc50116 Germany | |
| 735c6905-142e-4c07-b59b-86bb408b3faa Portugal | |
| b5952b91-4394-4346-bbd1-e2f865e005fe Hungary | |
| 9ecbfd31-5309-4fa9-9e0f-3334ad456692 Norway | |
| 2677acce-3371-4920-98ef-48f7c0197ad6 Croatia | |
| a1ac3f10-9d4e-4eca-9c63-b72d91d6a778 France | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z6HXESAQ200A000000XX |
| EAN | 8015644764708 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 803 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 120 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 1000 mm |
| Embalaje Nivel 1 Peso | 129 kg |
| Embalaje Nivel 1 EAN | 8015644764708 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Capacidad de conexión | 5000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 3000 cycle |
| Ue = 500 ... 690 V 2000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 850 W |
| Corriente nominal (In) | 5000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 100 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 5000 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip G Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 5000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 2000.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 3000.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 7500.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E6.2H 5000 Ekip G HiTouch LSIG 3P W MP - ABB - E6.2H5000 - 1SDA072620R1 | 95 Kbytes |
|
| E6.2H5000 1SDA072620R1 ABB E6.2H 5000 Ekip G HiTouch LSIG 3P W MP | 77 Kbytes |
|
