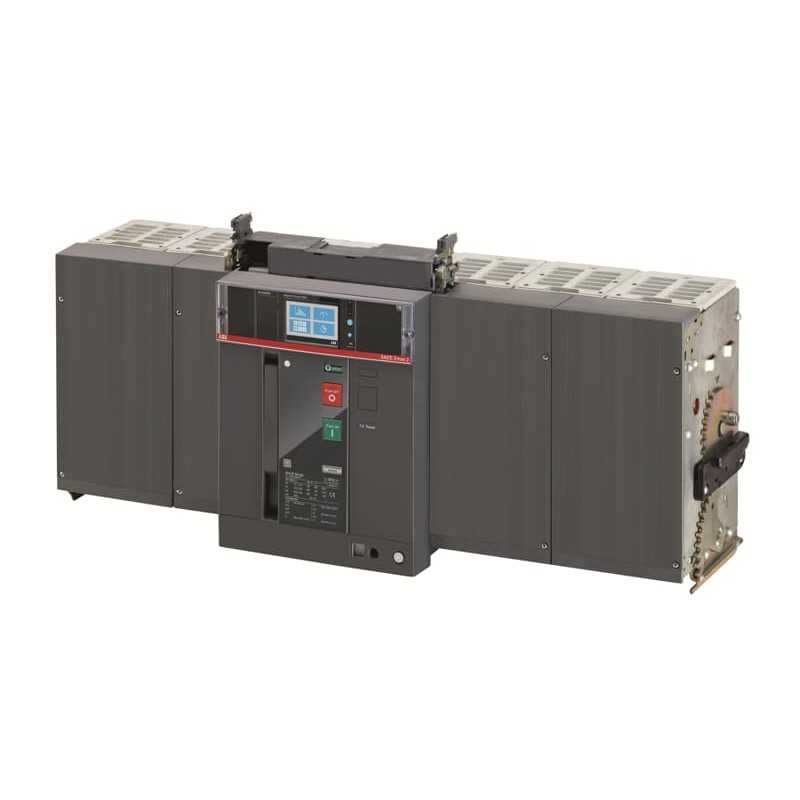

1SDA073219R1 ABB E6.2H 4000 Ekip HiTouch LSIG 4P W MP
1SDA073219R1
ABB
E6.2H 4000 Ekip HiTouch LSIG 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E6.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2364 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 77 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 8d4592ad-bad4-4f32-b95c-b8c61b5f9cb6 Italy |
| SCIP simplificado | ae5f4ef3-ee3c-46db-8976-611875b33609 Norway |
| c284f023-43ad-4549-97de-431fae8b3ad6 Belgium | |
| 9bd06dee-afda-49f2-833c-0121c30b308f Belgium | |
| e463c878-0f79-482f-ac04-4aa8911044c0 Portugal | |
| 81314471-746c-4a73-afa5-ac7c7b87f508 Germany | |
| daab9d05-9444-40c8-bd63-d763700189ee Hungary | |
| 4dd8e071-8e04-4156-950c-ef5bdfe0624e Germany | |
| 9e9452a9-3d61-490e-a2d0-a9779dff64d4 Netherlands | |
| 81e988e0-a939-4350-b6a0-c85835b2e390 Croatia | |
| a22c72c5-234b-47d0-9a1e-2f755e5c2b01 Sweden | |
| d4b2d06b-e3d6-4938-a5a0-8ea270bfb813 Finland | |
| 2ee2d747-ef88-469d-b627-7155d547eeb1 France | |
| f9f6bfcc-890d-4e06-ae2d-b94f92f58581 Germany | |
| 6aba8be7-9cb0-4768-8ee6-a3e1ca35852f Poland | |
| a5fce4b0-591a-4074-95cc-9b078cef12d5 Denmark | |
| 74bda6f6-54bb-49d6-9d01-3b690a6e5509 Greece | |
| ae5f4ef3-ee3c-46db-8976-611875b33609 Norway | |
| 81e988e0-a939-4350-b6a0-c85835b2e390 Croatia | |
| 274ee1a8-df6c-45df-b57c-15caa04ea55d Germany | |
| 6aba8be7-9cb0-4768-8ee6-a3e1ca35852f Poland | |
| 3af3b0c9-0317-4828-9605-75704756ae98 Poland | |
| e463c878-0f79-482f-ac04-4aa8911044c0 Portugal | |
| 74bda6f6-54bb-49d6-9d01-3b690a6e5509 Greece | |
| 13fa768d-a207-48b4-9619-07d998e7adb9 Hungary | |
| df7bcb0b-820e-475b-b4ad-8136202998a2 France | |
| b3911c8a-7ff4-41fe-b56e-cbb0e4310622 Spain | |
| 4dd8e071-8e04-4156-950c-ef5bdfe0624e Germany | |
| 81314471-746c-4a73-afa5-ac7c7b87f508 Germany | |
| c284f023-43ad-4549-97de-431fae8b3ad6 Belgium | |
| b3911c8a-7ff4-41fe-b56e-cbb0e4310622 Spain | |
| 13fa768d-a207-48b4-9619-07d998e7adb9 Hungary | |
| 5ca296f8-6cf8-4370-b56e-bb71f4102473 Estonia | |
| a22c72c5-234b-47d0-9a1e-2f755e5c2b01 Sweden | |
| fd5fd9f0-b94f-482c-af93-016d6cf862d6 Poland | |
| 2ee2d747-ef88-469d-b627-7155d547eeb1 France | |
| 3d1057be-09b1-4fc6-9315-e1c276c64980 Sweden | |
| 9e9452a9-3d61-490e-a2d0-a9779dff64d4 Netherlands | |
| 340a01f5-108c-4505-a53d-374719147846 Czech Republic | |
| 7c6ab983-470f-45dd-b00f-09e96f51a47c Bulgaria | |
| daab9d05-9444-40c8-bd63-d763700189ee Hungary | |
| 5ca296f8-6cf8-4370-b56e-bb71f4102473 Estonia | |
| df7bcb0b-820e-475b-b4ad-8136202998a2 France | |
| 3af3b0c9-0317-4828-9605-75704756ae98 Poland | |
| f9f6bfcc-890d-4e06-ae2d-b94f92f58581 Germany | |
| d4b2d06b-e3d6-4938-a5a0-8ea270bfb813 Finland | |
| 9bd06dee-afda-49f2-833c-0121c30b308f Belgium | |
| 340a01f5-108c-4505-a53d-374719147846 Czech Republic | |
| fd5fd9f0-b94f-482c-af93-016d6cf862d6 Poland | |
| 3d1057be-09b1-4fc6-9315-e1c276c64980 Sweden | |
| 274ee1a8-df6c-45df-b57c-15caa04ea55d Germany | |
| 50c37922-81a8-4c00-bb37-769825ea2195 Germany | |
| a5fce4b0-591a-4074-95cc-9b078cef12d5 Denmark | |
| 7c6ab983-470f-45dd-b00f-09e96f51a47c Bulgaria | |
| 50c37922-81a8-4c00-bb37-769825ea2195 Germany | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZDHWERAK200A000000XX |
| EAN | 8015644770693 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 929 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 134 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 1127 mm |
| Embalaje Nivel 1 Peso | 143 kg |
| Embalaje Nivel 1 EAN | 8015644770693 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0289 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 4000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 50 % |
| Número de polos | 4P |
| Pérdida de potencia | 544 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 100 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5544 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001060R0105 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 4000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1600.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 2400.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 6000.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E6.2H 4000 Ekip HiTouch LSIG 4P W MP - ABB - E6.2H4000 - 1SDA073219R1 | 95 Kbytes |
|
| E6.2H4000 1SDA073219R1 ABB E6.2H 4000 Ekip HiTouch LSIG 4P W MP | 79 Kbytes |
|
