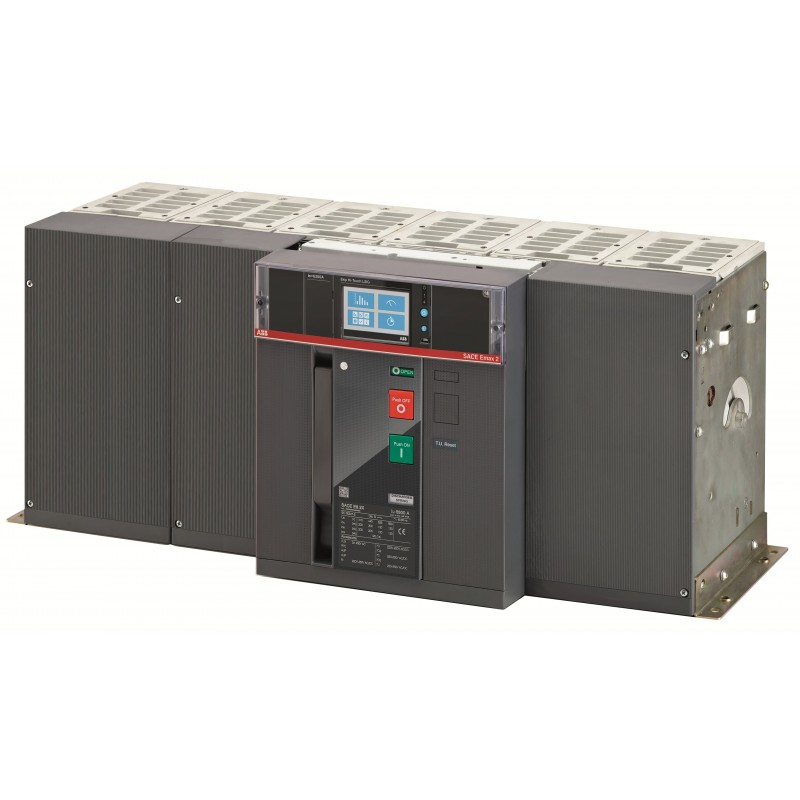

1SDA071239R1 ABB E6.2H 4000 Ekip HiTouch LSIG 3P F HR
1SDA071239R1
ABB
E6.2H 4000 Ekip HiTouch LSIG 3P F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E6.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2364 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 77 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | c0a333b8-bc51-4f5e-a97e-f80f12911977 Italy |
| SCIP simplificado | a04e4efb-72c2-4643-9dfe-8b7d2a60988f Belgium |
| 0b99d54d-9213-44b8-9b96-07d0046378e9 Germany | |
| fd6cbc12-ba26-4762-810a-b70a02071e00 Belgium | |
| 33af8a9b-2d94-4289-baf0-092802398c60 Norway | |
| e42b15eb-5088-4fd2-9859-eb0bd09171c6 Germany | |
| c6835b5c-8983-4abd-bad7-1b9186e93aac Bulgaria | |
| 351db9d1-02ae-41af-85de-b063c62e2fe6 Denmark | |
| ecacd0a4-b6a9-4014-a0e2-5453ff218c6f Finland | |
| fd6cbc12-ba26-4762-810a-b70a02071e00 Belgium | |
| 7d92ba73-f309-443a-b52a-d8a6bf9b9a99 Poland | |
| 351db9d1-02ae-41af-85de-b063c62e2fe6 Denmark | |
| e6973dc5-07a5-43c3-856f-26f49d55b107 Czech Republic | |
| 235e003e-99c7-4042-9691-7ac244919f27 Poland | |
| 0b99d54d-9213-44b8-9b96-07d0046378e9 Germany | |
| a49f55cf-b08a-4689-aa31-af90f564a36e Sweden | |
| 0c25b20d-a14b-43a5-99c4-9e1623585fe4 Germany | |
| 0c25b20d-a14b-43a5-99c4-9e1623585fe4 Germany | |
| 7d92ba73-f309-443a-b52a-d8a6bf9b9a99 Poland | |
| 6ce6f6c1-6811-4525-a3c1-c220688e871a Poland | |
| 789e5a67-ffa6-4dd1-8070-55d357d8d262 Portugal | |
| 385fcc84-3cf0-43ba-a59f-8d1210e292fc Greece | |
| e42b15eb-5088-4fd2-9859-eb0bd09171c6 Germany | |
| ecacd0a4-b6a9-4014-a0e2-5453ff218c6f Finland | |
| 789e5a67-ffa6-4dd1-8070-55d357d8d262 Portugal | |
| 1e177223-045f-4803-a636-2a7135a6b6f0 France | |
| 385fcc84-3cf0-43ba-a59f-8d1210e292fc Greece | |
| 33af8a9b-2d94-4289-baf0-092802398c60 Norway | |
| 3463b236-609f-4da7-972c-f5681c762dc8 Croatia | |
| 3463b236-609f-4da7-972c-f5681c762dc8 Croatia | |
| 06d97084-ed23-4f05-ab2d-ca62886f6eae Sweden | |
| 09167234-04b4-42aa-b40a-e1ee5e9a79f7 Germany | |
| eb9cf57c-e86e-49b0-a2fb-c99b26d0561f Netherlands | |
| f6ea1ca9-a2b0-441f-b047-52c1a46f562e Hungary | |
| ae35d3ec-53e7-4cd5-889a-8936590f82d2 Germany | |
| ae35d3ec-53e7-4cd5-889a-8936590f82d2 Germany | |
| 74907500-e164-47ca-8f0c-2fc77a1bc541 France | |
| 4e0e5ea7-819f-4cc9-bcec-b879d679252b Hungary | |
| cbb31dc5-2684-4c96-a9f7-cb4cc98e5c9c Spain | |
| a04e4efb-72c2-4643-9dfe-8b7d2a60988f Belgium | |
| cbb31dc5-2684-4c96-a9f7-cb4cc98e5c9c Spain | |
| 59176d6d-a1fe-4582-ba29-6dc4f114cc03 Estonia | |
| 235e003e-99c7-4042-9691-7ac244919f27 Poland | |
| a49f55cf-b08a-4689-aa31-af90f564a36e Sweden | |
| 1e177223-045f-4803-a636-2a7135a6b6f0 France | |
| 06d97084-ed23-4f05-ab2d-ca62886f6eae Sweden | |
| 09167234-04b4-42aa-b40a-e1ee5e9a79f7 Germany | |
| 59176d6d-a1fe-4582-ba29-6dc4f114cc03 Estonia | |
| f6ea1ca9-a2b0-441f-b047-52c1a46f562e Hungary | |
| e6973dc5-07a5-43c3-856f-26f49d55b107 Czech Republic | |
| c6835b5c-8983-4abd-bad7-1b9186e93aac Bulgaria | |
| eb9cf57c-e86e-49b0-a2fb-c99b26d0561f Netherlands | |
| 74907500-e164-47ca-8f0c-2fc77a1bc541 France | |
| 6ce6f6c1-6811-4525-a3c1-c220688e871a Poland | |
| 4e0e5ea7-819f-4cc9-bcec-b879d679252b Hungary | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z6HWERBK200A000000XX |
| EAN | 8015644750893 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 762 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 109 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 1000 mm |
| Embalaje Nivel 1 Peso | 118 kg |
| Embalaje Nivel 1 EAN | 8015644750893 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001252R0223 |
| Técnica | |
| Capacidad de conexión | 4000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 4000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 309 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 100 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Tipo de terminal | Cerrojo |
| Par de apriete | 70 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001060R0100 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 4000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1600.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 2400.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 6000.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E6.2H 4000 Ekip HiTouch LSIG 3P F HR - ABB - E6.2H4000 - 1SDA071239R1 | 90 Kbytes |
|
| E6.2H4000 1SDA071239R1 ABB E6.2H 4000 Ekip HiTouch LSIG 3P F HR | 76 Kbytes |
|
