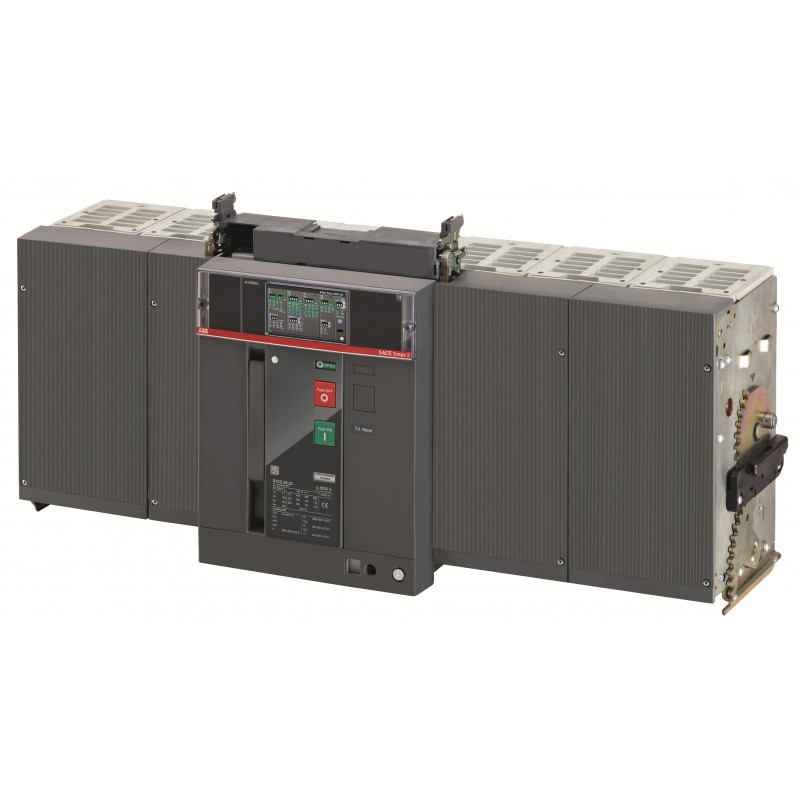

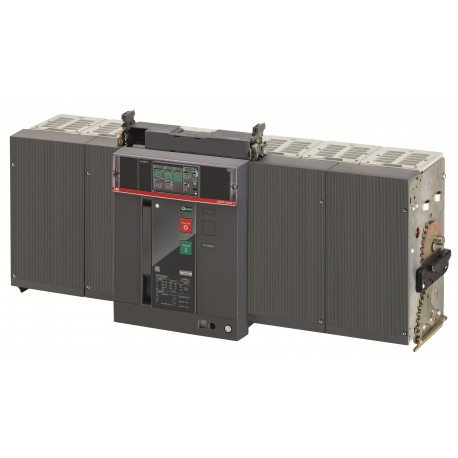

1SDA073212R1 ABB E6.2H 4000 Ekip Dip LSI 4P W MP
1SDA073212R1
ABB
E6.2H 4000 Ekip Dip LSI 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E6.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2364 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 77 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | f079f1b7-51d0-45ae-b316-bb159696c629 Italy |
| SCIP simplificado | 6ead086f-5b4b-4e6c-bf2a-94dd1edc40a5 Denmark |
| 08d55cb2-5172-4b57-b2f8-3b5ba652ff5e Poland | |
| 6ead086f-5b4b-4e6c-bf2a-94dd1edc40a5 Denmark | |
| b6a4c55d-71dc-4b36-826b-6e495f0e789d Greece | |
| 4949139c-460e-43e2-9b64-daac69699ba5 Croatia | |
| 0566b71e-9f30-4ac8-a9e3-78e5c520842b Norway | |
| a601b07a-c7fb-4e39-b1ac-3fc31cf33f7e Finland | |
| ef9bfaca-ec05-4afd-9e6d-3514cf40b8de Portugal | |
| e87e25ae-2c0b-4e34-ab16-5c6be9b55c62 France | |
| 2e170159-c970-41e9-aa78-4d26c08e1ab8 Germany | |
| 760cf527-11c7-4a20-86d6-b8bd6a9366c9 Germany | |
| b3d91429-b323-423d-8935-1df018687e50 Sweden | |
| 4949139c-460e-43e2-9b64-daac69699ba5 Croatia | |
| 7c6a6e61-3ac9-4f65-9ab6-86cf71027776 Netherlands | |
| ef1c4b9e-8ffb-4350-924e-545bd0b2123b Hungary | |
| 5e2a73b4-28e3-4445-b578-dc264a06181f Germany | |
| c348bed4-45a5-4cc2-9404-a8d02f7aa85b Germany | |
| 08d55cb2-5172-4b57-b2f8-3b5ba652ff5e Poland | |
| b6a4c55d-71dc-4b36-826b-6e495f0e789d Greece | |
| ef9bfaca-ec05-4afd-9e6d-3514cf40b8de Portugal | |
| d3472d99-3e15-48e2-8ffd-1d9764c4883e Poland | |
| 5e2a73b4-28e3-4445-b578-dc264a06181f Germany | |
| 760cf527-11c7-4a20-86d6-b8bd6a9366c9 Germany | |
| 39d2a743-073c-4ef5-94bc-eca84d477999 France | |
| 6ac520e6-8c50-491e-938d-544ac488f63e Hungary | |
| d14b794b-47fe-4695-beb5-d5f9614f1314 Spain | |
| 6ac520e6-8c50-491e-938d-544ac488f63e Hungary | |
| ef1c4b9e-8ffb-4350-924e-545bd0b2123b Hungary | |
| 90d3d8b7-1386-4486-b026-aa724422a950 Estonia | |
| d3472d99-3e15-48e2-8ffd-1d9764c4883e Poland | |
| 39d2a743-073c-4ef5-94bc-eca84d477999 France | |
| 0dd1f9aa-fa78-41ec-bb9c-c3c6f536e828 Czech Republic | |
| 7c6a6e61-3ac9-4f65-9ab6-86cf71027776 Netherlands | |
| 63845839-1436-4aa4-93df-56843d742afc Bulgaria | |
| e87e25ae-2c0b-4e34-ab16-5c6be9b55c62 France | |
| 26fe40f7-a000-4677-bd71-00977578b544 Sweden | |
| 1109c350-70e6-43b4-9e29-15928353dc27 Poland | |
| b3d91429-b323-423d-8935-1df018687e50 Sweden | |
| d14b794b-47fe-4695-beb5-d5f9614f1314 Spain | |
| 18f01d17-3577-4320-8c17-b2b7dbdafc54 Belgium | |
| 90d3d8b7-1386-4486-b026-aa724422a950 Estonia | |
| a601b07a-c7fb-4e39-b1ac-3fc31cf33f7e Finland | |
| 2e170159-c970-41e9-aa78-4d26c08e1ab8 Germany | |
| 6a396719-ddf6-49ad-8a08-7af86539e03d Belgium | |
| 0dd1f9aa-fa78-41ec-bb9c-c3c6f536e828 Czech Republic | |
| 1109c350-70e6-43b4-9e29-15928353dc27 Poland | |
| c348bed4-45a5-4cc2-9404-a8d02f7aa85b Germany | |
| b9ceb0b9-b581-4e49-b213-5d68b7f6778f Germany | |
| 26fe40f7-a000-4677-bd71-00977578b544 Sweden | |
| 18f01d17-3577-4320-8c17-b2b7dbdafc54 Belgium | |
| 6a396719-ddf6-49ad-8a08-7af86539e03d Belgium | |
| b9ceb0b9-b581-4e49-b213-5d68b7f6778f Germany | |
| 0566b71e-9f30-4ac8-a9e3-78e5c520842b Norway | |
| 63845839-1436-4aa4-93df-56843d742afc Bulgaria | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZDHWERAB000A000000XX |
| EAN | 8015644770624 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 929 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 134 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 1127 mm |
| Embalaje Nivel 1 Peso | 143 kg |
| Embalaje Nivel 1 EAN | 8015644770624 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0289 |
| Técnica | |
| Capacidad de conexión | 4000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 4000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 50 % |
| Número de polos | 4P |
| Pérdida de potencia | 544 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 100 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Dip LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001060R0105 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 4000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1600.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 2400.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 6000.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E6.2H 4000 Ekip Dip LSI 4P W MP - ABB - E6.2H4000 - 1SDA073212R1 | 95 Kbytes |
|
| E6.2H4000 1SDA073212R1 ABB E6.2H 4000 Ekip Dip LSI 4P W MP | 79 Kbytes |
|
