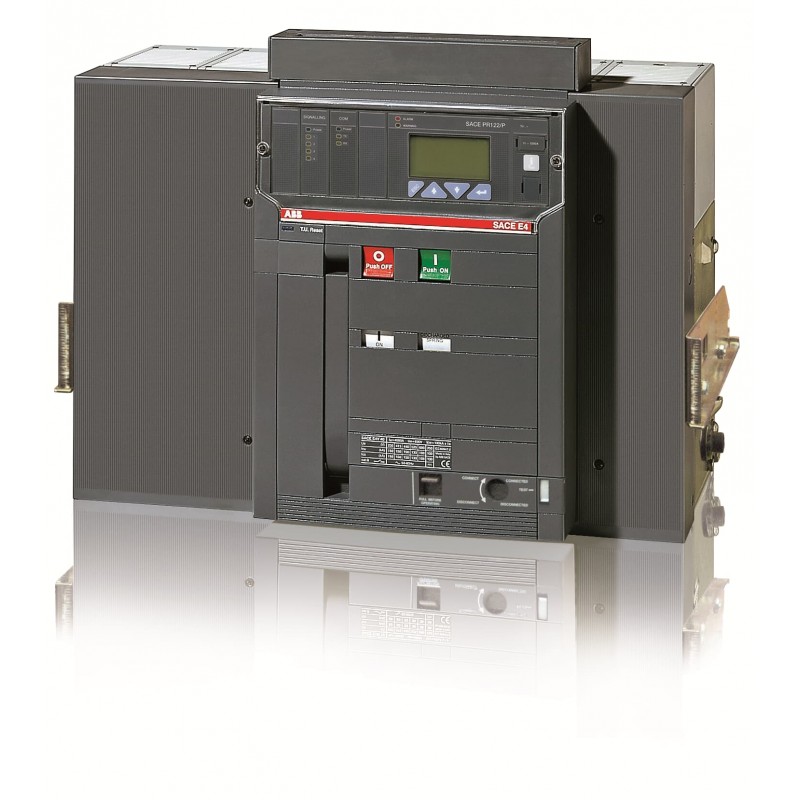

1SDA056804R1 ABB E4S4000 PR122/P LSI 3P W MP
1SDA056804R1
ABB
E4S4000 PR122/P LSI 3P W MP
E4S 4000 PR122/P-LSI In=4000A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos > EMAX E4
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 438f3950-4540-4af2-a4de-b109a32d0393 Italy |
| SCIP simplificado | 6007e5df-8290-46e9-b1d3-8fce053f0125 Belgium |
| 679424a2-003c-41c7-9bb7-225cf0cf140f Spain | |
| 00be720b-24ac-4bb0-a593-0326c7c7c1a9 France | |
| 5d467e21-3b4d-4232-b4f7-b6cc6ca81682 Hungary | |
| 7cae1b13-87f9-49f3-a963-bceefc6acf6c Germany | |
| f1c7612f-8bc1-45f7-aa50-1dfaea1f5d03 Sweden | |
| 0dc50b72-1b19-478b-86b7-83b1dbc7831a France | |
| 79d7a11c-6f0a-44f1-84e3-da45c529bffb Germany | |
| 925f7b96-a883-4b1b-9b8e-47937a52c06a Sweden | |
| c935a5ed-bea5-4319-8339-9b502d6cad62 Poland | |
| 13504ee2-844a-4822-b69a-5ebc4e7bc018 Czech Republic | |
| 47d30acc-9977-4e30-9fdf-d94e22c905cf Poland | |
| d7ab0152-86bc-4f1b-a15f-ed5c2a89a2ce Germany | |
| 99a5b668-560b-425a-8275-24a100c77729 Denmark | |
| f8004a87-4271-4330-9b46-c11efdf5a879 Hungary | |
| 333d89b3-593c-43e1-8ec7-985ff5732bdd Netherlands | |
| 1e4e8f0a-9f85-4864-9ca8-1049a99da3bb Estonia | |
| d97c78e9-25c0-4d90-adc0-4bb34448e6d6 Croatia | |
| b18c0a60-5aad-4d57-9c46-73eb035f3166 Greece | |
| b91f046c-41fb-4eda-b53b-7277b4664390 Bulgaria | |
| 662ede8b-871e-4065-b631-61580f37552f Portugal | |
| fcb83f52-419d-4623-894e-8b52d0a1422c Finland | |
| 73e044c4-529a-4356-9d63-8149836b6674 Belgium | |
| 2c237fbd-a3ec-4e9c-b4df-ac27eee032d7 Germany | |
| 8cbea4a9-a8a8-482f-b2ec-4f59404a838a Norway | |
| 2f9646f8-6ebb-49f8-98c6-793748c46f8c Poland | |
| c1425dbb-9ba3-401a-a99a-42158a5f1235 Germany | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644581442 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 594 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 85 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 100 kg |
| Embalaje Nivel 1 EAN | 8015644581442 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 15000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 660 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 4000 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 75 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR122/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E4 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0016 |
| Instrucciones y manuales | 1SDH000460R0005 |
| 1SDH000460R0105 | |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
