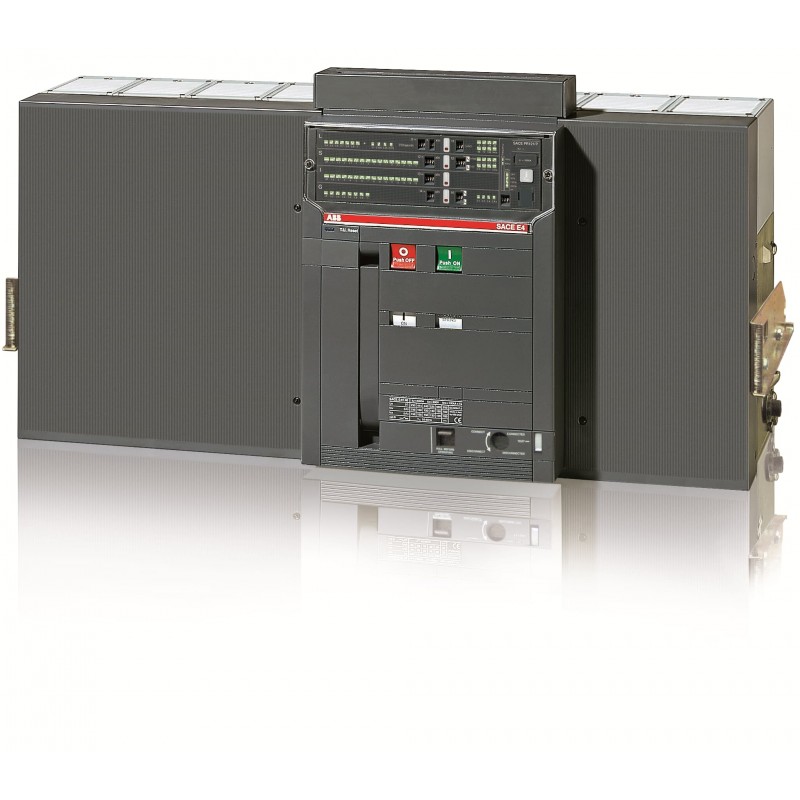

1SDA056810R1 E4S 4000 PR121/P-LSIG In 4000A 4p W MP ABB E4S4000 PR121/P LSIG 4P W MP
1SDA056810R1
E4S 4000 PR121/P-LSIG In=4000A 4p W MP
ABB
E4S4000 PR121/P LSIG 4P W MP
E4S 4000 PR121/P-LSIG In=4000A 4p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos > EMAX E4
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 1df9f9a8-8589-4659-8629-dd7f8eabf996 Italy |
| SCIP simplificado | 2fb496f8-cc55-4e07-86bb-4c18c7781693 Spain |
| 14b97545-82b6-4a80-8bb0-bf45c4f2dd9b Hungary | |
| 744ff50a-c791-49bc-9baa-d3cbbd283ace France | |
| 4b927a5e-9f18-4e4a-8cc9-086bb2fe78bc Sweden | |
| b5ddfd59-712f-4c64-9617-74581604162d Germany | |
| 1e089667-adb8-4c32-a941-7324573bdc4b Germany | |
| 1f9cbdf8-ea7c-4824-941d-fa4e74a5b39c France | |
| f2f86bee-b11e-4775-b67e-544e75cac0ed Belgium | |
| 12bd0460-31cd-4407-a446-d63dbdca5b8e Poland | |
| cec974e0-3df0-4e14-bd1b-19c1989b68ed Germany | |
| 3e407d5b-1a96-46f8-943b-6dec51284db7 Belgium | |
| 14a2b632-dabd-4ab7-8625-f6ae59ef8b94 Germany | |
| 4b6f67b5-ca98-4cbe-afce-3be15fa1d2a0 Norway | |
| 0e48e8b2-5257-4735-b220-68965612502d Finland | |
| 6b961895-6804-4d78-87f9-510c996e5f94 Poland | |
| 870a654b-0223-47d5-9977-73c35becd6aa Czech Republic | |
| 141e83d0-ce1b-4e8b-b217-b3ec8725ea8d Netherlands | |
| f68c50f1-3041-453e-baf1-eb6138656f3a Denmark | |
| 1f9a17e4-73a3-495d-b966-3265f1501100 Germany | |
| 605c5c13-0ea6-48e1-9f7e-0db11c01d511 Greece | |
| dab57db2-0e58-4770-9091-96f6463c5317 Portugal | |
| c03fa93a-14b5-4ef6-9861-9761d933d8e0 Sweden | |
| e8d11e78-da33-44f7-b08d-b9eaaf70cfab Bulgaria | |
| 0ce49fce-84d4-4b66-8c4e-2c2f44ace034 Hungary | |
| ae75f09d-27c5-4e27-bdc4-202b7ac39c06 Estonia | |
| 725b3e0d-586b-4d01-a7a0-590c135ee00d Croatia | |
| 7e08e439-8f58-439a-8118-5162ab06c16c Poland | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644581503 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 684 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 96 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 920 mm |
| Embalaje Nivel 1 Peso | 116 kg |
| Embalaje Nivel 1 EAN | 8015644581503 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 15000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 660 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 4000 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 75 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E4 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0016 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E4S4000 PR121/P LSIG 4P W MP - ABB - E4S4000 - 1SDA056810R1 | 89 Kbytes |
|
| E4S4000 1SDA056810R1 ABB E4S4000 PR121/P LSIG 4P W MP | 71 Kbytes |
|
