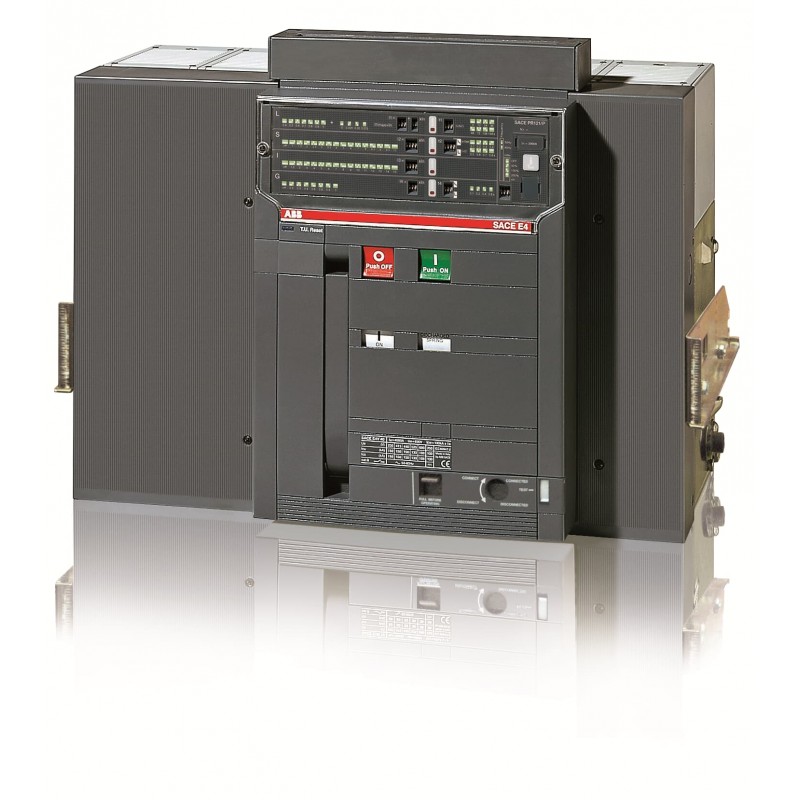

1SDA056802R1 ABB E4S4000 PR121/P LSIG 3P W MP
1SDA056802R1
ABB
E4S4000 PR121/P LSIG 3P W MP
E4S 4000 PR121/P-LSIG In=4000A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 9fdf1d54-4396-4da5-9b30-d7a9f1531cbc Italy |
| SCIP simplificado | 09b26375-0127-4826-b059-7f868e4c8f07 Belgium |
| 10f7961c-279c-410a-9f4c-b2d09819b675 Spain | |
| c4a45003-debf-4a97-adc4-552ff85834b0 Hungary | |
| e13b6611-7f70-47e8-9d4b-34a603281710 France | |
| 10be4f54-445c-4b92-90e9-92891e83aed3 Germany | |
| 7b943fd5-bae8-4854-8603-76f20473d455 Sweden | |
| 437b3d54-606b-4654-9f26-25c60502340c France | |
| 8fc03fe7-e4e4-4c85-973b-9f2ed3fdeab1 Germany | |
| 27130db8-e6d5-4ea2-aaed-ad01bee135c6 Belgium | |
| ad8781fb-bbc6-4e5f-a92f-2e4c1e7ce373 Germany | |
| e8710b62-87ce-485d-b283-0c053c638a16 Finland | |
| bce198f2-4578-4529-b55b-991b4b9c24fd Norway | |
| 764ee7c4-c72c-4979-9ad2-313ecacaad9e Germany | |
| 2e8a5880-3755-4104-8a22-ad4891cfda80 Poland | |
| 15922f7b-c276-4ce1-b7cb-48e9d343d0ae Hungary | |
| b4a0283d-d57f-4849-baee-0c1e459489ad Croatia | |
| a9c2abd0-0f53-4811-9df9-9ad7544ba466 Estonia | |
| 73e62146-6cb5-498b-a640-be0aaff87e93 Bulgaria | |
| 9005b7b1-00a5-4962-abde-c94c73682b33 Sweden | |
| b8a28117-d265-4f3b-b0a1-b3ca3cd52acf Greece | |
| e28c31df-ef4c-43d9-9b19-1ae31ed01321 Portugal | |
| bbda9b72-1a39-4e7e-8a80-e5bff6c01a37 Netherlands | |
| aa72bbdf-257a-4dd5-a02e-9bd05702616a Poland | |
| dc0fe931-aeda-4c70-a0a3-4342ce43561e Czech Republic | |
| 5813b745-6d9e-4990-81f5-dbf1973b45a3 Germany | |
| 76a075e6-2ee0-4ae1-9bf7-ac7f967ee7e5 Denmark | |
| 1b2e2f59-4282-45ed-a509-0df366f0f7df Poland | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644581428 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 594 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 85 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 100 kg |
| Embalaje Nivel 1 EAN | 8015644581428 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 15000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 660 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 4000 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 75 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E4 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0016 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4S4000 PR121/P LSIG 3P W MP - ABB - E4S4000 - 1SDA056802R1 | 90 Kbytes |
|
| E4S4000 1SDA056802R1 ABB E4S4000 PR121/P LSIG 3P W MP | 70 Kbytes |
|
