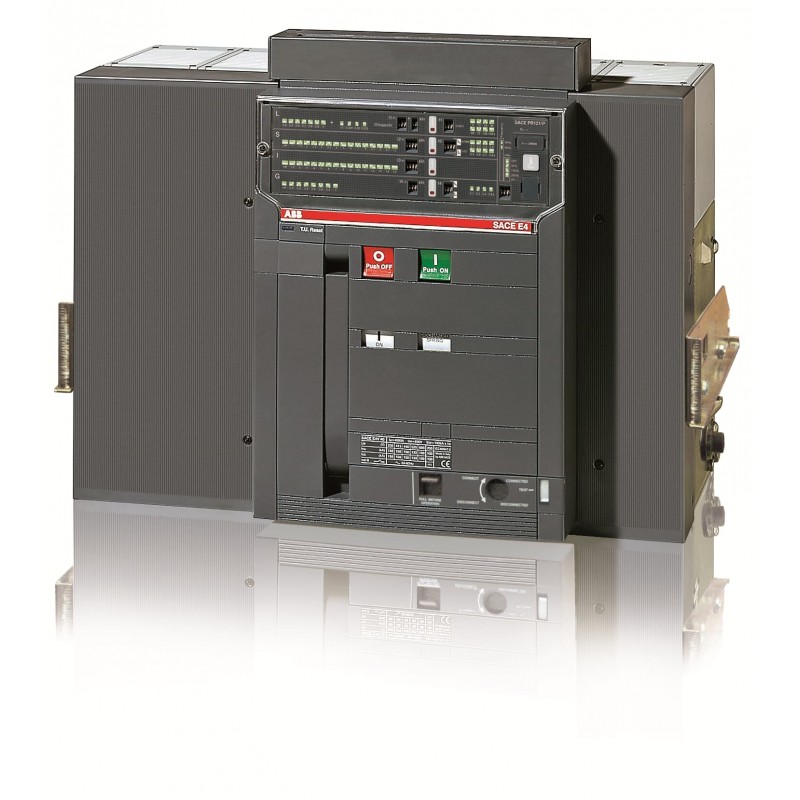

1SDA056801R1 ABB E4S4000 PR121/P LSI 3P W MP
1SDA056801R1
ABB
E4S4000 PR121/P LSI 3P W MP
E4S 4000 PR121/P-LSI In=4000A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 152c0b73-27a5-4d64-9e42-f6a6a4634299 Italy |
| SCIP simplificado | f96b989d-a49a-4f81-a4f0-7055123c1a48 Germany |
| 39a219aa-a82b-4492-b534-7d139e6e3f7f Germany | |
| eefe6558-9011-4f6c-bf8a-870d9418a9e5 Sweden | |
| fd06df3e-a17f-45d8-a8c9-96ada956d17b Hungary | |
| 236e3759-6bf6-4146-a6e4-20d19aad4d67 France | |
| e45a2dc1-efdb-4314-a0c4-9a119aed0ece Spain | |
| 73dc2fb4-aadc-4764-a291-d7b40b4ffdbc Belgium | |
| f1719ad5-24aa-4b9d-b4de-b8a8f9c61700 Germany | |
| b393fbfd-0ecf-4317-a099-d8a748e78c15 Denmark | |
| 3315814e-31e8-4058-b0a1-27c5f483fbc3 Netherlands | |
| cc33b228-37a4-4ddb-9e70-00e41e1395dc Poland | |
| 91273483-95f4-4ba6-9e4f-0044433ee48f Czech Republic | |
| 7b814410-90d1-4989-81af-ea2a8d0292af Hungary | |
| aa69d925-e7ad-4a6b-9022-2646db518af0 Croatia | |
| 74a3d99c-61a7-47bf-aefd-87a7a6d7641c Estonia | |
| aa1bbc14-e463-49ff-a1ec-6c90b46c9341 Greece | |
| 0d799065-2bf8-45a3-9284-ec3141f999c2 Portugal | |
| 331316c6-8f87-48c5-b394-58f0800d55b4 Sweden | |
| 6fbcc90f-cbc3-424c-94db-b49c27779157 Bulgaria | |
| c1bfe21f-d86e-4c41-8bd8-a50ae91bdc0b Poland | |
| ba056024-42e8-4816-b2f8-9e19fd76758d France | |
| ae999684-8551-464b-bf8c-bff2faea48e8 Poland | |
| dd5916d7-9e67-4253-9691-e1b814d1fc07 Germany | |
| 1f8793a0-a36b-479a-b904-ebd566d9dc64 Germany | |
| 7566d964-f804-4c13-9e97-b1f5974ccc41 Belgium | |
| 97f4961b-f2cc-4166-9424-bff67d51d5a6 Finland | |
| f17b38e1-eeba-47bd-86de-2bbfacef7172 Norway | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644581411 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 594 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 85 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 100 kg |
| Embalaje Nivel 1 EAN | 8015644581411 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 15000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 660 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 4000 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 75 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E4 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0016 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4S4000 PR121/P LSI 3P W MP - ABB - E4S4000 - 1SDA056801R1 | 90 Kbytes |
|
| E4S4000 1SDA056801R1 ABB E4S4000 PR121/P LSI 3P W MP | 70 Kbytes |
|
