ABBBastidor "Megamax-Emax"E4.21SDA073504R1 ABB E4.2V/MS 3200 3P W MP

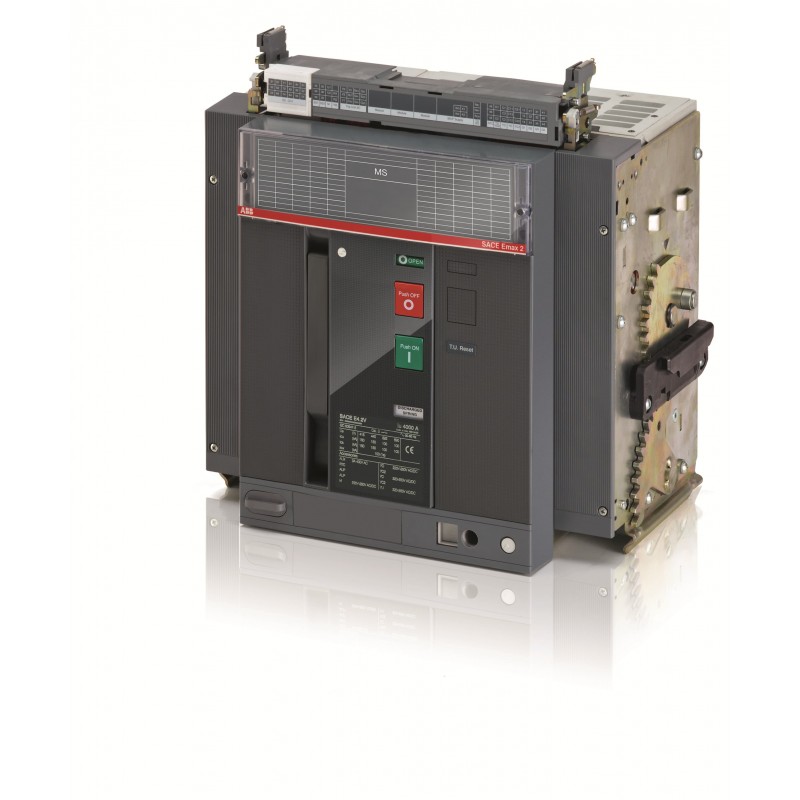

ABB 1SDA073504R1 1SDA073504R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA073504R1 ABB E4.2V/MS 3200 3P W MP

Referencia: 1SDA073504R1

Fabricante: ABB

Descripción:

E4.2V/MS 3200 3P W MP
E4.2V/MS 3200 3p WMP

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Bastidor "Megamax-Emax" > E4.2

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 12.755,16 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsYes
Circular Value
Principios de diseño circular Tasa de reciclabilidadDesign for Closing Resource Loops - Standard EN45555 - 79.3 %
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Instrucciones para el final de la vida9AKK108468A2363
Grupo Objetivo de Residuos a VertederoUL 2799 Zero Waste To Landfill Validation available
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
Eco Transparency
Declaración Ambiental de Producto - EPD9AKK108468A1904
9AKK108468A1910
Ambiente
Información medioambiental9AKK108467A6707
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Clasificación
Código de pedido EE.UU. y CanadáZ4VV00A00000000000XX
EAN8015644773540
Cantidad mínima de pedido1 piece
Código arancelario85362090
Dimensiones
Ancho del product425 mm
Alto del producto425 mm
Largo del product383 mm
Peso del product60 kg
Información de Embalaje
Embalaje Nivel 1 Unidadesbox 1 piece
Embalaje Nivel 1 Ancho515 mm
Embalaje Nivel 1 Alto610 mm
Embalaje Nivel 1 Largo615 mm
Embalaje Nivel 1 Peso67 kg
Embalaje Nivel 1 EAN8015644773540
Información Adicional
Tipo actualAC
Durabilidad eléctricaUe =< 440 V 7000 cycle
Ue = 500 ... 690 V 7000 cycle
20 cycles per hour
Durabilidad mecánica20000 cycle
60 cycles per hour
Número de polos3
Pérdida de potencia743 W
Tipo de producto principalSACE Emax 2
Nombre del productoSwitch Disconnector
Tipo de productoSwitch Disconnector
Corriente nominal (In)3200 A
Tensión nominal (Ur)690 V
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)AC 1000 V
Tensión nominal de operación690 V AC
Corriente nominal de corta duración Tensión baja (Icw)for 1 s 100 kA
for 3 s 75 kA
Corriente nominal ininterrumpida (Iu)3200 A
Nivel de rendimiento de cortocircuitoV
NormasIEC
SubtipoE4.2
VersiónW
Dibujo dimensional CAD1SDH001252R0433
Certificados y Declaraciones (Número de Documento)
Certificado ATEXNo certification needed
Certificado CSANo certification needed
Certificado CSA (seguridad intrínseca)No certification needed
Ficha técnica, información técnica1SDC200023D0709
Declaración de conformidad - CE9AKK106713A5545
Certificado ULNo certification needed
Certificado VDENo certification needed
Dibujos mecánicos1SDH001001R0102
Diagrama de cableado1SDM000091R0001
Instrucciones y manuales1SDH001000R0005
Clasificaciones
ETIM 7EC000216 - Switch disconnector
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
Código de categoría granular de IDEA (IGCC)5293 >> Switch disconnector
Código de clasificación de objetosQ
UNSPSC39122233
Categoría RAEE5. Small Equipment (No External Dimension More Than 50 cm)
Clase electrónicaV11.1 : 27371403

ETIM for 1SDA073504R1 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorNo
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor0
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor690 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor690 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor3200 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor3200 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor3200 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor100 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorSí
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorOtros
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP30
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
