ABBBastidor "Megamax-Emax"E4.21SDA073539R1 ABB E4.2V/MS 2000 4P W MP

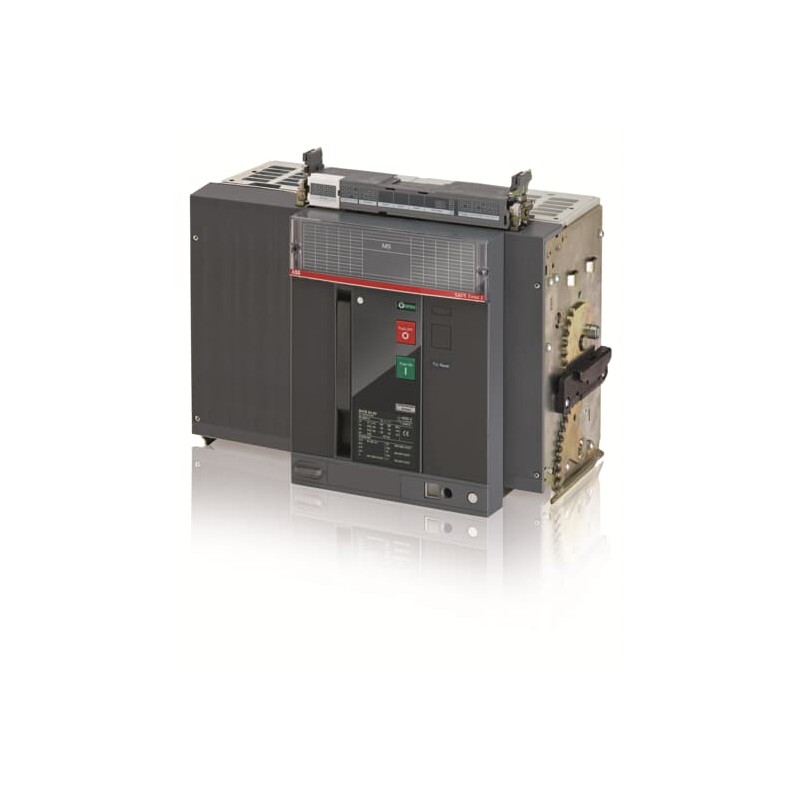

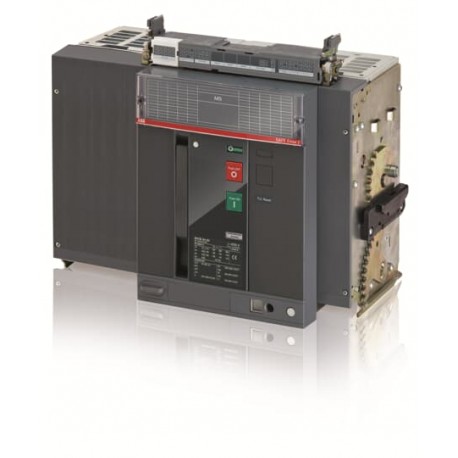

ABB 1SDA073539R1 1SDA073539R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA073539R1 ABB E4.2V/MS 2000 4P W MP

Referencia: 1SDA073539R1

Fabricante: ABB

Descripción:

E4.2V/MS 2000 4P W MP
E4.2V/MS 2000 4p WMP

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Bastidor "Megamax-Emax" > E4.2

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 7.821,07 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil9AKK108468A2363
Declaración Ambiental de Producto - EPD9AKK108468A1904
9AKK108468A1910
Vida útil del producto prolongadaSe ofrecen servicios de extensión de por vida
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.3 %
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
Ambiente
Información medioambiental9AKK108467A6707
Clasificación
Código de pedido EE.UU. y CanadáZCVT00A00000000000XX
EAN8015644773892
Cantidad mínima de pedido1 pieza
Código arancelario85362090
Dimensiones
Ancho del product551 mm
Alto del producto425 mm
Largo del product383 mm
Peso del product74 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho515 mm
Embalaje Nivel 1 Alto610 mm
Embalaje Nivel 1 Largo785 mm
Embalaje Nivel 1 Peso81 kg
Embalaje Nivel 1 EAN8015644773892
Información Adicional
Tipo de producto principalSACE Emax 2
Nombre del productoSwitch Disconnector
Tipo de productoSwitch Disconnector
VersiónW
Dibujo dimensional CAD1SDH001252R0434
Técnica
Capacidad de conexión1600 mm²
Tipo actualAC
Durabilidad eléctricaUe =< 440 V 10000 cycle
Ue = 500 ... 690 V 10000 cycle
20 cycles per hour
Durabilidad mecánica20000 cycle
60 cycles per hour
Corriente del polo neutro ([%Iu])100 %
Número de polos4P
Pérdida de potencia743 W
Corriente nominal (In)2000 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)CA 1000 V
Tensión nominal de operación690 V AC
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 100 kA
durante 3 s 75 kA
Corriente nominal ininterrumpida (Iu)2000 A
Tensión nominal (Ur)690 V
Destornillador recomendadoM12
Nivel de rendimiento de cortocircuitoV
NormasIEC
SubtipoE4.2
Certificados y Declaraciones (Número de Documento)
Certificado ATEXNo certification needed
Certificado CSANo certification needed
Certificado CSA (seguridad intrínseca)No certification needed
Ficha técnica, información técnica1SDC200023D0709
Declaración de conformidad - CE9AKK106713A5545
Certificado ULNo certification needed
Certificado VDENo certification needed
Diagrama de cableado1SDM000091R0001
Instrucciones y manuales1SDH001000R0005
Clasificaciones y estándares externos
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Código de categoría granular de IDEA (IGCC)5293 >> Switch disconnector
Código de clasificación de objetosQ
UNSPSC39122233
Categoría RAEE4. Equipo grande (cualquier dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27371403

ETIM for 1SDA073539R1 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorNo
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor0
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor690 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor690 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor2000 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor2000 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor2000 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor100 kA
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorSí
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorOtros
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP30
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros

DATASHEET - PDF

Título
Tamaño
Tipo
E4.2V/MS2000 1SDA073539R1 ABB E4.2V/MS 2000 4P W MP
67 Kbytes
PDF CATALOGO EMAX 2 ES
207 Mbytes
