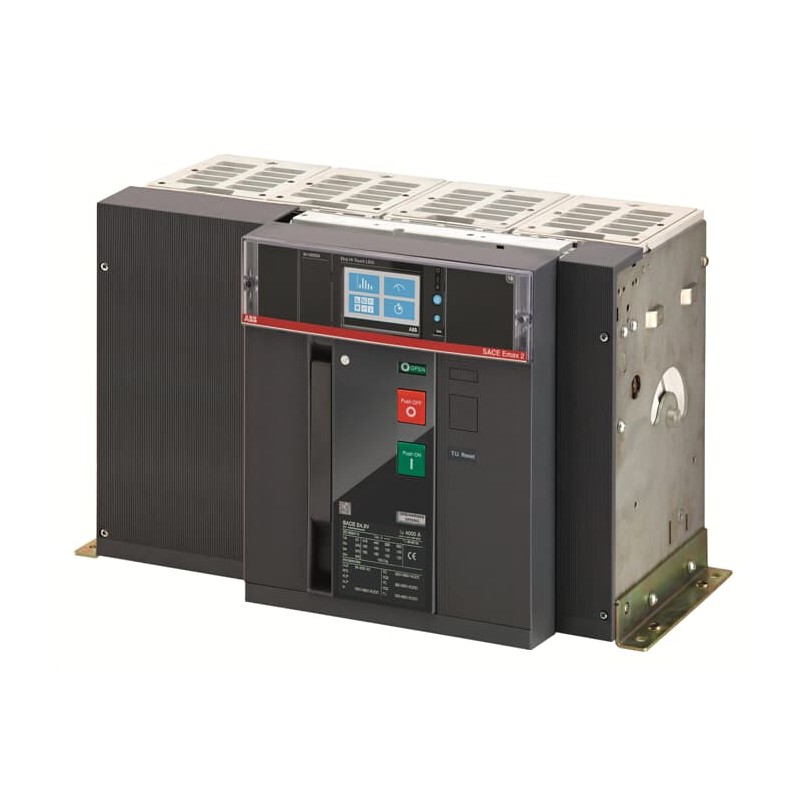

1SDA071859R1 ABB E4.2V 4000 Ekip HiTouch LSIG 4P F HR
1SDA071859R1
ABB
E4.2V 4000 Ekip HiTouch LSIG 4P F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2363 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.3 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 57769dad-b0fc-44c3-9d1e-a824c5b45939 Italy |
| SCIP simplificado | 1a5d9a9b-c47a-4e1a-b097-a475f849ff0f Sweden |
| bca16de1-decc-49f6-b046-f7266f107571 Poland | |
| f2388206-0ec7-4f55-a458-ae2a14dbaa0b France | |
| 10aca609-94e4-4d56-baf2-c8b97c884663 Belgium | |
| c924afad-96f6-4901-8d28-7199fd233e26 Spain | |
| 6e6e92e8-2ba2-4af6-a2ea-0c76bd0db554 Germany | |
| c1c24bd0-6cb4-4d24-903b-598481fdb545 Sweden | |
| 90dfdc5b-0f29-4a9c-b748-6febff7c665e Estonia | |
| eaf56626-01a0-462b-8df0-96fc20188a02 Hungary | |
| ff4c55d2-571d-4353-af11-a7bf06dc1623 Poland | |
| 0a0dceb0-80a2-43e5-bb11-2d67acf53ab9 Czech Republic | |
| 59d757ae-6c92-42c9-856b-c86f29ea5925 Netherlands | |
| 4062d39a-58fd-48db-b1e8-61bf741bff21 Bulgaria | |
| 90dfdc5b-0f29-4a9c-b748-6febff7c665e Estonia | |
| b34f500d-270a-438b-afad-b052d04a7362 Hungary | |
| 78f929f5-fb35-4655-bb09-6dddc0f6e747 Poland | |
| 23d9c46c-6534-4eb8-8695-1923ec1a610d Greece | |
| 676d9950-c795-4a4f-a678-cec622addce0 Portugal | |
| 81e92440-92a3-4a47-be2a-d1da7ca22d71 Germany | |
| ff4c55d2-571d-4353-af11-a7bf06dc1623 Poland | |
| 9672ccf6-0fe4-404c-9b11-0d86fb045485 France | |
| 0a0dceb0-80a2-43e5-bb11-2d67acf53ab9 Czech Republic | |
| bca16de1-decc-49f6-b046-f7266f107571 Poland | |
| 78f929f5-fb35-4655-bb09-6dddc0f6e747 Poland | |
| e5dac879-c0b3-4475-bf65-5d2ab127a062 Denmark | |
| b2935a95-d8a7-43cd-85d8-1eacf4466745 Germany | |
| 81e92440-92a3-4a47-be2a-d1da7ca22d71 Germany | |
| 1a5d9a9b-c47a-4e1a-b097-a475f849ff0f Sweden | |
| e0ce997f-8ee9-4d1a-8e3c-e145720dd649 Belgium | |
| cce8964d-bdf1-439c-a83b-3c1364d5879c Germany | |
| aab3a105-e22b-4c62-9d33-f5a3c987a9bd Finland | |
| a4727217-ea12-4398-bed5-0c7fc73e6404 Norway | |
| b2935a95-d8a7-43cd-85d8-1eacf4466745 Germany | |
| 10aca609-94e4-4d56-baf2-c8b97c884663 Belgium | |
| e0ce997f-8ee9-4d1a-8e3c-e145720dd649 Belgium | |
| 4062d39a-58fd-48db-b1e8-61bf741bff21 Bulgaria | |
| e5dac879-c0b3-4475-bf65-5d2ab127a062 Denmark | |
| c924afad-96f6-4901-8d28-7199fd233e26 Spain | |
| eaf56626-01a0-462b-8df0-96fc20188a02 Hungary | |
| 9672ccf6-0fe4-404c-9b11-0d86fb045485 France | |
| fd396a4e-866a-425a-a239-70ff2d693868 Germany | |
| fd396a4e-866a-425a-a239-70ff2d693868 Germany | |
| b34f500d-270a-438b-afad-b052d04a7362 Hungary | |
| 6e6e92e8-2ba2-4af6-a2ea-0c76bd0db554 Germany | |
| a4727217-ea12-4398-bed5-0c7fc73e6404 Norway | |
| 2be328b7-e243-455c-a27c-5d9d828f4f13 Croatia | |
| 23d9c46c-6534-4eb8-8695-1923ec1a610d Greece | |
| f2388206-0ec7-4f55-a458-ae2a14dbaa0b France | |
| cce8964d-bdf1-439c-a83b-3c1364d5879c Germany | |
| aab3a105-e22b-4c62-9d33-f5a3c987a9bd Finland | |
| 676d9950-c795-4a4f-a678-cec622addce0 Portugal | |
| 59d757ae-6c92-42c9-856b-c86f29ea5925 Netherlands | |
| 2be328b7-e243-455c-a27c-5d9d828f4f13 Croatia | |
| c1c24bd0-6cb4-4d24-903b-598481fdb545 Sweden | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZCVWERBK200A000000XX |
| EAN | 8015644757090 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 510 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 70 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 77 kg |
| Embalaje Nivel 1 EAN | 8015644757090 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001252R0197 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 15000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 465 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | Main Circuit M12 |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Tipo de terminal | Cerrojo |
| Par de apriete | 70 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5545 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001001R0100 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 4000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 150 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1600.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 2400.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 6000.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4.2V 4000 Ekip HiTouch LSIG 4P F HR - ABB - E4.2V4000 - 1SDA071859R1 | 91 Kbytes |
|
| E4.2V4000 1SDA071859R1 ABB E4.2V 4000 Ekip HiTouch LSIG 4P F HR | 73 Kbytes |
|
