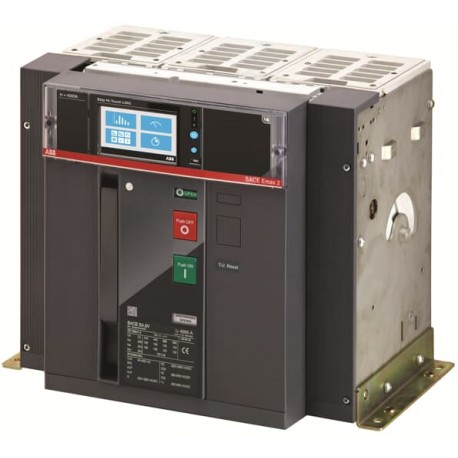

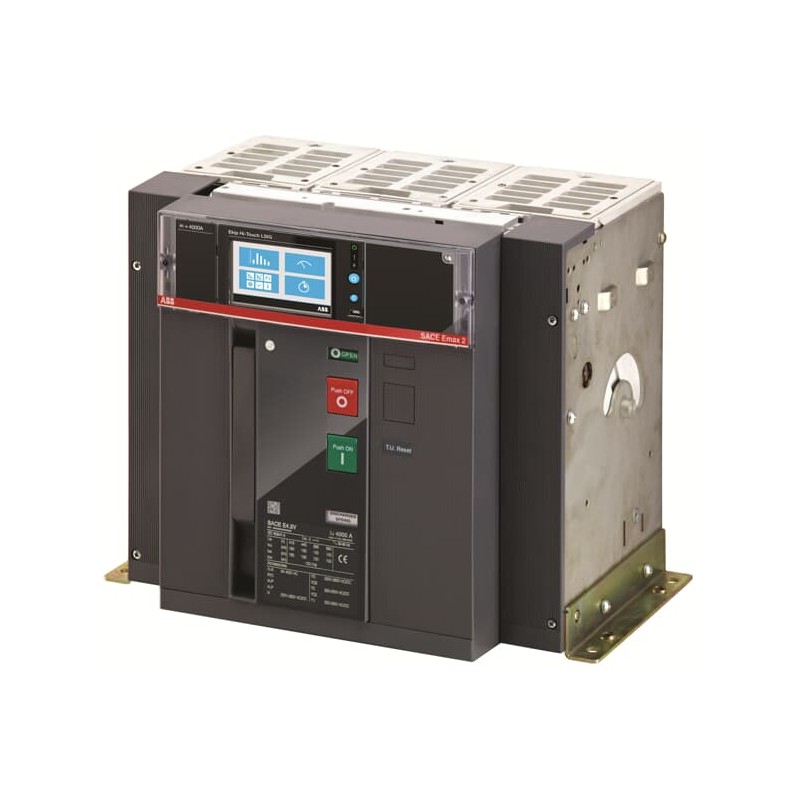

1SDA071229R1 ABB E4.2V 4000 Ekip HiTouch LSIG 3P F HR
1SDA071229R1
ABB
E4.2V 4000 Ekip HiTouch LSIG 3P F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2363 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.3 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | b192bb07-b5f3-4f11-af38-7141ee85eec4 Italy |
| SCIP simplificado | 1f147c33-3f28-436f-bc08-2b375b66cf98 Sweden |
| 05a8455e-8079-41d1-a46a-1e6757bc9f61 Estonia | |
| 0ae63d78-8bcb-42de-8a5d-136d4987e63c Belgium | |
| d7ff7229-7658-4f8c-90a7-ac511daeef38 Spain | |
| 6df12662-9d4b-40bc-a3b5-b5099c640c1f Sweden | |
| 64049ae5-6e8a-4f48-bd3b-9e84370df94c France | |
| 437001c7-9d27-44fe-95e1-5b4b7ab28238 Poland | |
| 02bb39ff-a634-4fba-8e42-e09ae1227f96 Hungary | |
| 42b8c629-e3db-4cdc-ac3b-0d72abe74997 Bulgaria | |
| 212f5ba8-48e7-4f0d-a088-b26ac9e8099d Czech Republic | |
| 5bf6128b-ee75-4f0f-9d62-a6fc9848bfd5 Netherlands | |
| 05a8455e-8079-41d1-a46a-1e6757bc9f61 Estonia | |
| 1fa3cc9b-426c-4999-93c8-6548d2c2bf7b Hungary | |
| bc17557f-c183-459d-9479-ec8458edbc4b Poland | |
| d7ff7229-7658-4f8c-90a7-ac511daeef38 Spain | |
| 8373101f-158e-4e30-8871-c94b03386cc5 France | |
| 1fa3cc9b-426c-4999-93c8-6548d2c2bf7b Hungary | |
| e5e303ee-1a58-46da-a437-551fe5fa400b Germany | |
| 614d191c-3cd3-474b-b472-970a0cac04ae Germany | |
| c4a404e1-5acb-4810-bc98-e63abda79243 Norway | |
| c41201fd-53c0-485c-a152-67cba3c7c78d Germany | |
| e9523c38-6d2e-4877-a993-2cf9a48b3d64 Belgium | |
| 0ae63d78-8bcb-42de-8a5d-136d4987e63c Belgium | |
| fa40c56b-358c-4fae-89a9-0a9f68cee3bc Denmark | |
| 42b8c629-e3db-4cdc-ac3b-0d72abe74997 Bulgaria | |
| e9523c38-6d2e-4877-a993-2cf9a48b3d64 Belgium | |
| bdf51999-a35a-4e9b-82dd-c3517344d6c4 Germany | |
| 5367f5c0-817d-430b-82da-9e87efa0c2e5 Finland | |
| c41201fd-53c0-485c-a152-67cba3c7c78d Germany | |
| 1f147c33-3f28-436f-bc08-2b375b66cf98 Sweden | |
| 080a1a99-d781-4849-890a-bbdf7957422a Germany | |
| 437001c7-9d27-44fe-95e1-5b4b7ab28238 Poland | |
| 8373101f-158e-4e30-8871-c94b03386cc5 France | |
| 212f5ba8-48e7-4f0d-a088-b26ac9e8099d Czech Republic | |
| e5e303ee-1a58-46da-a437-551fe5fa400b Germany | |
| 4932bb80-514a-48dd-9feb-892210f3e20f Croatia | |
| 6df12662-9d4b-40bc-a3b5-b5099c640c1f Sweden | |
| 5bf6128b-ee75-4f0f-9d62-a6fc9848bfd5 Netherlands | |
| 02bb39ff-a634-4fba-8e42-e09ae1227f96 Hungary | |
| 5408363a-85bd-457c-a04d-4b4004ba32d5 Portugal | |
| 614d191c-3cd3-474b-b472-970a0cac04ae Germany | |
| 77044ac6-a346-4e09-b96f-58b9a8aedecd Poland | |
| fa40c56b-358c-4fae-89a9-0a9f68cee3bc Denmark | |
| c4a404e1-5acb-4810-bc98-e63abda79243 Norway | |
| 4932bb80-514a-48dd-9feb-892210f3e20f Croatia | |
| 5367f5c0-817d-430b-82da-9e87efa0c2e5 Finland | |
| 64ad2c35-aa15-4890-b28c-c92fac96adec Greece | |
| bdf51999-a35a-4e9b-82dd-c3517344d6c4 Germany | |
| 64049ae5-6e8a-4f48-bd3b-9e84370df94c France | |
| 5408363a-85bd-457c-a04d-4b4004ba32d5 Portugal | |
| 64ad2c35-aa15-4890-b28c-c92fac96adec Greece | |
| 77044ac6-a346-4e09-b96f-58b9a8aedecd Poland | |
| 080a1a99-d781-4849-890a-bbdf7957422a Germany | |
| bc17557f-c183-459d-9479-ec8458edbc4b Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z4VWERBK200A000000XX |
| EAN | 8015644750794 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 384 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 56 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 63 kg |
| Embalaje Nivel 1 EAN | 8015644750794 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001252R0171 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 15000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 465 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | Main Circuit M12 |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Tipo de terminal | Cerrojo |
| Par de apriete | 70 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5545 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001001R0100 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 4000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 150 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1600.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 2400.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 6000.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4.2V 4000 Ekip HiTouch LSIG 3P F HR - ABB - E4.2V4000 - 1SDA071229R1 | 91 Kbytes |
|
| E4.2V4000 1SDA071229R1 ABB E4.2V 4000 Ekip HiTouch LSIG 3P F HR | 72 Kbytes |
|
