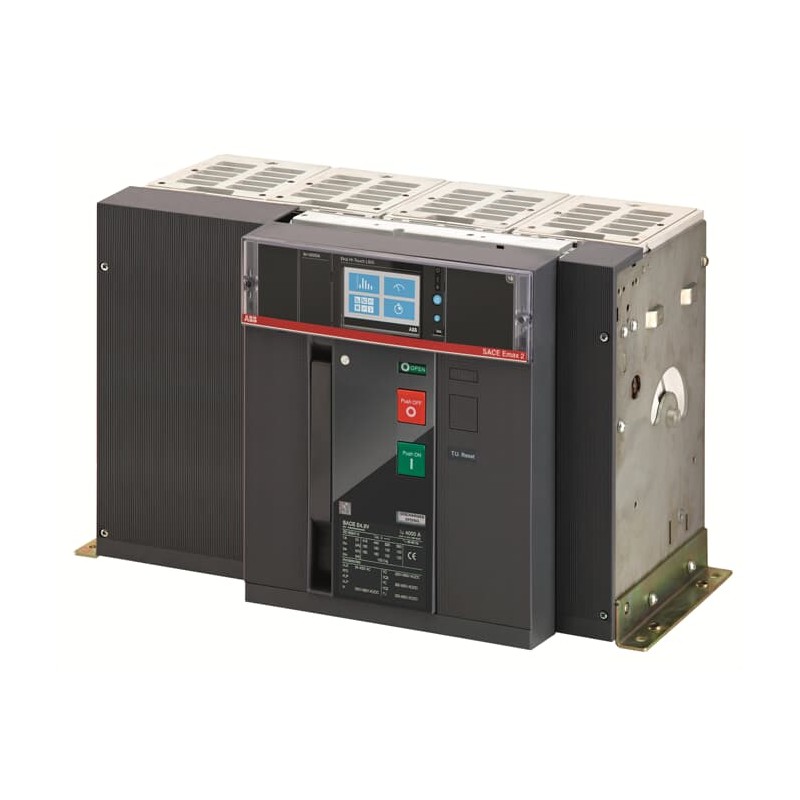

1SDA071809R1 ABB E4.2V 3200 Ekip HiTouch LSIG 4P F HR
1SDA071809R1
ABB
E4.2V 3200 Ekip HiTouch LSIG 4P F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2363 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.3 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 272ab26c-87d4-4570-8c72-93549145d20a Italy |
| SCIP simplificado | e148aa47-9859-4872-8a60-38477ce3fb11 Croatia |
| 40c61322-f539-48f8-8a72-070a20f154a2 Belgium | |
| e2117b87-e942-4e1d-9597-8d718f62cec3 Germany | |
| 64fe175b-70de-4fc0-96ce-a1476b61aa14 Finland | |
| c84a1bc1-cf05-420a-9088-faface4bc412 Spain | |
| 37de149a-1ba1-4158-af54-2b679b6b6eb3 France | |
| b1f3e3fb-6de1-4ecd-9911-4a2cb355a639 Belgium | |
| a767de52-127a-4295-92cc-77308cdeacc5 Germany | |
| 4cfc4f71-1ad6-4e9b-96e7-63eb801542d4 Germany | |
| 5c98acb3-2fb9-4936-a3cd-29c327f15ee1 Hungary | |
| 22746675-a19c-4e49-9b36-a8b9c7450517 Netherlands | |
| c274589c-2464-4414-a222-cdec7a613daf Estonia | |
| cdbec6b9-5062-48b1-b67d-73660cc1aac2 Bulgaria | |
| 3de4be03-f677-4b26-84ac-55ce42061956 Sweden | |
| f2f97500-6451-4550-96c4-ab643a37a4a6 Greece | |
| 9d9722f1-952b-485e-bc9a-b6a6fc8bc94a Portugal | |
| afbad762-1a90-415c-ab7e-b4c0a21f37b2 Poland | |
| b014a3f0-3357-450e-b870-5575ef028dea France | |
| fae22c9e-6754-4a23-ba4f-d0834a99c55f Sweden | |
| a2d01da7-82b8-49dd-bc15-b4984ad0583a Poland | |
| 089c9260-2f26-4e88-a0fd-b76019a5f72e Czech Republic | |
| 662e312b-d287-47fd-9040-e45b03c52952 Norway | |
| 58b1d7de-928c-4aeb-8225-dbc8e92b553e Denmark | |
| 95ad7c64-a2a3-4008-9ac0-4bb9c446f0fa Germany | |
| bb2a9706-116f-4c88-9282-64782b886ae6 Hungary | |
| 41ce5c98-7b90-4a20-8847-7817a3879e12 Germany | |
| 5051b1b2-40dd-4698-a584-1a950a6955e3 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZCVVENBK200A000000XX |
| EAN | 8015644756598 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 510 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 70 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 77 kg |
| Embalaje Nivel 1 EAN | 8015644756598 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001252R0197 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 7000 cycle |
| Ue = 500 ... 690 V 7000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 425 W |
| Corriente nominal (In) | 3200 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | Main Circuit M12 |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Tipo de terminal | Cerrojo |
| Par de apriete | 70 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5545 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001001R0100 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 3200 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 150 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1280.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1920.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 4800.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4.2V 3200 Ekip HiTouch LSIG 4P F HR - ABB - E4.2V3200 - 1SDA071809R1 | 91 Kbytes |
|
| E4.2V3200 1SDA071809R1 ABB E4.2V 3200 Ekip HiTouch LSIG 4P F HR | 73 Kbytes |
|
