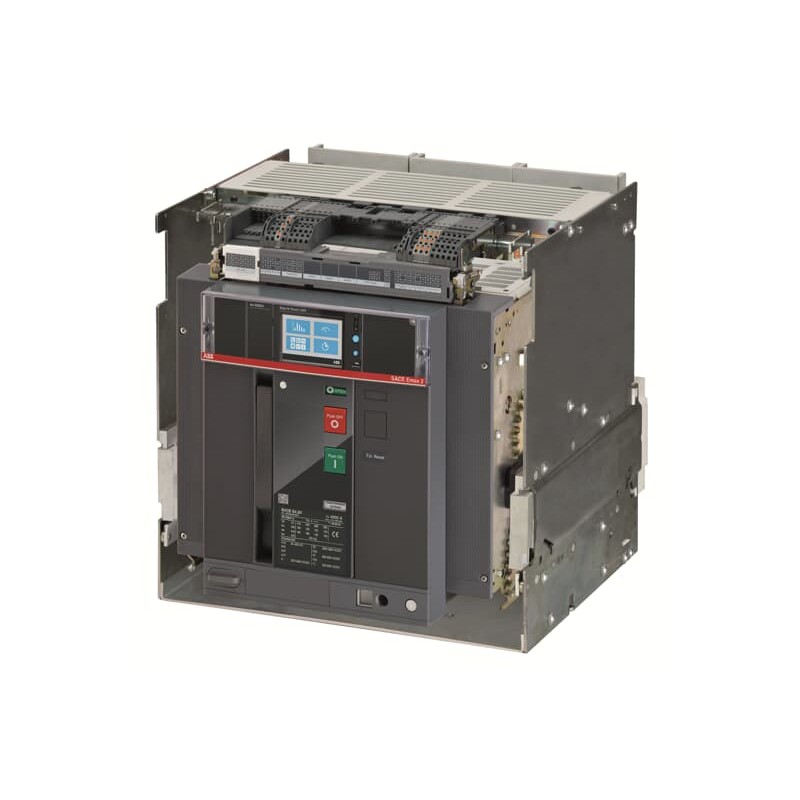

1SDA072529R1 ABB E4.2V 3200 Ekip HiTouch LSIG 3P W MP
1SDA072529R1
ABB
E4.2V 3200 Ekip HiTouch LSIG 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2363 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.3 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 8a6c3541-3286-4b9f-a18f-6f7b1cd52263 Italy |
| SCIP simplificado | d58e9739-5d26-41a7-b1cc-171a9c33ae2e Netherlands |
| 50cdf673-6542-4f47-b0ef-30b97088a055 Bulgaria | |
| 77b9c5ef-f4cd-4a8e-95c0-2e43e2439d55 Estonia | |
| c42459c2-cfe3-4f9e-83dd-6404e8323cdc Hungary | |
| 765e2682-8891-4136-9d74-9e6949b4de1f Sweden | |
| f4bc25fa-d077-4524-a261-24f91862d62b Denmark | |
| 0c2b5f7c-0b01-41b0-a12e-5dd76da98a44 Poland | |
| 3ca98349-1f0c-46f2-8f17-fad87f3150c9 Greece | |
| 36dbff67-a02b-4d24-adbe-e24604eaa649 Portugal | |
| db603cec-46e5-4758-9e88-4e36b7f58a9f Poland | |
| 0c2b5f7c-0b01-41b0-a12e-5dd76da98a44 Poland | |
| f0d5e522-dcde-4dd4-a141-694ba7845625 Germany | |
| c42459c2-cfe3-4f9e-83dd-6404e8323cdc Hungary | |
| a4c5d8db-ec13-428b-b27b-a60a6cb05da2 Sweden | |
| 1be99775-bfe2-434b-9a45-f28d90aa3e16 Germany | |
| 44a3486e-1e0e-4509-a987-3fee8e868049 Croatia | |
| 36dbff67-a02b-4d24-adbe-e24604eaa649 Portugal | |
| d58e9739-5d26-41a7-b1cc-171a9c33ae2e Netherlands | |
| 834eee13-bebf-43fd-bb97-a007ae747ba6 Germany | |
| 614c6534-8ea0-45fe-bcc9-75eebeebe592 Finland | |
| 7c1abba3-985a-4038-95da-d6d6e0eae16b France | |
| 3ca98349-1f0c-46f2-8f17-fad87f3150c9 Greece | |
| 44a3486e-1e0e-4509-a987-3fee8e868049 Croatia | |
| cefcf315-09b0-4b03-83d4-104dc2323951 Norway | |
| 553e6e08-3014-44e6-85e4-a74781f6cb8b Belgium | |
| 55decadd-98c3-4ece-87f9-e2d3f00e2b70 Germany | |
| d81bbd35-12e7-4eb8-acb4-a0bf074b62e5 Belgium | |
| cefcf315-09b0-4b03-83d4-104dc2323951 Norway | |
| 50cdf673-6542-4f47-b0ef-30b97088a055 Bulgaria | |
| f4bc25fa-d077-4524-a261-24f91862d62b Denmark | |
| 834eee13-bebf-43fd-bb97-a007ae747ba6 Germany | |
| d81bbd35-12e7-4eb8-acb4-a0bf074b62e5 Belgium | |
| 614c6534-8ea0-45fe-bcc9-75eebeebe592 Finland | |
| 55decadd-98c3-4ece-87f9-e2d3f00e2b70 Germany | |
| f0d5e522-dcde-4dd4-a141-694ba7845625 Germany | |
| 67db8f81-8144-4d77-b604-02b37402f1fd Czech Republic | |
| 9ab35b2c-9c61-4322-941c-e1003aa689b6 France | |
| 8a6d216e-4f0a-4e96-a047-e97531c9f90e Poland | |
| 1be99775-bfe2-434b-9a45-f28d90aa3e16 Germany | |
| 345f4e81-1f60-41b7-9520-17312fb11209 Hungary | |
| db603cec-46e5-4758-9e88-4e36b7f58a9f Poland | |
| 67db8f81-8144-4d77-b604-02b37402f1fd Czech Republic | |
| 8a6d216e-4f0a-4e96-a047-e97531c9f90e Poland | |
| 765e2682-8891-4136-9d74-9e6949b4de1f Sweden | |
| 7c1abba3-985a-4038-95da-d6d6e0eae16b France | |
| a4c5d8db-ec13-428b-b27b-a60a6cb05da2 Sweden | |
| f1da5d69-0e60-485a-8509-3b7e5123bedc Spain | |
| 77b9c5ef-f4cd-4a8e-95c0-2e43e2439d55 Estonia | |
| f1da5d69-0e60-485a-8509-3b7e5123bedc Spain | |
| 553e6e08-3014-44e6-85e4-a74781f6cb8b Belgium | |
| afe408bd-8778-44bb-b970-c30e39cd31ba Germany | |
| 9ab35b2c-9c61-4322-941c-e1003aa689b6 France | |
| 345f4e81-1f60-41b7-9520-17312fb11209 Hungary | |
| afe408bd-8778-44bb-b970-c30e39cd31ba Germany | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z4VVENAK200A000000XX |
| EAN | 8015644763794 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 425 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 60 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 67 kg |
| Embalaje Nivel 1 EAN | 8015644763794 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0433 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 7000 cycle |
| Ue = 500 ... 690 V 7000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 743 W |
| Corriente nominal (In) | 3200 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5545 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001001R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 3200 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 150 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1280.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1920.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 4800.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4.2V 3200 Ekip HiTouch LSIG 3P W MP - ABB - E4.2V3200 - 1SDA072529R1 | 95 Kbytes |
|
| E4.2V3200 1SDA072529R1 ABB E4.2V 3200 Ekip HiTouch LSIG 3P W MP | 67 Kbytes |
|
