Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

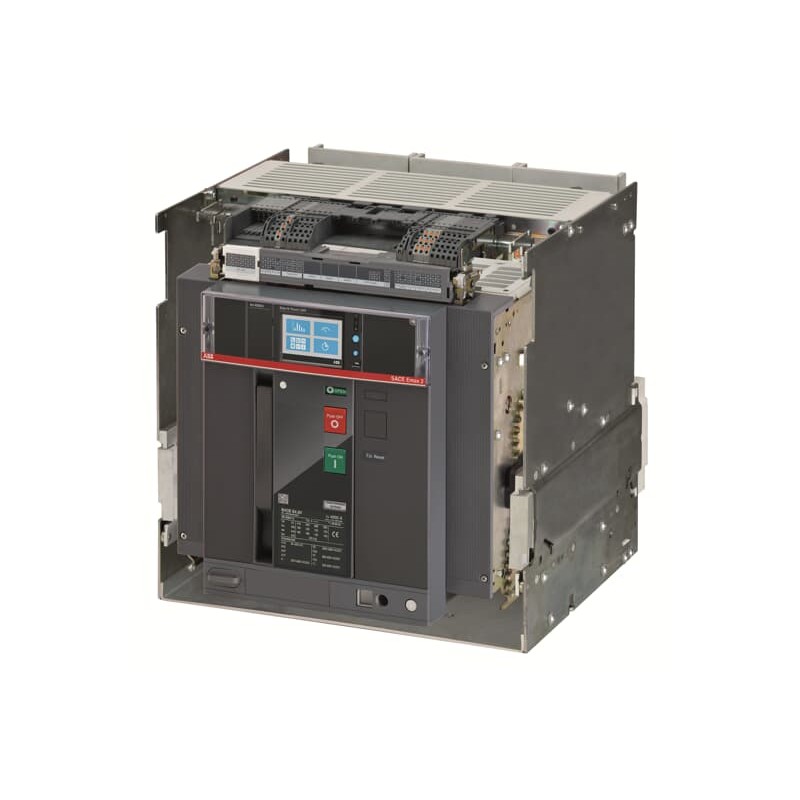

1SDA072479R1 ABB E4.2V 2500 Ekip HiTouch LSIG 3P W MP
Referencia: 1SDA072479R1
Fabricante: ABB
Descripción:
E4.2V 2500 Ekip HiTouch LSIG 3P W MP
E4.2V 2500 Ekip Hi-Touch LSIG 3p WMP
Categorías:
- Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
- ABB > Bastidor "Megamax-Emax" > E4.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2363 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.3 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | d7f09f46-a1f6-4c88-8e1e-af33ce5f283c Italy |
| SCIP simplificado | 93562243-67f4-4efe-8772-c91c0cf51151 Germany |
| 438bfd37-4f6b-4cad-9d17-249aba7d21c9 Germany | |
| cbc28bc0-c86f-40e4-926a-579b88499c90 France | |
| 05be803d-6244-4c64-b604-b7ca1f39f535 Hungary | |
| 444670cf-30bd-4070-888f-6a983de88d7c Hungary | |
| 110e0502-97b9-4115-bc51-5d1085b85c79 Denmark | |
| fb566eb4-a08c-47c1-82fe-04236891da64 Germany | |
| 1defc317-1495-4482-b4cc-1f1974678d66 Estonia | |
| a0c58c93-ba6c-4d1c-ba76-3f4d7b43b289 Greece | |
| 49675e0b-a48a-4951-a064-3ab716f1352c Portugal | |
| c5b77a6d-12a6-4421-8426-874d13f306b8 Poland | |
| ae7ffd1e-4150-4574-8d1e-5fdaf1694a7d Sweden | |
| 87ab197c-88e8-4bf1-995c-841d9a5b4e3d Bulgaria | |
| f5567168-f6ad-460a-bbb1-82993d1c55a4 Spain | |
| 409bd4c9-965b-40a5-89bf-796bba71a8bf Netherlands | |
| da48ae4d-a558-4c51-ad15-98a19974a19f Belgium | |
| a29fb37a-0dde-4e58-b912-7ca3021c9c2a Norway | |
| b711b9f0-8d50-4cbd-a504-342546c642f8 Finland | |
| 42d2e3d5-bcd2-452b-bd5b-7be1ba4f0a62 France | |
| 85ad0186-d8de-4007-bdf1-9378dd82da61 Poland | |
| 0d0eb056-7d9f-42d0-a0c5-317229633cc5 Belgium | |
| 854eb3a8-9adc-4fb2-af69-2f32fe6fbfb5 Czech Republic | |
| fbc5fcac-95e2-418e-8d43-fee0202166bb Sweden | |
| 7ebf0fb1-2888-4b58-81d0-dd43e6a8b5d9 Croatia | |
| ece9719e-4215-44b4-a6a2-6e0c00917b12 Poland | |
| b31ef0cf-2ba4-4bcb-9e95-8f9f8024290d Germany | |
| ba435c6c-329d-4560-b7f0-c7decab9ea3b Germany | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z4VUELAK200A000000XX |
| EAN | 8015644763299 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 425 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 60 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 67 kg |
| Embalaje Nivel 1 EAN | 8015644763299 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0433 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 743 W |
| Corriente nominal (In) | 2500 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 2500 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5545 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001001R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
ETIM for 1SDA072479R1 Interruptores de baja tensión (EC000228)
Característica
Valor
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor2500 A
CaracterísticaTensión nominal (EF003977)
Valor690 V
CaracterísticaCorriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048)
Valor150 kA
CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor1000.0 A
CaracterísticaRango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129)
Valor1500.0 A
CaracterísticaRango de ajuste de liberación instantánea de cortocircuito (EF007131)
Valor3750.0 A
CaracterísticaProtección de fallo a tierra integrada (EF007296)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión a través de parte de chasis separada
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorNo
CaracterísticaMontaje en rail DIN opcional (EF008904)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor4
CaracterísticaCon alarma activada (EF007006)
ValorSí
CaracterísticaCon liberación de baja tensión integrada (EF001390)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaPosición de la conexión para el circuito principal de tensión (EF006671)
ValorConexión a través de parte de chasis separada
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaAparato completo con dispositivo de protección (EF008906)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30
