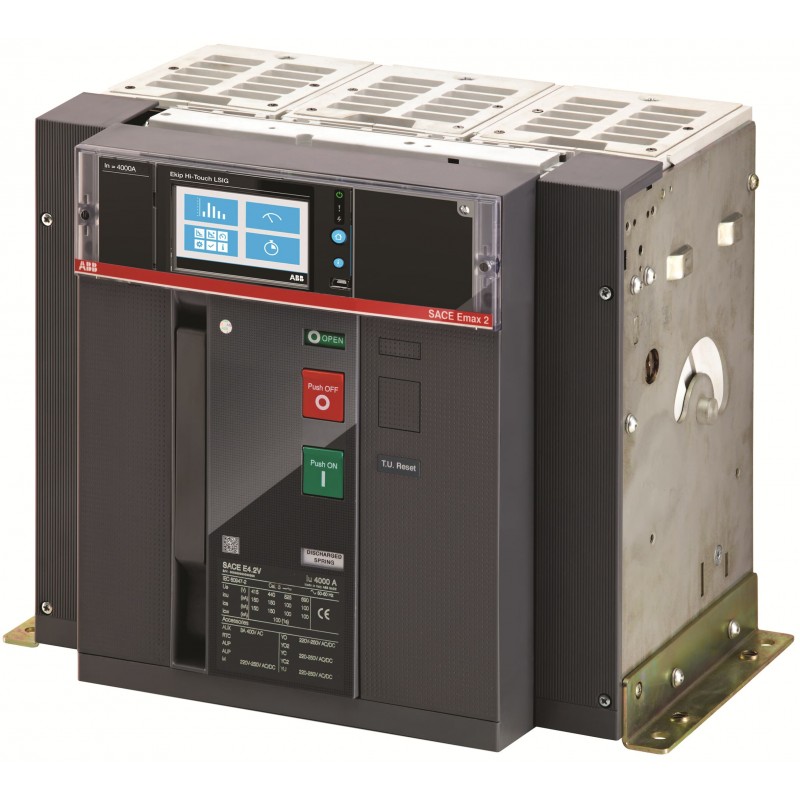

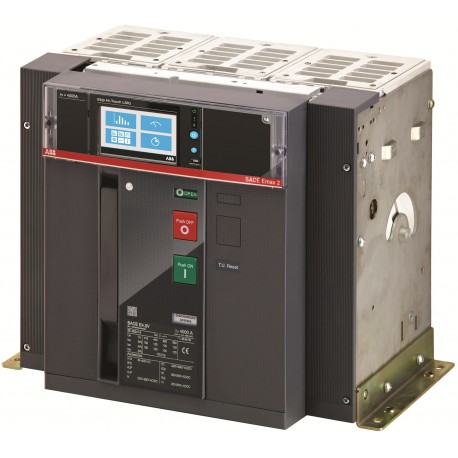

1SDA071129R1 ABB E4.2V 2500 Ekip HiTouch LSIG 3P F HR
1SDA071129R1
ABB
E4.2V 2500 Ekip HiTouch LSIG 3P F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2363 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.3 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 95976587-626e-4157-bb73-a9fb528df1ac Italy |
| SCIP simplificado | 406ebdc8-87c2-404d-ae47-6a828886090f Germany |
| c4284d30-82f5-4b95-bd89-8507db388d8d Denmark | |
| 13e09db0-35ed-4a76-b6a3-9a8f160253ff Belgium | |
| 596e800d-3da7-4e1a-82e6-895977a82b72 Finland | |
| 467409f2-6157-4707-80e6-40a3c2a97fab Norway | |
| 22dc96eb-dfe9-465f-82b8-0a9eac88dff4 Poland | |
| 42442733-c55c-44a0-a0b0-53c66259f9fc Germany | |
| ae2a59ef-d24d-4e58-8176-39ae3716aaf2 Hungary | |
| 0cb480ad-2b0f-4209-a1ac-5f4f076d66fb Greece | |
| f077d468-1ad1-40c5-ba3d-053981e57de1 Estonia | |
| 27aaba13-cdaf-41a4-826f-71e14f06da8c Portugal | |
| f2083e5b-e5fb-4e70-bc4a-48e241ac6516 Bulgaria | |
| 1bfc5902-43a1-4916-8aec-60f3fdc0f987 Sweden | |
| 9b566055-de14-4319-ad1f-5d86702b9759 Poland | |
| 7e33a5e1-4f5a-4ca1-a4fd-7456d3c0cb1d Germany | |
| eedea8e3-b34b-471f-8118-e312eb143f70 Croatia | |
| 0b556832-551d-484d-845a-eb1aa374ad08 Netherlands | |
| aff9f237-0a7c-4020-b617-0d6618cb408b Poland | |
| d9a7edab-58ed-4c4f-89bc-a305ae2f5833 Belgium | |
| 6e09bc76-c164-47b7-8aeb-507f2c6c6c91 Czech Republic | |
| 172d162c-81cd-403e-a7b3-951a9592a832 France | |
| b1d68cd8-36b6-4b63-8223-7c6b6c68aa14 Hungary | |
| db0fe510-57d0-427c-bd51-e3a0e0b9f081 Germany | |
| 97069244-96d7-4661-a5a2-4a75d5c6b933 Sweden | |
| cf580544-e29e-4d5f-8d41-f797a40dd3a1 Germany | |
| 1e77741e-7404-4205-85dd-eb03cc0b5ddc France | |
| d701cfe3-9a75-47c7-a5ca-eec527cabbd9 Spain | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z4VUELBK200A000000XX |
| EAN | 8015644749798 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 384 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 56 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 63 kg |
| Embalaje Nivel 1 EAN | 8015644749798 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001252R0171 |
| Técnica | |
| Capacidad de conexión | 2000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 425 W |
| Corriente nominal (In) | 2500 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 2500 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Tipo de terminal | Cerrojo |
| Par de apriete | 70 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5545 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001001R0100 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4.2V 2500 Ekip HiTouch LSIG 3P F HR - ABB - E4.2V2500 - 1SDA071129R1 | 90 Kbytes |
|
| E4.2V2500 1SDA071129R1 ABB E4.2V 2500 Ekip HiTouch LSIG 3P F HR | 71 Kbytes |
|
