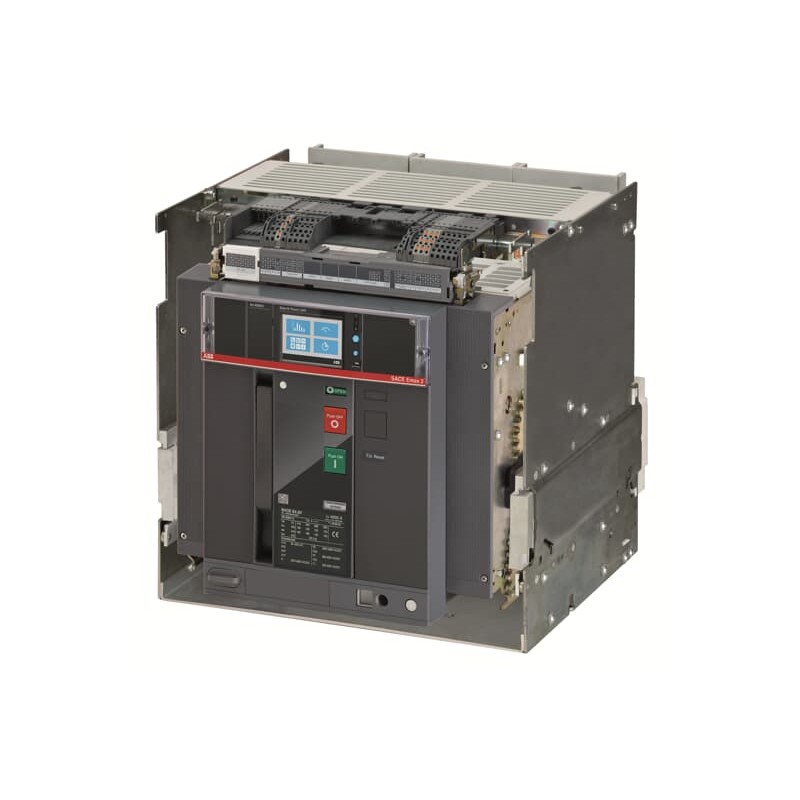

1SDA072480R1 ABB E4.2V 2500 Ekip G HiTouch LSIG 3P W MP
1SDA072480R1
ABB
E4.2V 2500 Ekip G HiTouch LSIG 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2363 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.3 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 21c754ed-1c83-474e-afdf-2c55036cde9c Italy |
| SCIP simplificado | 848e95b0-b37e-4c63-8c04-31f1592b3d45 Germany |
| 95310134-dd9c-4eda-a940-cfa87702bf78 Poland | |
| 937aa6c8-f7a9-4b03-9c83-7f138bda89f3 Bulgaria | |
| 84b0878f-5125-40bb-8029-a9996dc82828 Portugal | |
| eec786e2-71ab-43fa-a174-2631c02bc3d7 Greece | |
| 7d90e57d-e042-4e61-8988-4170fb96a31b Hungary | |
| d7510850-a458-4381-8e6b-1e11fc18cd4b Estonia | |
| a45a7007-b0ef-413f-81fe-747a0a8306b3 Denmark | |
| e39e46bd-cfbf-4411-bac2-b9a5ac63d5f3 Sweden | |
| 217149db-fa65-4cb0-a093-55b199c8fd0b Germany | |
| 1ec34229-85ad-45ce-bf54-f451bee3dbdc Croatia | |
| 0ccb7ca3-a290-409e-8b69-6daa628ef292 France | |
| 9932b50a-6cc9-468e-8711-d314d1c71b09 Norway | |
| fc789697-7380-44ba-9f35-1b2ed8ccba8c Poland | |
| d533dad0-a6c6-4f9f-a95a-3e6775031bd8 Belgium | |
| f91907c6-b467-4cc8-a127-1dc6ce3401f0 Netherlands | |
| ab6aa917-9abe-419f-8f65-ceab042790ea Spain | |
| 3a8c91f2-e98c-4640-8ec6-0f24a116d85c Germany | |
| 38a668ed-62ef-4e02-9420-65cc324a0a7e Germany | |
| 942bd519-2326-4936-a5c5-2dab8f3ebc55 Hungary | |
| f66bc003-c24c-4147-8e11-c55a06c1bda2 France | |
| f5fbd24c-c26e-464c-bc39-df506a0ad693 Sweden | |
| d637f8c6-ad45-4ffa-be30-f004bded24ad Czech Republic | |
| 70d296d2-2f00-4dcb-a22b-77887e6ef1a5 Belgium | |
| f3a3d00c-a53e-40e5-bb4c-85475dd89b99 Finland | |
| cbe4e590-1433-4a06-ad6a-0d00bb0db07b Germany | |
| 8382ce38-b6d9-4d5a-9398-cf0fb7153b43 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z4VUELAQ200A000000XX |
| EAN | 8015644763305 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 425 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 60 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 67 kg |
| Embalaje Nivel 1 EAN | 8015644763305 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 743 W |
| Corriente nominal (In) | 2500 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 2500 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip G Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5545 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 2500 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 150 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1000.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1500.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 3750.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4.2V 2500 Ekip G HiTouch LSIG 3P W MP - ABB - E4.2V2500 - 1SDA072480R1 | 95 Kbytes |
|
| E4.2V2500 1SDA072480R1 ABB E4.2V 2500 Ekip G HiTouch LSIG 3P W MP | 67 Kbytes |
|
