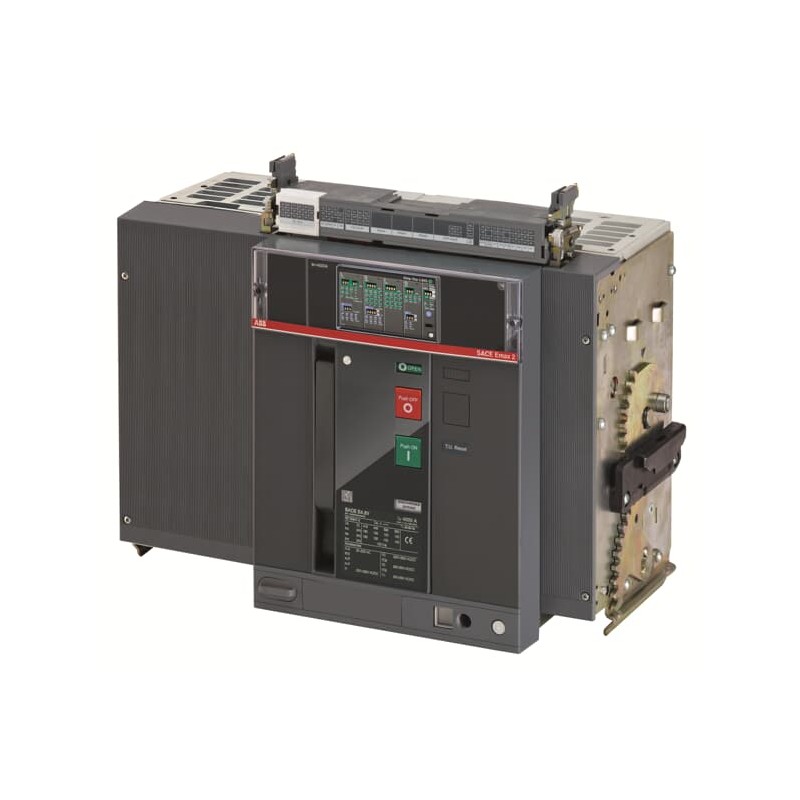

1SDA073083R1 ABB E4.2V 2000 Ekip Dip LSIG 4P W MP
1SDA073083R1
ABB
E4.2V 2000 Ekip Dip LSIG 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Yes |
| Circular Value | |
| Principios de diseño circular Tasa de reciclabilidad | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Instrucciones para el final de la vida | 9AKK108468A2363 |
| Grupo Objetivo de Residuos a Vertedero | UL 2799 Zero Waste To Landfill Validation available |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d3888c32-896f-4b78-bb28-613956b082c5 Italy (IT) |
| SCIP simplificado | 31efa287-d9a6-4b23-8fc1-ca9a822de5ad Germany (DE) |
| 54897843-73fd-4497-8976-1320d6ecfb55 Hungary (HU) | |
| 954e59d1-af16-4f1a-b863-b4169ac12350 Bulgaria (BG) | |
| f35a2333-6fa8-45d3-901f-f59339aedccd Poland (PL) | |
| f437a10e-fd5f-4b6a-8b12-69a82fbdaab2 Czech Republic (CZ) | |
| 83df6cfb-e221-4bbc-834d-3beb7b7b9a22 Poland (PL) | |
| 60c53bde-ea5b-460a-8e91-b622e47298e7 Sweden (SE) | |
| 9780f547-0aa8-4a4d-866d-49df36be2283 Portugal (PT) | |
| 4f6d406a-a830-4ecb-a015-b67a2cac809f Hungary (HU) | |
| 1141bb11-9071-4b94-a4ce-604238644fc3 Spain (ES) | |
| 5f623579-a0c6-4a77-920c-067ee1b45abd Belgium (BE) | |
| bbaa8526-5a6e-4a1a-809d-4b56dad4935a France (FR) | |
| 53a9a7b8-1c49-4d69-ab9c-f2d881e65dab Denmark (DK) | |
| 25978a2e-60a4-4fd1-962f-d3db70a68b43 Germany (DE) | |
| 273ff3a2-649e-4c72-b65c-427e7b025815 Germany (DE) | |
| 7bcd480a-dc2e-41da-a9a9-ccd7f2f6826a Sweden (SE) | |
| d9f798fd-dbd1-469b-b549-60b86df0c2c9 Greece (GR) | |
| 7fb699b5-7d04-4e98-9663-be616aaf9c9e Belgium (BE) | |
| fdc5284a-ba60-4501-85d1-ff53034eda8e Finland (FI) | |
| a5e56a43-d7e1-46fd-9998-959b6e2a6aaf Estonia (EE) | |
| d4261e25-6817-4cb1-8a3b-a4787d89b887 Croatia (HR) | |
| a8968002-6b28-4ae1-9fb8-bff41f7d501c Germany (DE) | |
| c9b0c296-6233-40ff-862a-cc2f747ea93f Germany (DE) | |
| c91dbf03-1ffc-4449-89da-2d2af6bc5b7d France (FR) | |
| 07e193bf-1e3f-47ed-b80c-38ccb16350fc Netherlands (NL) | |
| b3d05c12-e265-4b80-b32a-68cb5820642d Poland (PL) | |
| 69cb0d92-8eea-43f4-99de-5095e38765a4 Norway (NO) | |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZCVTEKAC000A000000XX |
| EAN | 8015644769338 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 551 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 74 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 81 kg |
| Embalaje Nivel 1 EAN | 8015644769338 |
| Información Adicional | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4 |
| Pérdida de potencia | 743 W |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal (In) | 2000 A |
| Tensión nominal (Ur) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | AC 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | for 1 s 100 kA |
| for 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 2000 A |
| Liberar | Ekip Dip LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E4.2 |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0434 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5545 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001001R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Clasificaciones | |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 2000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 150 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 2000 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1200.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 3000.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4.2V 2000 Ekip Dip LSIG 4P W MP - ABB - E4.2V2000 - 1SDA073083R1 | 95 Kbytes |
|
| E4.2V2000 1SDA073083R1 ABB E4.2V 2000 Ekip Dip LSIG 4P W MP | 69 Kbytes |
|
