ABBBastidor "Megamax-Emax"E4.21SDA072453R1 ABB E4.2V 2000 Ekip Dip LSIG 3P W MP

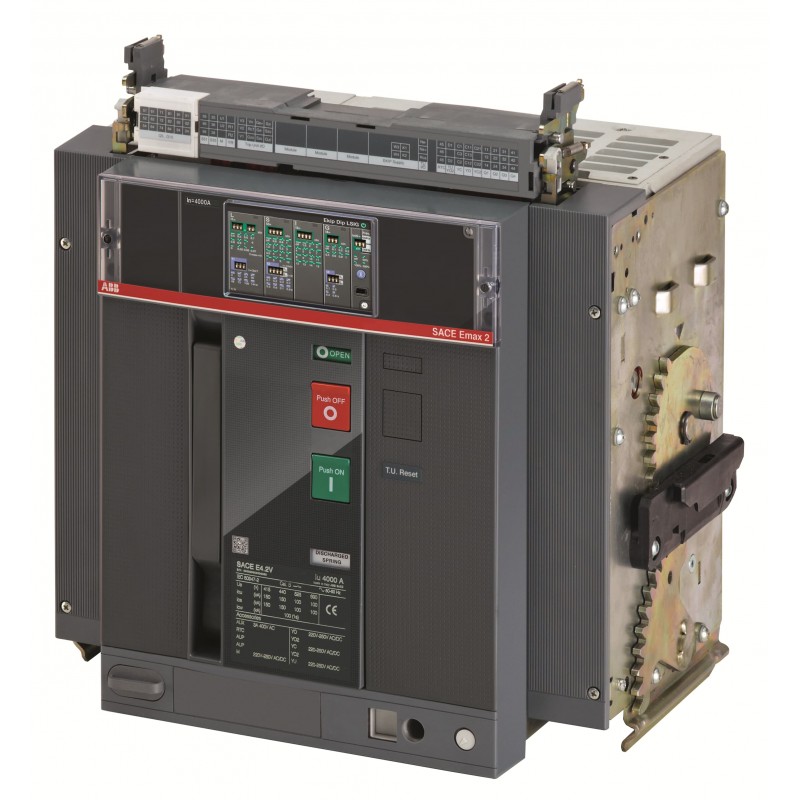

ABB 1SDA072453R1 1SDA072453R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA072453R1 ABB E4.2V 2000 Ekip Dip LSIG 3P W MP

Referencia: 1SDA072453R1

Fabricante: ABB

Descripción:

E4.2V 2000 Ekip Dip LSIG 3P W MP
E4.2V 2000 Ekip Dip LSIG 3p WMP

Categorías:

  • Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
  • ABB > Bastidor "Megamax-Emax" > E4.2

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 11.180,35 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil9AKK108468A2363
Declaración Ambiental de Producto - EPD9AKK108468A1904
9AKK108468A1910
Vida útil del producto prolongadaSe ofrecen servicios de extensión de por vida
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.3 %
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
SCIPd6935590-711f-4da6-95d9-25fa7cc3faf1 Italy
SCIP simplificadob74c24ed-5fc1-4c98-96e4-e9ed581ab1a6 Germany
55b23abf-24a1-4207-8b14-9441abd62baa Germany
cada46dd-102d-469b-90eb-fe8cbcb2d2bd Denmark
4fca8830-f0c8-412d-a589-3d5f5fd4c325 Hungary
162ba9d6-4109-4f30-b3c7-59901fa4c872 Estonia
f97c17b6-2c54-4b38-a0a2-4e80b5a9cae4 Greece
8230c90e-4ba5-4e68-9b15-be7472a263ea Portugal
1e440742-5231-47f0-9778-00dd9d5d55eb Bulgaria
09f31c44-f6bb-42b2-b973-d8296cdb13ad Sweden
ef26c656-2795-4a80-a312-561affeef145 Norway
a79d716d-6944-4a6b-ac51-461728ea46aa Poland
041dbe2f-8cbf-4886-922a-a8919675c0c1 Germany
c2d13212-b8bd-4360-a755-da7a47878fa6 Netherlands
160be82a-7903-4ab5-adbe-6287fed41a73 Spain
6fb29024-b680-427d-bc44-b1faefd7f64e Hungary
077ebe04-d4fc-44fc-b2d9-eef7be53e571 Poland
0ccda4c2-dde8-401a-9b59-ad51e347a0ef Belgium
66d70b8f-2f56-46bd-8832-5d00200b23ac Poland
8c4ec035-591d-4a4c-8b1b-a65372be2387 Sweden
2dfadc80-1a83-42ea-b29a-ed9bc8c616e0 France
e9147420-e6d8-4f06-88fe-49476dd96a33 Finland
ef23be54-53ee-49c6-a189-7ad224177f27 Belgium
6c3f86b6-ccd2-4120-99c9-bbcc0bae18e2 Croatia
2c5fa33c-90a7-4e12-8cf8-1bf92e5507cf Czech Republic
e054d0a2-e46b-4211-b8d2-922478761660 Germany
e6a57432-f09b-4f32-99ba-7699de157d07 Germany
8a0ddfff-d71d-4309-8b9d-ef2ae9a22375 France
Ambiente
Información medioambiental9AKK108467A6707
Clasificación
Código de pedido EE.UU. y CanadáZ4VTEKAC000A000000XX
EAN8015644763039
Cantidad mínima de pedido1 pieza
Código arancelario85362090
Dimensiones
Ancho del product425 mm
Alto del producto425 mm
Largo del product383 mm
Peso del product60 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho515 mm
Embalaje Nivel 1 Alto610 mm
Embalaje Nivel 1 Largo615 mm
Embalaje Nivel 1 Peso67 kg
Embalaje Nivel 1 EAN8015644763039
Información Adicional
Tipo de producto principalSACE Emax 2
Nombre del productoAir Circuit Breaker
Tipo de productoAir Circuit Breaker
VersiónW
Dibujo dimensional CAD1SDH001252R0433
Técnica
Capacidad de conexión1600 mm²
Tipo actualAC
Durabilidad eléctricaUe =< 440 V 10000 cycle
Ue = 500 ... 690 V 10000 cycle
20 cycles per hour
Durabilidad mecánica20000 cycle
60 cycles per hour
Número de polos3P
Pérdida de potencia743 W
Corriente nominal (In)2000 A
Tensión nominal soportada por impulsos (Uimp)acc. to IEC 60947-2 12 kV
Tensión nominal de aislamiento (Ui)CA 1000 V
Tensión nominal de operación690 V AC
Capacidad nominal de corte en cortocircuito en servicio (Ics)(220 V AC) 150 kA
(230 V AC) 150 kA
(380 V AC) 150 kA
(400 V AC) 150 kA
(415 V AC) 150 kA
(440 V AC) 150 kA
(500 V AC) 100 kA
(660 V AC) 100 kA
(690 V AC) 100 kA
Capacidad nominal de corte en cortocircuito, en % de Icu (Ics)100 %
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 100 kA
durante 3 s 75 kA
Capacidad nominal de corte en cortocircuito (Icu)(400 V AC) 150 kA
(415 V AC) 150 kA
(440 V AC) 150 kA
(500 V AC) 100 kA
(525 V AC) 100 kA
(690 V AC) 100 kA
Corriente nominal ininterrumpida (Iu)2000 A
Tensión nominal (Ur)690 V
Destornillador recomendadoM12
LiberarEkip Dip LSIG
Tipo de desbloqueoEL
Nivel de rendimiento de cortocircuitoV
NormasIEC
SubtipoE4.2
Suitable for IT NetworksYes, 690V
Certificados y Declaraciones (Número de Documento)
Certificado ATEXNo certification needed
Certificado CSANo certification needed
Certificado CSA (seguridad intrínseca)No certification needed
Ficha técnica, información técnica1SDC200023D0709
Declaración de conformidad - CE9AKK106713A5545
EU Data Act Compliance Declaration1SDH002560A1001
Certificado ULNo certification needed
Certificado VDENo certification needed
Dibujos mecánicos1SDH001001R0102
Diagrama de cableado1SDM000091R0001
Instrucciones y manuales1SDH001000R0005
Clasificaciones y estándares externos
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Código de categoría granular de IDEA (IGCC)4926 >> Air circuit breakers
Código de clasificación de objetosQ
UNSPSC39121615
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27370409

DATASHEET - PDF

Título
Tamaño
Tipo
E4.2V2000 1SDA072453R1 ABB E4.2V 2000 Ekip Dip LSIG 3P W MP
67 Kbytes
PDF CATALOGO EMAX 2 ES
207 Mbytes
