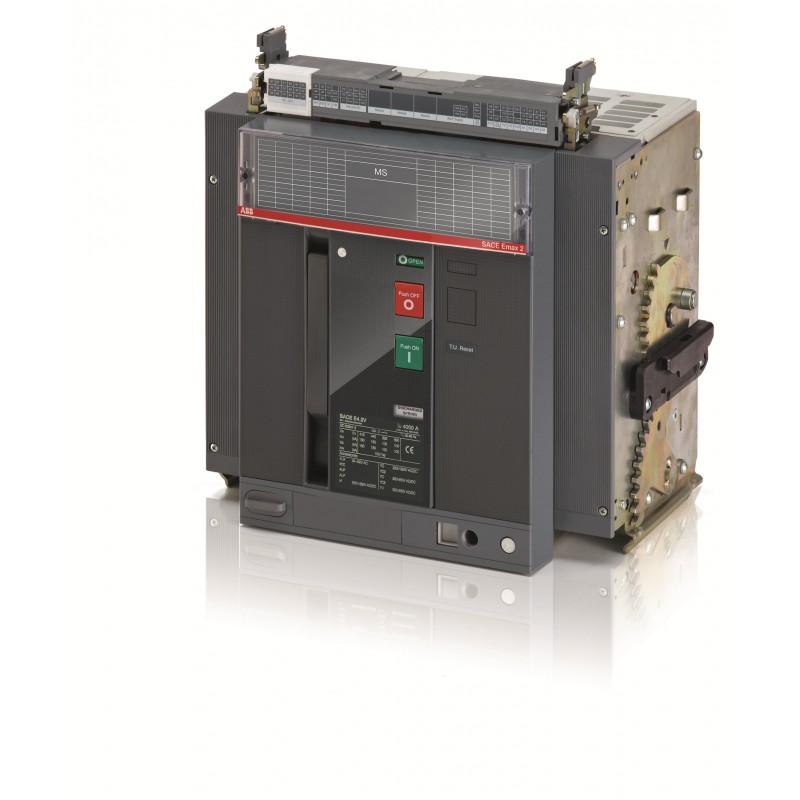

1SDA073503R1 ABB E4.2H/MS 3200 3P W MP
1SDA073503R1
ABB
E4.2H/MS 3200 3P W MP
Componentes industriales de baja tensión > Seccionador
Bastidor "Megamax-Emax" > E4.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Yes |
| Circular Value | |
| Principios de diseño circular Tasa de reciclabilidad | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Instrucciones para el final de la vida | 9AKK108468A2363 |
| Grupo Objetivo de Residuos a Vertedero | UL 2799 Zero Waste To Landfill Validation available |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z4HV00A00000000000XX |
| EAN | 8015644773533 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 425 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 60 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 67 kg |
| Embalaje Nivel 1 EAN | 8015644773533 |
| Información Adicional | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 7000 cycle |
| Ue = 500 ... 690 V 7000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3 |
| Pérdida de potencia | 743 W |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Switch Disconnector |
| Tipo de producto | Switch Disconnector |
| Corriente nominal (In) | 3200 A |
| Tensión nominal (Ur) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | AC 1000 V |
| Tensión nominal de operación | 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | for 1 s 85 kA |
| for 3 s 75 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E4.2 |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0433 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5545 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001001R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Clasificaciones | |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| Código de categoría granular de IDEA (IGCC) | 5293 >> Switch disconnector |
| Código de clasificación de objetos | Q |
| UNSPSC | 39122233 |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4.2H/MS 3200 3P W MP - ABB - E4.2H/MS3200 - 1SDA073503R1 | 93 Kbytes |
|
| E4.2H/MS3200 1SDA073503R1 ABB E4.2H/MS 3200 3P W MP | 64 Kbytes |
|
