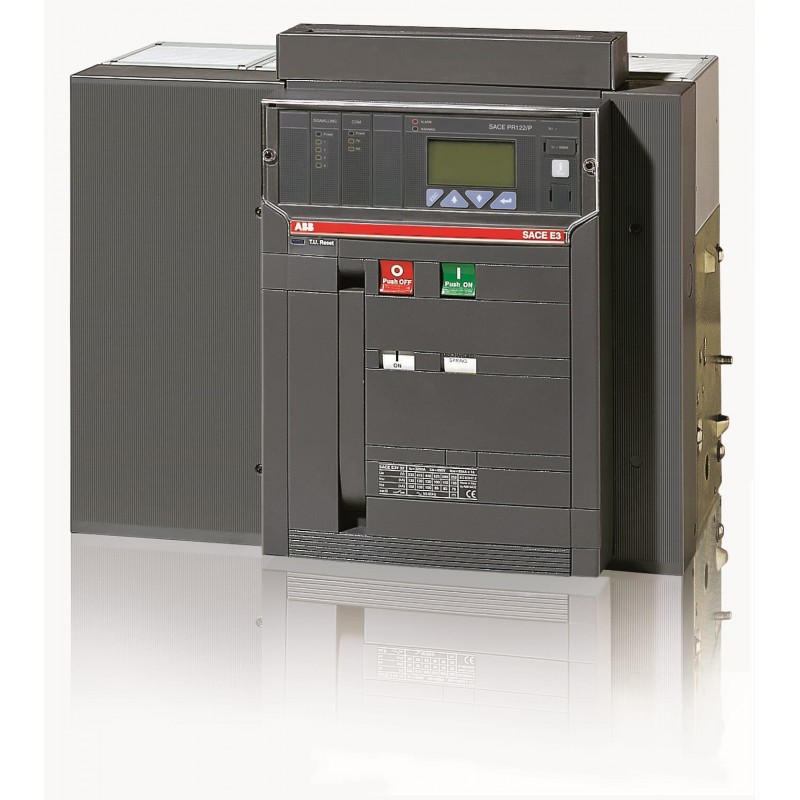

1SDA056315R1 ABB E3S3200 PR122/P LI 4P F HR
1SDA056315R1
ABB
E3S3200 PR122/P LI 4P F HR
E3S 3200 PR122/P-LI In=3200A 4p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E3
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Circular Value | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Clasificación | |
| EAN | 8015644576554 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 530 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 76 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 90 kg |
| Embalaje Nivel 1 EAN | 8015644576554 |
| Información Adicional | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 6000 cycle |
| Ue = 500 ... 690 V 5000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 4 |
| Pérdida de potencia | 330 W |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Corriente nominal (In) | 3200 A |
| Tensión nominal (Ur) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 3200 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | for 1 s 75 kA |
| for 3 s 65 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Liberar | PR122/P-LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E3 |
| Tipo de conexión del terminal | Fixed Circuit-Breakers |
| Rear flat Horizontal | |
| Versión | F |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0015 |
| Instrucciones y manuales | 1SDH000460R0005 |
| 1SDH000460R0105 | |
| Clasificaciones | |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E3S3200 PR122/P LI 4P F HR - ABB - E3S3200 - 1SDA056315R1 | 89 Kbytes |
|
| E3S3200 1SDA056315R1 ABB E3S3200 PR122/P LI 4P F HR | 70 Kbytes |
|
