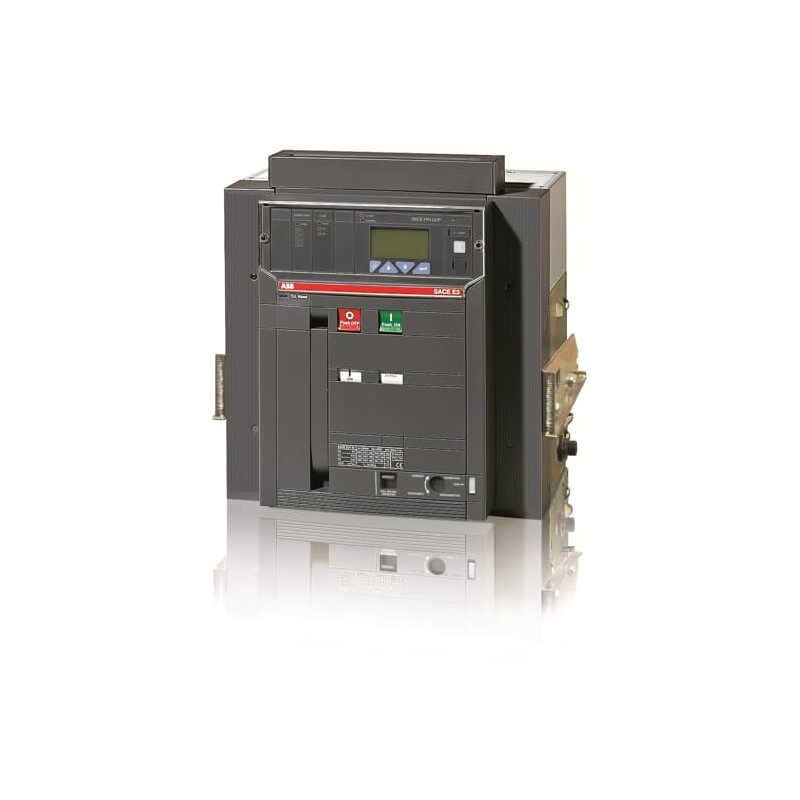

1SDA056163R1 ABB E3N3200 PR122/P LI 3P W MP
1SDA056163R1
ABB
E3N3200 PR122/P LI 3P W MP
E3N 3200 PR122/P-LI In=3200A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E3
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 965bcf94-d9f8-45c1-a0ad-d7cd3b3f5fa6 Italy |
| SCIP simplificado | de4d88d8-20ae-42b6-981e-bfc00108c7ed Poland |
| 782fcdcb-da50-49fa-8e75-665fb2a60346 Finland | |
| 7dfe9f97-95bc-4869-848b-4b374c9c0dcb Denmark | |
| f21319e4-d529-4e58-be07-4bb21b63c952 France | |
| 1149873a-f59e-43f0-9098-3695af96e107 France | |
| c03ec74c-2b03-442c-b7a9-066de67bd26b Sweden | |
| 115bb91c-924e-4bd1-a2c9-58234a51330b Hungary | |
| a72b7495-dc45-4402-98fa-a7eb022f63c3 Greece | |
| b86c91c5-359b-4761-b3f2-d6b65c54468a Belgium | |
| 73c330ae-11ca-46e7-aac6-baed3bcdf87f Germany | |
| 8a754e6f-b55b-461b-9484-4bf283f04220 Germany | |
| c15cf48a-d154-4060-82c8-2226e00a74b5 Sweden | |
| 2500d4e3-8d96-4a4d-a7d3-0412f725fa4a Estonia | |
| d657ce41-75d4-44a5-9572-43dca59b23b0 Poland | |
| 933af3d1-42e9-4979-b777-1ff56b2bbc6d Portugal | |
| 412edd80-2b39-49a8-a136-1b1cc9b835f3 Bulgaria | |
| 305f8c9b-e880-4b81-9ed7-c071fbf8b6ca Spain | |
| 3b19871e-2284-4413-8f19-f43d1eb9ce07 Germany | |
| 94156ae5-8476-4aa9-b9b9-5fc049edff91 Germany | |
| 272ae47f-c3a5-4ac6-b120-f36df4088c50 Belgium | |
| 1f758fa9-5e27-4f3d-a038-cf735b908b23 Czech Republic | |
| 1618fd62-33f8-4129-a551-9df73172b542 Poland | |
| 35ff9d88-1ad7-4cb2-bee7-943cf59b9666 Germany | |
| 8842bc29-f769-4ea3-b574-5ced7bb6d9eb Netherlands | |
| 5b79be0a-7b3d-4fc2-b68a-b661524d54be Norway | |
| 390eb888-1365-4d23-9d97-db42126bdf12 Hungary | |
| b6fa2f07-3a52-4c2a-bd05-e6842c543805 Croatia | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644575038 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 432 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 64 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 77 kg |
| Embalaje Nivel 1 EAN | 8015644575038 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 6000 cycle |
| Ue = 500 ... 690 V 5000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 570 W |
| Corriente nominal (In) | 3200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 3200 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 65 kA |
| durante 3 s 65 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR122/P-LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E3 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0015 |
| Instrucciones y manuales | 1SDH000460R0005 |
| 1SDH000460R0105 | |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E3N3200 PR122/P LI 3P W MP - ABB - E3N3200 - 1SDA056163R1 | 89 Kbytes |
|
| E3N3200 1SDA056163R1 ABB E3N3200 PR122/P LI 3P W MP | 69 Kbytes |
|
