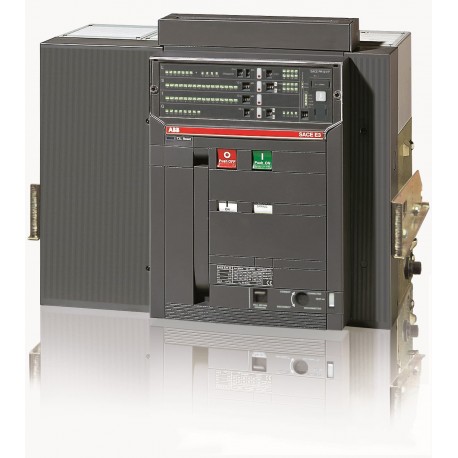

1SDA056170R1 ABB E3N3200 PR121/P LSIG 4P W MP
1SDA056170R1
ABB
E3N3200 PR121/P LSIG 4P W MP
E3N 3200 PR121/P-LSIG In=3200A 4p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E3
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 5db73268-fea7-46b4-a6fa-52638ce4ec7c Italy |
| SCIP simplificado | b5535c95-24bc-4447-82cf-49d6cef6ac71 Belgium |
| 581750c5-885a-4417-a6b3-23dfd2894701 Germany | |
| 9f475313-2e8c-4119-a896-c7f7656322a5 France | |
| c7342ff3-3ab9-4f67-b71a-edfa0f2d1f8c Germany | |
| ec03ebeb-c8ac-4464-968a-13e723b5bfb0 France | |
| e5ba647d-f98f-4769-b46d-4b5a2a22241f Spain | |
| a5b08b95-f62d-4385-8687-614ecd906664 Hungary | |
| 28083654-81d5-420a-bfcc-2509763c2926 Norway | |
| 83c5469a-e4e9-41b7-a6dc-c7e6b7c43684 Finland | |
| d0242e22-b568-48d5-96e0-b521e72fcdbf Germany | |
| 2e4669d0-2331-4e50-b1de-265ffa9a4655 Belgium | |
| a9409436-3197-4c10-a0c6-263478bee5a9 Germany | |
| 5c76f698-6a61-4ae0-b84a-cba3118d518f Poland | |
| f2088fc5-910a-4466-9a2c-9283a7e2c67a Netherlands | |
| c11f7599-2ab8-4f08-b74e-62e726c2cf4c Poland | |
| 0d686e04-50e0-4318-9e96-2f535e48327d Czech Republic | |
| b1b79350-5a3b-4b48-af48-e2c2ac6d14e1 Germany | |
| ddeb2397-e674-4c63-8558-1018ad9d9e2f Denmark | |
| aac24c74-d900-44b1-872b-0f185945bcc6 Estonia | |
| b65f08d5-3c78-4965-9dbf-abeeac75adf2 Croatia | |
| b992155f-6597-4114-8bb5-f49c54211d52 Hungary | |
| 7e4d2c56-df3f-419d-8515-f380ed9b7ee1 Portugal | |
| 064e8993-1925-42b9-a4b7-98dcf18b1f58 Greece | |
| 185b8c91-81e7-450d-93bc-0bcf69e8832d Sweden | |
| 7e989f54-ac40-49c2-906b-1679034f886a Poland | |
| a27d5d50-2ea9-4e39-9288-7a7ecf2480d0 Bulgaria | |
| d0eed342-9636-4679-a152-5cbb513f7a3c Sweden | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644575106 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 558 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 81 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 96 kg |
| Embalaje Nivel 1 EAN | 8015644575106 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 6000 cycle |
| Ue = 500 ... 690 V 5000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 570 W |
| Corriente nominal (In) | 3200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 3200 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 65 kA |
| durante 3 s 65 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E3 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0015 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E3N3200 PR121/P LSIG 4P W MP - ABB - E3N3200 - 1SDA056170R1 | 90 Kbytes |
|
| E3N3200 1SDA056170R1 ABB E3N3200 PR121/P LSIG 4P W MP | 74 Kbytes |
|
