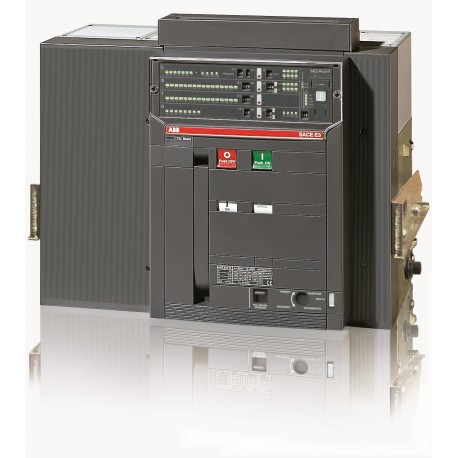

1SDA056169R1 ABB E3N3200 PR121/P LSI 4P W MP
1SDA056169R1
ABB
E3N3200 PR121/P LSI 4P W MP
E3N 3200 PR121/P-LSI In=3200A 4p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E3
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 328f633a-e7d5-4488-98ff-c372c4194762 Italy |
| SCIP simplificado | bce14d37-5b6e-436a-81b6-6d11844a8d05 Spain |
| 79857f9d-b39f-415b-95c6-0047c08f0238 Hungary | |
| 53006c43-a230-49c4-b6fd-22cc8a557046 France | |
| 553ed738-eeab-44b8-928b-0ac15098781c Germany | |
| ab1e6be2-7e28-4d1e-a02a-29a17d961830 Germany | |
| ce28f69b-15db-41a0-9e24-7681181633a8 Belgium | |
| d43aff35-ea51-465d-bde6-cf5a3a97ab78 Estonia | |
| 79916ff9-2b94-45a9-a5a1-c1f44d00b3f3 Greece | |
| 2ab7fa36-91c6-4f4b-9b40-07556afe2495 Croatia | |
| 8013f6e9-014f-4c09-ae04-58cc8eec0ba5 Portugal | |
| 90b678b4-2c93-4f65-afe1-770109b71cba Poland | |
| 8467df01-81c5-4428-afc8-08bfae7b67c9 Bulgaria | |
| 45a9a50b-f67d-4e60-b866-13349251afb1 Sweden | |
| edc26fbd-4e2a-412e-88e6-cc35dbeea863 Sweden | |
| 9b79ad8b-a152-4368-bf4c-44d69c89f2ed France | |
| 050561d5-d128-4fc8-8b46-8aad602371d0 Czech Republic | |
| da2de671-306b-4560-b14c-bab58f6e764f Hungary | |
| d58d1465-8795-46fd-9da3-60cb5dd16cc0 Poland | |
| c0dcab84-4ae8-44d0-b95d-a5a02e75da88 Netherlands | |
| 201797db-55ba-48cf-a2ea-7b6c4c33c02e Germany | |
| d4f5d3d8-e98c-402d-b07f-e92b40cf8f97 Denmark | |
| ff7588a5-55a0-46e0-bb9d-49d25164b982 Poland | |
| 258fcff5-6334-4a9a-af07-7d57c25538f4 Germany | |
| 3136c6ac-6106-4a74-8fe1-33858b83638d Belgium | |
| d43393b1-109c-4774-abae-e6141e4e1129 Germany | |
| 591693f3-58fd-4179-a2b7-f7b82da93fed Finland | |
| 9920ae69-1c21-4ef7-a6bf-7edf861672f7 Norway | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644575090 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 558 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 81 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 96 kg |
| Embalaje Nivel 1 EAN | 8015644575090 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 6000 cycle |
| Ue = 500 ... 690 V 5000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 570 W |
| Corriente nominal (In) | 3200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 3200 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 65 kA |
| durante 3 s 65 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E3 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0015 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E3N3200 PR121/P LSI 4P W MP - ABB - E3N3200 - 1SDA056169R1 | 90 Kbytes |
|
| E3N3200 1SDA056169R1 ABB E3N3200 PR121/P LSI 4P W MP | 74 Kbytes |
|
