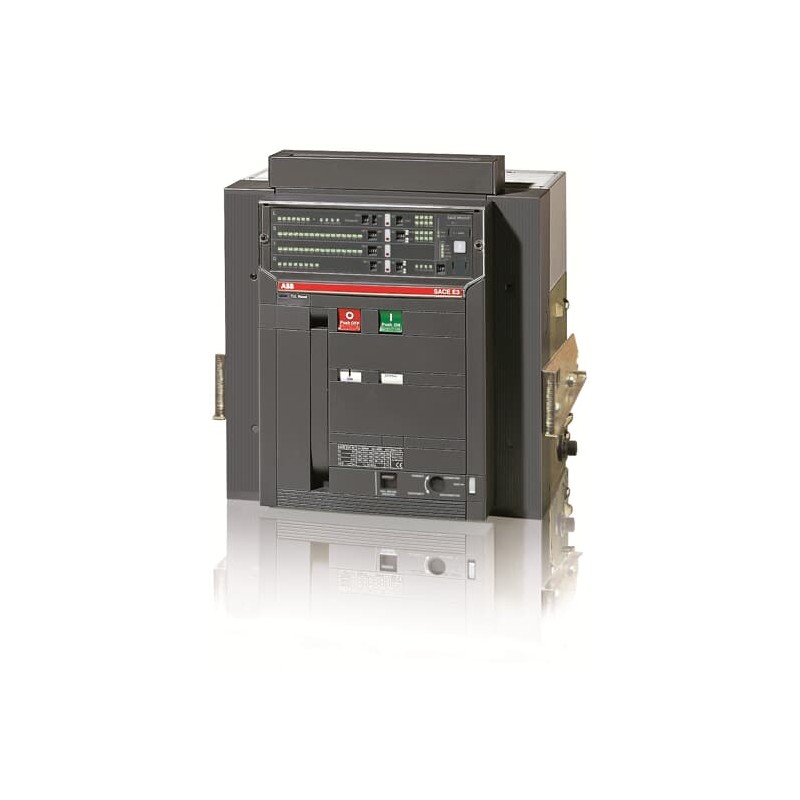

1SDA056161R1 ABB E3N3200 PR121/P LSI 3P W MP
1SDA056161R1
ABB
E3N3200 PR121/P LSI 3P W MP
E3N 3200 PR121/P-LSI In=3200A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | dc48e105-d1cc-4924-ab92-0043729a1394 Italy |
| SCIP simplificado | 637dcebb-2965-4ab3-a639-522551114118 Poland |
| ada170b2-2604-4296-b251-0ed7e8ead423 France | |
| 3f1833e1-62f2-4256-8035-a88bea83f9ce Sweden | |
| c285ede6-4425-4c23-a78a-a57cf91e8657 France | |
| b6cf3d52-4de4-426c-95ae-1aabbdd40f7d Spain | |
| 8161f407-8384-4157-91c2-37e685cf961f Germany | |
| 29058293-76fe-4da5-9d32-d9b0d959bede Hungary | |
| 12e2f7ad-a6dd-4438-b0ce-3bfa49dea253 Belgium | |
| ac71233a-53a3-4669-8132-1936cc707b49 Germany | |
| dda17654-b3db-4d48-8116-fa2b4788d797 Estonia | |
| 2dfb54b4-01d2-43f6-bb29-a1e99d8d1bdf Sweden | |
| 3db47c4c-7c9a-48e5-b015-1ae0c599fa95 Greece | |
| d11f5f85-9324-4f59-b974-84f3171b5bb3 Portugal | |
| 3aa865f1-a573-4799-b264-732914bfc3ed Germany | |
| 707e1455-68cd-4634-aa2f-48df5564d2fc Bulgaria | |
| b93d1dea-a6ac-4909-a2f0-56ec47f04f88 Poland | |
| 50423472-de03-4255-97b9-ef27188d2c5f Poland | |
| 004015dd-3ac4-4839-a781-6b3c9eff9a36 Finland | |
| 098414db-63d5-44e4-a7c6-69922a9b025d Denmark | |
| 8c17522e-652e-41f0-9497-2d712bae137d Norway | |
| f8b5d695-19b7-460b-a2da-1624857737fa Germany | |
| c837d554-2baa-4dd7-a3bd-9a7ec7541bde Czech Republic | |
| 1f1c5b27-092b-4bc1-9ba5-2ffcdd3d398d Belgium | |
| 06370f18-db84-4d5d-b894-cda118b78086 Germany | |
| 9ba4a223-500f-46bf-9bcb-42b2a164288e Netherlands | |
| 166f4312-4dd3-4c72-8dd8-8b8800ad971d Croatia | |
| b2c9a20e-d49a-4e85-a282-f4ede60609c2 Hungary | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644575014 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 432 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 64 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 77 kg |
| Embalaje Nivel 1 EAN | 8015644575014 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 6000 cycle |
| Ue = 500 ... 690 V 5000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 570 W |
| Corriente nominal (In) | 3200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 3200 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 65 kA |
| durante 3 s 65 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E3 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0015 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E3N3200 PR121/P LSI 3P W MP - ABB - E3N3200 - 1SDA056161R1 | 89 Kbytes |
|
| E3N3200 1SDA056161R1 ABB E3N3200 PR121/P LSI 3P W MP | 71 Kbytes |
|
