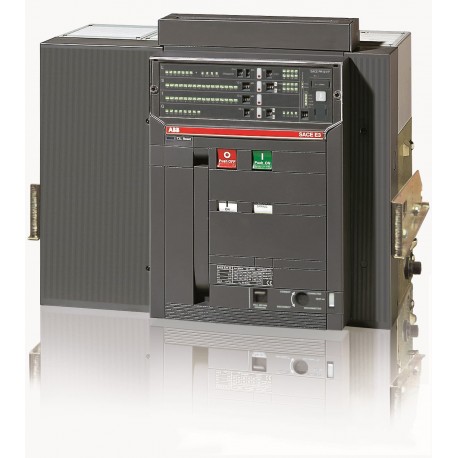

1SDA056138R1 ABB E3N2500 PR121/P LSIG 4P W MP
1SDA056138R1
ABB
E3N2500 PR121/P LSIG 4P W MP
E3N 2500 PR121/P-LSIG In=2500A 4p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E3
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | c7af04b2-baf3-4d66-b8a2-04e165826ff0 Italy |
| SCIP simplificado | c9d5fdcb-187e-43ba-b8f1-c1a24e8abd54 Hungary |
| 33784619-e234-4f39-a495-b5a6ed72b22e Poland | |
| 17311237-b733-4577-b0e8-150a57227ff4 Germany | |
| 8aee05dd-ae6a-41b9-997c-5811e0c4e5a5 Belgium | |
| 0eeadde2-15ab-43d7-a814-bf64b8879f8e Finland | |
| a48e979b-1ef1-4bdc-aaef-c9fe0a7ded8f Norway | |
| 5bd5d834-d1b5-4559-b7ed-afebbc466a8e Germany | |
| e733f374-2246-473b-820c-17eda6283489 Portugal | |
| 23d5a146-003a-4f38-812f-7fad04b1a9cb Greece | |
| 61f68f0e-d2e7-4564-a12d-5204bd9aa400 Poland | |
| 70d55ceb-338f-4f57-9a21-303310a84989 Sweden | |
| 81354048-4118-43d1-9d23-cb6863a0fba8 Bulgaria | |
| 357f3e96-595c-4b47-9fb3-c6580d964bf0 Estonia | |
| 2d24cb07-05ab-4dc8-a1dd-447081211aac Hungary | |
| 8f605475-43ae-475e-92d2-38bbdbde15c2 Croatia | |
| d5a83dd1-115b-47a2-aafa-9d37a551f8ad Germany | |
| 0c795256-f958-4e95-9ab2-f876f67cc061 Denmark | |
| f7bfafff-ca35-41d2-8686-2c1fadf66735 Poland | |
| 2df6f1b5-ea8d-4742-92bc-01b0c3e55ef6 Netherlands | |
| 79f819c2-4e2b-493c-9a4c-8118a40632bb Czech Republic | |
| 25d4df8e-e669-464e-b1d7-0fc923ea3a7e Belgium | |
| ce011500-2ee2-400a-9c65-c22102cfa371 Spain | |
| 2f607c8f-78f3-4129-b64f-c6ab65c6f899 France | |
| fce54fd3-9ac8-47c1-ad19-a0bfa7e24b87 France | |
| 1062af29-5613-41db-8a2e-e6c6116f6c0b Germany | |
| 6d52c24e-73fe-4eaf-bd42-062282730114 Sweden | |
| a7948583-d04c-435b-a517-493af646fc8e Germany | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644574789 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 558 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 81 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 96 kg |
| Embalaje Nivel 1 EAN | 8015644574789 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 7000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 350 W |
| Corriente nominal (In) | 2500 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 2500 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 65 kA |
| durante 3 s 65 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 2500 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E3 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0015 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E3N2500 PR121/P LSIG 4P W MP - ABB - E3N2500 - 1SDA056138R1 | 91 Kbytes |
|
| E3N2500 1SDA056138R1 ABB E3N2500 PR121/P LSIG 4P W MP | 74 Kbytes |
|
