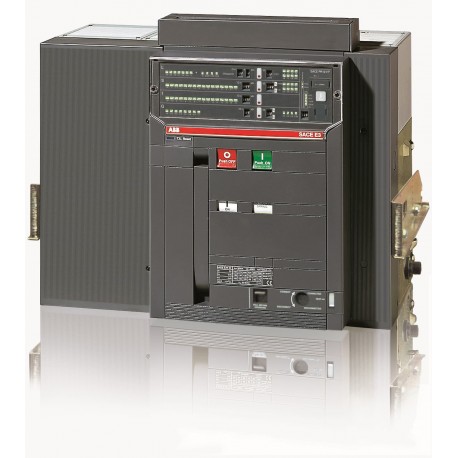

1SDA056137R1 ABB E3N2500 PR121/P LSI 4P W MP
1SDA056137R1
ABB
E3N2500 PR121/P LSI 4P W MP
E3N 2500 PR121/P-LSI In=2500A 4p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E3
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | c80fdfbb-1e65-463e-86e5-ea70b2217709 Italy |
| SCIP simplificado | 063eea40-cd79-474b-9112-562dc3a52981 France |
| 54da3366-c49e-43e1-9ee0-515bdbaaf538 Hungary | |
| 1a97c912-f293-4a55-a07c-206da79219ec Spain | |
| 57cff031-849b-4575-8484-f0aa185364cb Germany | |
| 00c4d8ea-42cd-4e6a-9700-a84f6ce00d9d Germany | |
| e1794316-e0cc-4fd1-9115-2755b39711f2 Belgium | |
| d2dfe018-b794-4c06-8af9-b886ebc2c131 Croatia | |
| 9769f132-9940-4b9d-847d-506142ab8870 Estonia | |
| ad4909fe-02df-4659-a5aa-c3fdde5fe6fc Portugal | |
| e236c397-7452-4dea-b6c7-4e1e81b0e410 Greece | |
| 0d7ba882-27e4-4629-8b02-ffdb3ea2cb36 Poland | |
| 0b5a2fc4-d01f-4fad-b78a-f0e0bcd2a397 Bulgaria | |
| e271b80f-b875-4e78-8524-de85240c8549 Sweden | |
| 95564271-0e67-4097-b518-5d99d3091014 Denmark | |
| 9a747dcb-1177-4dfc-b8db-c397a94c2f10 Germany | |
| 62873191-68bc-482e-8fc8-4c95c19ce250 Hungary | |
| 60ab0c1f-496c-4177-8e12-ae11b0c6923f Poland | |
| 55733c9b-0bd4-4d6e-bde9-986235a97263 Czech Republic | |
| 72afbe45-5375-4009-8caf-73db5649de91 Netherlands | |
| 2584ed7f-2193-42e8-8b4b-5d2149b5eb8b Sweden | |
| 21526d70-11ac-45bc-90f2-605fac7e61c2 France | |
| 10da763b-435f-436a-92e1-84d4e7a0ea78 Poland | |
| ee766e26-0691-492a-9d21-f4f603d752a4 Germany | |
| e33abdaf-e08c-4e9c-8590-5eb0725f24e9 Norway | |
| bffe0eca-0b25-4d74-8b23-da234e34f7d6 Belgium | |
| f4d05695-6cfd-429e-af2c-a58eda050f33 Finland | |
| 425b3ea6-18ec-4059-9ccc-a3a96fb43d5d Germany | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644574772 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 558 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 81 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 96 kg |
| Embalaje Nivel 1 EAN | 8015644574772 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 7000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 350 W |
| Corriente nominal (In) | 2500 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 2500 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 65 kA |
| durante 3 s 65 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 2500 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E3 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0015 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
