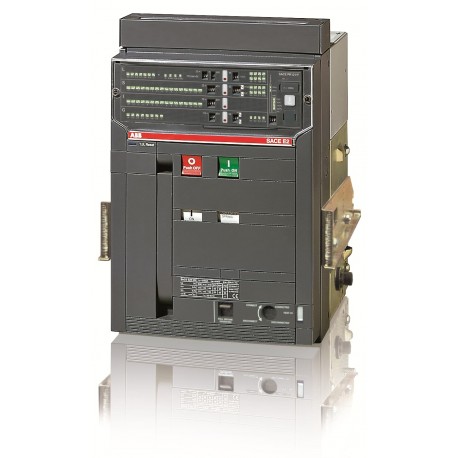

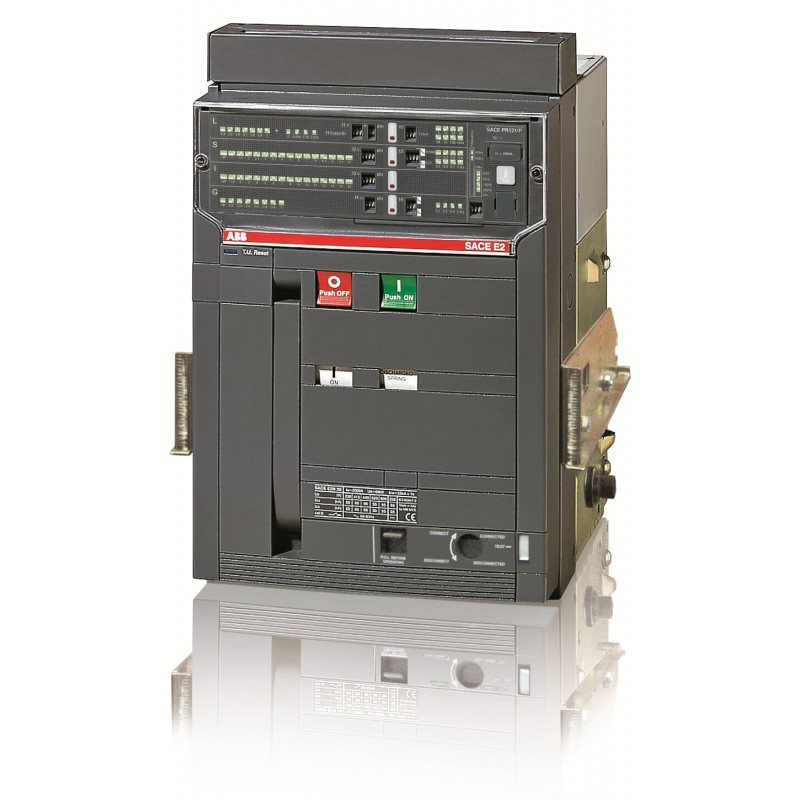

1SDA058300R1 ABB E2S800 PR121/P LSIG 3P W MP
1SDA058300R1
ABB
E2S800 PR121/P LSIG 3P W MP
E2S 800 PR121/P-LSIG In=800A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | be9d33e2-edcb-4a47-90f0-1086eaade325 Italy |
| SCIP simplificado | 99738029-b226-435c-877f-a2c4b584b259 Netherlands |
| 882f624f-cba2-4579-a94f-af673698df9a France | |
| e2c64fe5-cb9d-489c-9ecd-acca3bdfda11 Hungary | |
| 71094fd6-7987-42e1-85e5-d20e53738730 Sweden | |
| 7387ed52-7668-4887-89be-e3280b26fca7 Germany | |
| 1c7f5fc7-1b62-4474-815e-6a1b7032608c Germany | |
| ab7852f8-249e-477a-8b3c-07924488ca75 Germany | |
| af027efc-4eb8-4e13-9d90-9759da49aa7a France | |
| 98c36af6-8065-4219-8787-e59ea134583c Poland | |
| 8b3c07a2-c6ac-46b4-9b61-d1358bdb7d40 Norway | |
| c5fa7451-5689-4240-84bd-795e254c1eb7 Belgium | |
| ab33725c-9b5f-461d-9ab4-60f86993d1d2 Spain | |
| fafb5740-637f-4459-96e7-5b43eece54b6 Poland | |
| bfd2a585-803c-4bf3-9f29-ad111bd50173 Sweden | |
| 5158927b-a179-4895-aa2c-cb1eaf543fc8 Denmark | |
| 0ef99142-23e9-460b-b0f0-c1c309a6f2ca Germany | |
| 9894e5f5-d2a6-4a31-9dd1-8233196a344e Germany | |
| 2566ba3d-c807-41a3-a65e-dc50e085ea9f Poland | |
| 2593aab7-caa7-4be9-89af-7386bbc29791 Belgium | |
| c5fac545-61de-42eb-8326-03590f689cdf Finland | |
| 8fd3f50b-194a-4c03-9514-f560b8dd547c Croatia | |
| 698cb4cc-82ca-4b7e-8be0-001709905384 Greece | |
| 949e096c-90d1-40de-b7bd-726afe1d267b Bulgaria | |
| 1f532fd1-23df-46c4-8837-d0efd9664232 Portugal | |
| 4e23bcc8-96ae-4a87-8a23-b77e10844540 Czech Republic | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644605889 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 324 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 49 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 59 kg |
| Embalaje Nivel 1 EAN | 8015644605889 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 15000 cycle |
| Ue = 500 ... 690 V 15000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 53 W |
| Corriente nominal (In) | 800 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 800 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 65 kA |
| durante 3 s 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 800 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E2 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0014 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
