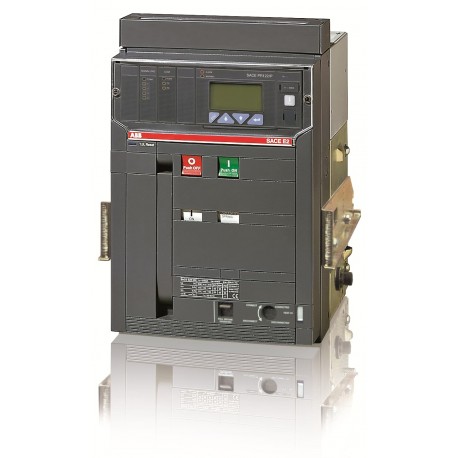

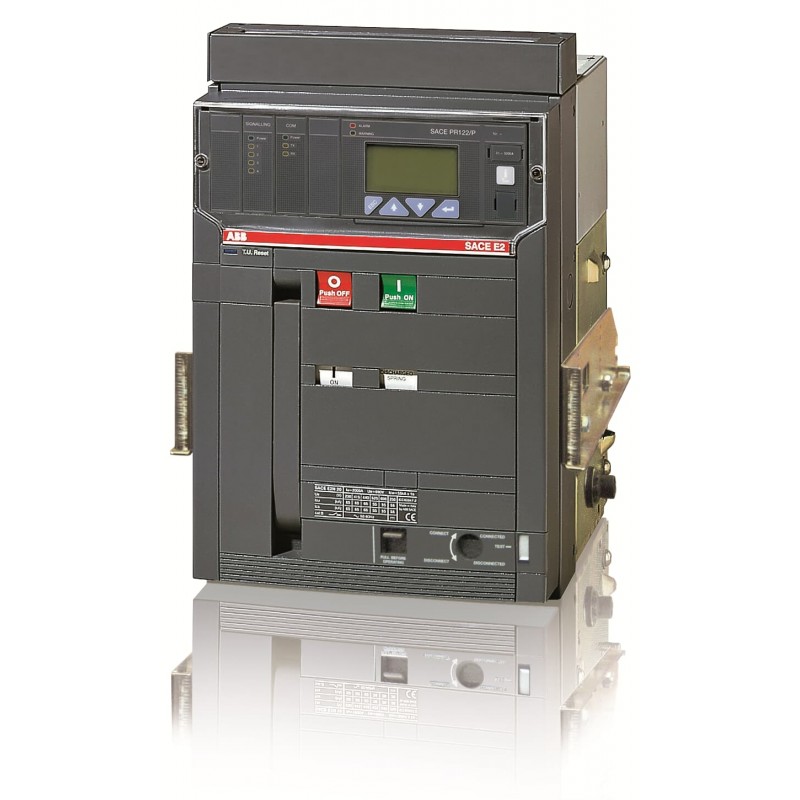

1SDA056004R1 ABB E2S1600 PR122/P LSI 3P W MP
1SDA056004R1
ABB
E2S1600 PR122/P LSI 3P W MP
E2S 1600 PR122/P-LSI In=1600A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 9cd1d44d-17ed-4ea1-a017-60f3981a15f8 Italy |
| SCIP simplificado | ae440568-2a79-43eb-82a5-8022bd2908a5 Poland |
| 762ef6c7-17ef-4081-b380-cd4d69d3550f Bulgaria | |
| dde8e9d3-e229-4d53-9b7f-fb98dd1b7ea1 Poland | |
| 80b076a0-5d7a-456d-8b14-4445edf86287 Netherlands | |
| 638a8e10-aa51-429e-b66a-cc9d5479807e Czech Republic | |
| ea914e68-47ab-4371-82f0-2d82a2f29a97 Belgium | |
| b40eb25a-5ab2-4a35-ae47-29033618cd49 Germany | |
| 0c9264b3-603b-4e85-b0a5-e1dbe4094a41 Denmark | |
| 9e75d7fd-bac7-49c9-a2c5-42fd4bceb28d Croatia | |
| b4df8107-c1dc-4a31-9aba-5415a4aabacd Germany | |
| 264a5e8a-85f9-418e-bada-0d8ac83a89b4 Hungary | |
| 45934cf5-f12b-48c3-b15f-6243e5714ec1 Poland | |
| 3079f488-8aec-493f-81ca-76ae76e2a462 Norway | |
| 1e246d9d-2e2d-414e-9357-b7c63bd09eeb Finland | |
| ca8b05a4-f3ab-4c38-87c9-7f5d20b28135 France | |
| 49d9f748-e1c3-4db1-9e0e-23766ea20b1a Spain | |
| 383fc13c-7786-4547-965d-490d72a41455 Germany | |
| 961eb800-a382-4cb5-9234-81af9ed4ed7c Sweden | |
| 0ba37155-6f0b-4cab-84fa-4c3eca0edf0d Estonia | |
| 4b893c62-dd23-4013-852a-4bf66ca67afb Germany | |
| 77379e32-673d-4397-b4f3-29a64d85fd68 Hungary | |
| 08c48267-4f8e-43fa-834f-f24a6012a32f Belgium | |
| ea246497-13ff-43f4-a8e6-0ae4961569de Greece | |
| 7cc4f486-79b2-4715-9f05-a190d19adbc5 Portugal | |
| d6373968-f2a7-4830-8a22-58e82e82fe16 Sweden | |
| d30ef157-d1a0-415b-ab2f-fa073684adf3 France | |
| 698b3da0-0d04-4554-be0d-725a44ee7de1 Germany | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644573447 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 324 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 49 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 59 kg |
| Embalaje Nivel 1 EAN | 8015644573447 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 12000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 215 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 65 kA |
| durante 3 s 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR122/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E2 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0014 |
| Instrucciones y manuales | 1SDH000460R0005 |
| 1SDH000460R0105 | |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
