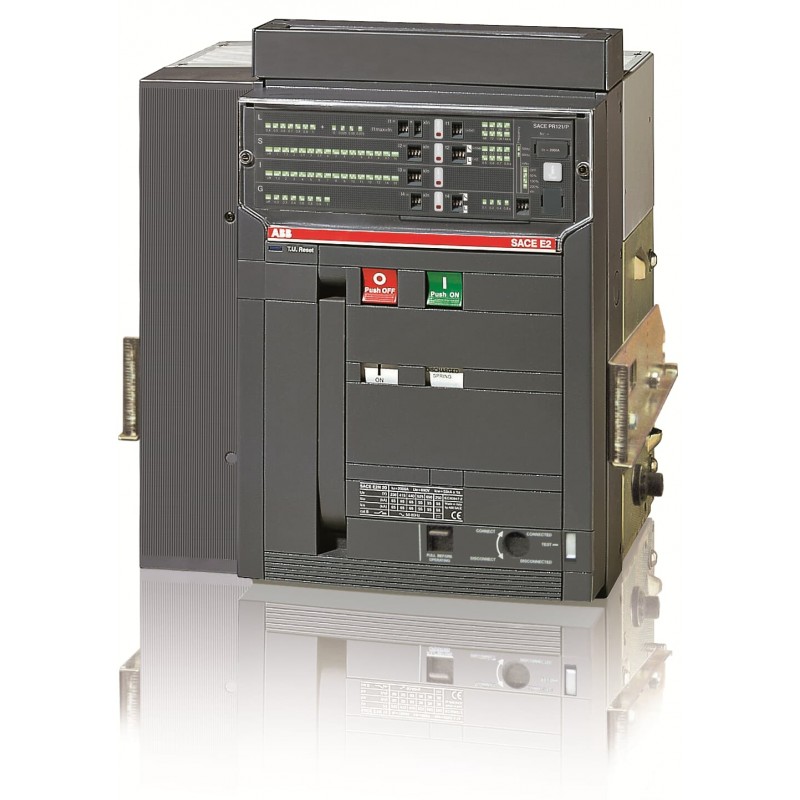

1SDA056010R1 ABB E2S1600 PR121/P LSIG 4P W MP
1SDA056010R1
ABB
E2S1600 PR121/P LSIG 4P W MP
E2S 1600 PR121/P-LSIG In=1600A 4p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | dea3e35f-53f5-4aeb-8dc1-53ff7d316db1 Italy |
| SCIP simplificado | c1cd8334-e8a9-4ac6-a64a-4bd8a1581c06 France |
| 01c4ab19-64c9-4d27-8635-ab63f4f01536 Germany | |
| 12f213d4-fb6e-4096-9d61-a3c6137713af Germany | |
| cf8a2de9-b479-4c16-bddc-1eba7481404e Sweden | |
| af2d8af3-0099-4bcd-8f63-fdf6e5701080 Hungary | |
| fa0f4f57-63be-4e25-82f4-e0510b7af869 Belgium | |
| 7b239e15-20f5-4431-8abb-c9052328c9f6 Spain | |
| aac8264e-fa84-4f94-b62c-99c67d4329a7 Poland | |
| 03cb5872-33b4-4e7e-9193-2137ab6acd44 Netherlands | |
| 038c5af7-1b27-4021-ba56-a2b5e0c03994 Czech Republic | |
| 26f79948-cf78-4f78-93d7-6a23691431cd Germany | |
| 1b8001ca-1932-41f7-876e-7125fa56a636 Croatia | |
| a1a7c682-1dd6-4415-8a4c-2c98e740159e Estonia | |
| efa1175b-f5d0-4764-ac3c-310daba25d75 Hungary | |
| 7c79c54c-48bf-452d-a536-739b86cb7a0f Greece | |
| 75f87d9a-fd0e-4c70-af70-0f43cd4864e1 Portugal | |
| 4b3bcbff-723e-4722-8312-b32fb2752eab Sweden | |
| f91c571b-18e1-4c64-b640-97b6ac7ea0dc Bulgaria | |
| 91e44ead-38ec-4f0e-b029-7a8d247cec8c Poland | |
| fffce652-38c4-4bc3-a13c-09b44e767006 France | |
| 43041295-1964-4bd5-86d7-f76c87ac03b0 Norway | |
| f1360984-5256-4325-98cf-a9ba8900de72 Finland | |
| fbcb6396-0543-4215-8a6a-db3f3b8f58e8 Belgium | |
| 386e2ec0-5738-4be1-9ed7-a34d67673f37 Poland | |
| 52036250-0bac-49ae-a990-82476fca45aa Germany | |
| 0db85274-26ca-4a37-8cce-472dbef9f563 Denmark | |
| 363460d2-7287-40f7-b394-175e57194b67 Germany | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644573508 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 414 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 61 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 73 kg |
| Embalaje Nivel 1 EAN | 8015644573508 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 12000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 215 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 65 kA |
| durante 3 s 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E2 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0014 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
