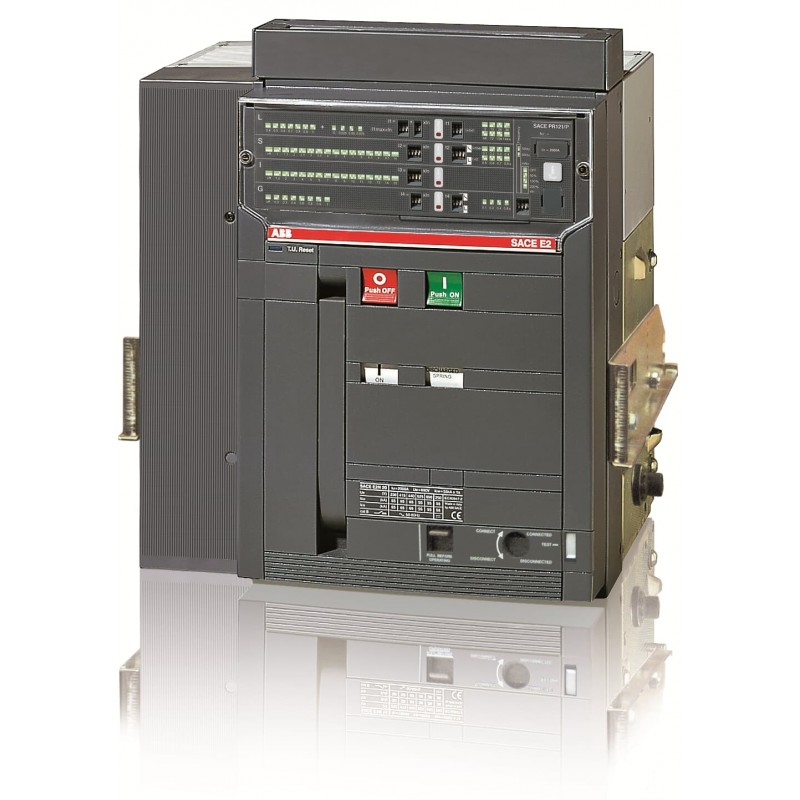

1SDA056009R1 ABB E2S1600 PR121/P LSI 4P W MP
1SDA056009R1
ABB
E2S1600 PR121/P LSI 4P W MP
E2S 1600 PR121/P-LSI In=1600A 4p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 89cc9bc5-7514-4db0-a912-a794cd7bfbbc Italy |
| SCIP simplificado | 43275e08-ed9a-42b4-9dbe-8dc128692c12 Belgium |
| ca07ba5b-f992-42ea-9370-8e5190c2d377 Hungary | |
| 45d24f0e-e631-4deb-86c2-465b8a53d3bf Spain | |
| 544d2164-ab37-4501-9cfa-3e41d57222ec France | |
| dd79fbb6-2c45-4d22-b5cb-266fd4ff7b1b Germany | |
| fd04c8d3-8ee2-487a-98cc-b181d4963d8d Germany | |
| dc5d5c7d-446b-419b-a478-4d7d47dae0aa France | |
| b0d6d2da-f2ec-48c8-a511-b9d27684c865 Hungary | |
| 3b1ff053-d9ee-4ce8-95ae-13679d67feed Estonia | |
| dfb552ff-7e40-42d3-bef6-7e3c0f004df0 Portugal | |
| 07c99d30-9303-49d8-9ad7-ac6895e02daf Poland | |
| 430a00ba-d381-4638-bfe7-ac8a87d7ff51 Sweden | |
| 2fe04652-e9a7-482f-ab9e-1d5c45198df7 Bulgaria | |
| dddbc597-7fd9-4084-abb6-8dbd7e41162a Greece | |
| 383d863e-103e-415c-800a-392b0ef914f3 Croatia | |
| 0c4764b0-8cdb-4936-85b3-bcb52f68f73c Germany | |
| 9e224cfc-d1d7-4705-8945-8e57d718698b Denmark | |
| 7db29cbe-5670-4e31-ba35-651063b858f8 Netherlands | |
| cddda2b7-0447-445b-bae4-22584d96f9d6 Poland | |
| 1b1db700-3802-4c0b-84d0-7dedb8a06c65 Czech Republic | |
| 37458f84-6e50-420c-8e8c-1bfc4a41e013 Sweden | |
| ee5da8ab-e420-41a8-a402-de17f907b63c Germany | |
| 66fa5fb5-0a87-49fb-9116-cf66970d4fc8 Finland | |
| 0f203bb9-cee4-4f18-bcbc-69429ae48a97 Belgium | |
| ca611777-6099-4525-ac9e-71c2394ad1a0 Norway | |
| df456939-bd64-46da-bb4d-ea102175ffdd Germany | |
| aced439a-ac5a-4d7d-a50f-9412f2204443 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644573492 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 414 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 61 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 73 kg |
| Embalaje Nivel 1 EAN | 8015644573492 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 12000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 215 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 65 kA |
| durante 3 s 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E2 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0014 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E2S1600 PR121/P LSI 4P W MP - ABB - E2S1600 - 1SDA056009R1 | 90 Kbytes |
|
| E2S1600 1SDA056009R1 ABB E2S1600 PR121/P LSI 4P W MP | 73 Kbytes |
|
