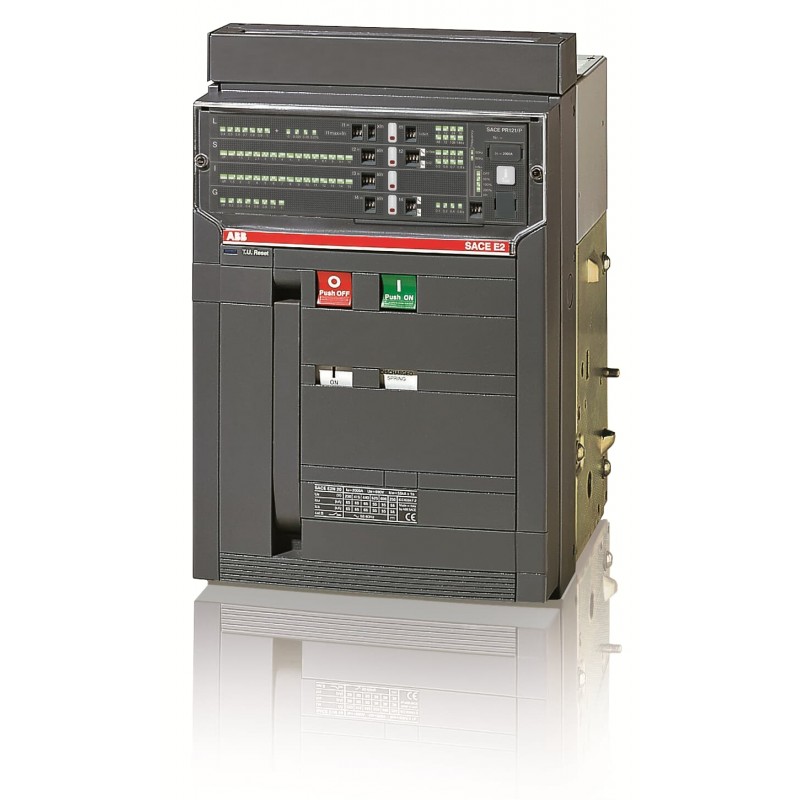

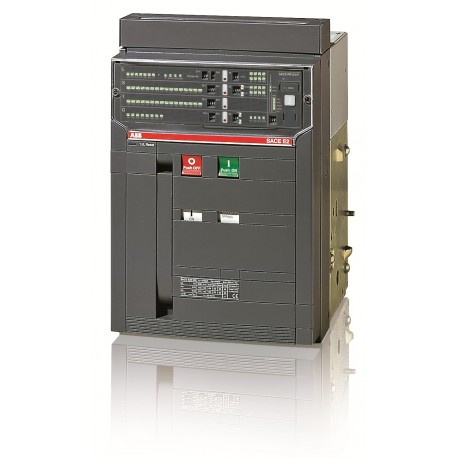

1SDA055985R1 ABB E2S1600 PR121/P LSI 3P F HR
1SDA055985R1
ABB
E2S1600 PR121/P LSI 3P F HR
E2S 1600 PR121/P-LSI In=1600A 3p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | dbab15a6-a358-46bc-aaa4-f15c1b9dcc6f Italy |
| SCIP simplificado | ac2251bf-bb71-4b03-9187-08a77b08778e Sweden |
| 5cd98092-c402-4735-ad82-ce4006f5cffa Germany | |
| 84c04570-6995-47eb-855e-cde9245aebbf France | |
| 8cb6c7da-a0ae-4a37-8f14-f6992fdb0446 Norway | |
| e2fd965b-74bb-4d9a-b201-8a0095c3128c Poland | |
| 3eb93673-de81-46c7-8c39-a7e8eaf65709 Poland | |
| 2286544b-8780-4a63-83db-17e4efdc8e72 Spain | |
| 8649ee25-ed0b-4727-ab45-5d1e441b1e78 Belgium | |
| 11570fcf-f77a-4593-907f-c4ec4be4e35f Netherlands | |
| aa980317-1919-4ad5-8b41-219915bdc722 Poland | |
| 9a0dd85f-4188-4d4d-8615-74a0907393aa Germany | |
| 108a19cd-4353-4518-801d-a883e94b4e22 Greece | |
| fe2781ff-6fe1-41cf-a960-e14158f2e23a Croatia | |
| f76c6d8a-3f4d-4981-9a8a-a1e67537e842 Bulgaria | |
| d85a8d93-c707-4b4f-b6d4-3ec8b4c4b185 Czech Republic | |
| 38da86ca-e924-44e0-b689-0d43cf211188 Finland | |
| 4d57d789-33f4-43d9-b12d-4c2c959abd8c Denmark | |
| d1691218-c52c-4503-929c-0f8fcfe89db3 Portugal | |
| 2c49d23a-e1fb-4fe5-ac7d-6816a0a221c0 Belgium | |
| 53f7d085-9565-45be-bfeb-b7baceea0878 Germany | |
| 83aab5b4-78f9-4ff6-b53e-0620d481ee36 Germany | |
| 2193be21-cd37-4da7-b555-fd2cb270d444 Germany | |
| 44299d5b-c437-4cca-a22d-b592dd99ed36 France | |
| a47f8ac9-890d-4d5e-bf88-250917a9752b Hungary | |
| dedcd782-dbed-4601-bc0f-aa91bf2de30a Sweden | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644573256 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 296 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 45 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 55 kg |
| Embalaje Nivel 1 EAN | 8015644573256 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 12000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 115 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 65 kA |
| durante 3 s 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E2 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0014 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E2S1600 PR121/P LSI 3P F HR - ABB - E2S1600 - 1SDA055985R1 | 89 Kbytes |
|
| E2S1600 1SDA055985R1 ABB E2S1600 PR121/P LSI 3P F HR | 69 Kbytes |
|
