ABBInterruptores automáticos1SDA055820R1 ABB E2B1600 PR122/P LSI 4P W MP

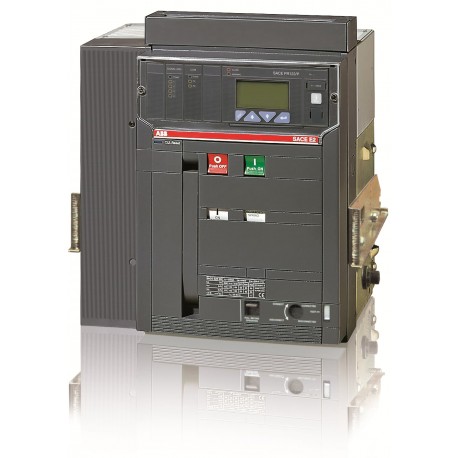

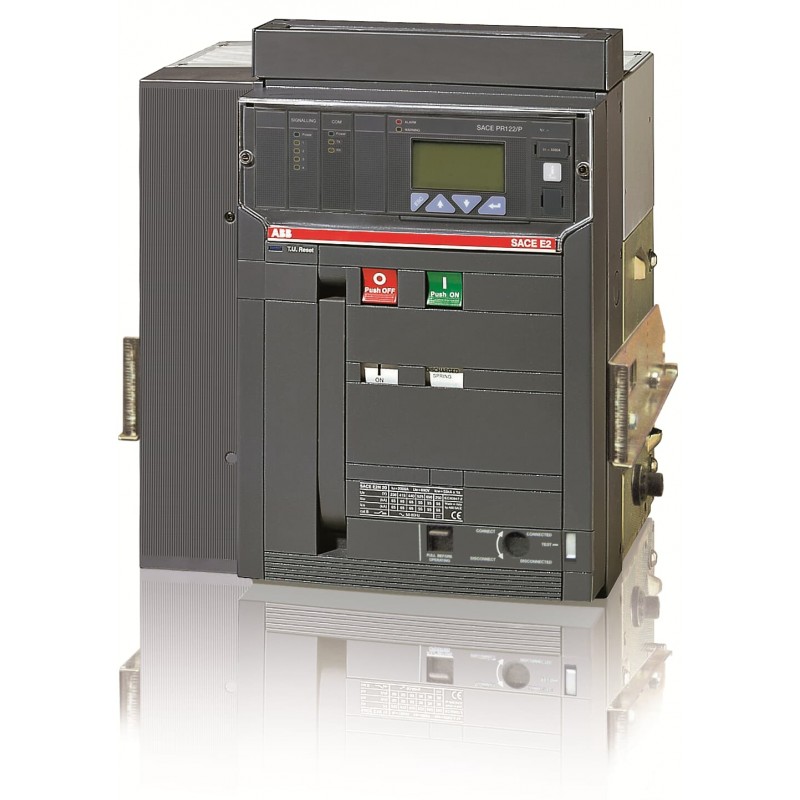

ABB 1SDA055820R1 1SDA055820R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA055820R1 ABB E2B1600 PR122/P LSI 4P W MP

Referencia: 1SDA055820R1

Fabricante: ABB

Descripción:

E2B1600 PR122/P LSI 4P W MP
E2B 1600 PR122/P-LSI In=1600A 4p W MP

Categorías:

  • Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
  • ABB > Interruptores automáticos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 12.256,53 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)Document availability on demand
SCIPb32f897c-7a56-4c4a-92fe-dbfc1a480eb2 Italy
SCIP simplificado26b04924-c7ac-4e1c-b27f-0f8ec3e6e11c France
4f31ec7a-161b-4b71-b798-c5965956d2b0 Spain
92a86b37-bc01-41c4-8ba9-1e3035d1a0cb Hungary
832a9c39-c3d6-490e-8a0b-a198b5b23c66 Germany
17f8c052-68f2-42fb-b8c1-f8fe30ba03cc Sweden
7d755bf3-c805-466b-b681-dc4a077a674c Germany
4258a212-5448-4bf3-a99a-22799f82ba0b Belgium
2dec6fbb-54ee-4b9e-b695-d168405e1646 Germany
9a6310b0-10b2-495f-acf0-b93c28f4f941 Poland
bae3a22a-706f-4b43-8616-334665d646e1 Norway
2bfab3d9-3762-4386-a86b-3ba7cc481c2c Belgium
e7109d6f-83ab-42b2-9c44-57b5b2c5cb3c Germany
ac960d3d-d167-4b7e-b7f0-2d3a0e8417f3 Denmark
34c4e5e2-eb74-49b2-970c-ef3748a9dc9b Finland
c033b899-f7e6-4fb3-9905-949bea905c5f Estonia
e4c19a47-e937-4cb6-a7ba-d90f89837f0d Portugal
145c451a-16d7-4474-a41e-222738839612 Greece
d6b405fb-c164-48a0-8dba-3a988ec951f4 Poland
aebda3ad-5e36-47eb-b6b1-7611128a8830 Sweden
8966d078-47a6-4757-9549-74e0b4d0dca6 Bulgaria
212cf0d1-f76f-4ffb-a3e3-a37c4cb29c57 Germany
cdb526d1-856c-4177-8aa7-adc0aacd2f48 Croatia
7b80880f-3435-4341-b7ec-aa20828f4106 Czech Republic
158661dc-c034-4c34-a40c-675ff55e46c5 Poland
e2c764e3-fa32-4f9b-bf08-defa270de0a4 Hungary
83e22757-b7b8-4d91-89dd-e4c01ae4b196 Netherlands
08a662af-7a49-4bac-9894-c80bdd97f6ff France
Ambiente
Información medioambiental9AKK10103A6076
Clasificación
EAN8015644571603
Cantidad mínima de pedido1 pieza
Código arancelario85362090
Dimensiones
Ancho del product414 mm
Alto del producto461 mm
Largo del product396.5 mm
Peso del product61 kg
Información de Embalaje
Embalaje Nivel 1 Unidades1 pieza
Embalaje Nivel 1 Ancho515 mm
Embalaje Nivel 1 Alto600 mm
Embalaje Nivel 1 Largo615 mm
Embalaje Nivel 1 Peso73 kg
Embalaje Nivel 1 EAN8015644571603
Información Adicional
Tipo de producto principalSACE Emax
Nombre del productoAir Circuit Breaker
Tipo de productoAir Circuit Breaker
VersiónW
Técnica
Tipo actualAC
Durabilidad eléctricaUe =< 440 V 12000 cycle
Ue = 500 ... 690 V 10000 cycle
30 cycles per hour
Durabilidad mecánica25000 cycle
60 cycles per hour
Número de polos4P
Pérdida de potencia215 W
Corriente nominal (In)1600 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento (Ie)1600 A
Tensión nominal de operación690 V AC
Capacidad nominal de corte en cortocircuito en servicio (Ics)(220 V AC) 42 kA
(230 V AC) 42 kA
(380 V AC) 42 kA
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(660 V AC) 42 kA
(690 V AC) 42 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 42 kA
durante 3 s 42 kA
Capacidad nominal de corte en cortocircuito (Icu)(220 V AC) 42 kA
(230 V AC) 42 kA
(380 V AC) 42 kA
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(660 V AC) 42 kA
(690 V AC) 42 kA
Corriente nominal ininterrumpida (Iu)1600 A
Tensión nominal (Ur)690 V
LiberarPR122/P-LSI
Tipo de desbloqueoEL
Nivel de rendimiento de cortocircuitoB
NormasIEC
SubtipoE2
Tipo de conexión del terminalDisyuntores extraíbles
Certificados y Declaraciones (Número de Documento)
Ficha técnica, información técnica1SDC200006D0209
Declaración de conformidad - CE1SDL000165R0014
Instrucciones y manuales1SDH000460R0005
1SDH000460R0105
Clasificaciones y estándares externos
Código de clasificación de objetosQ
UNSPSC39120000
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
