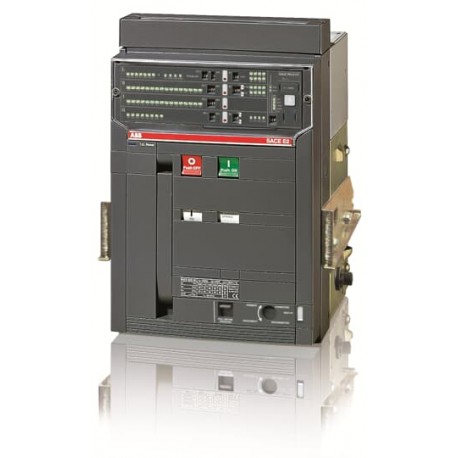

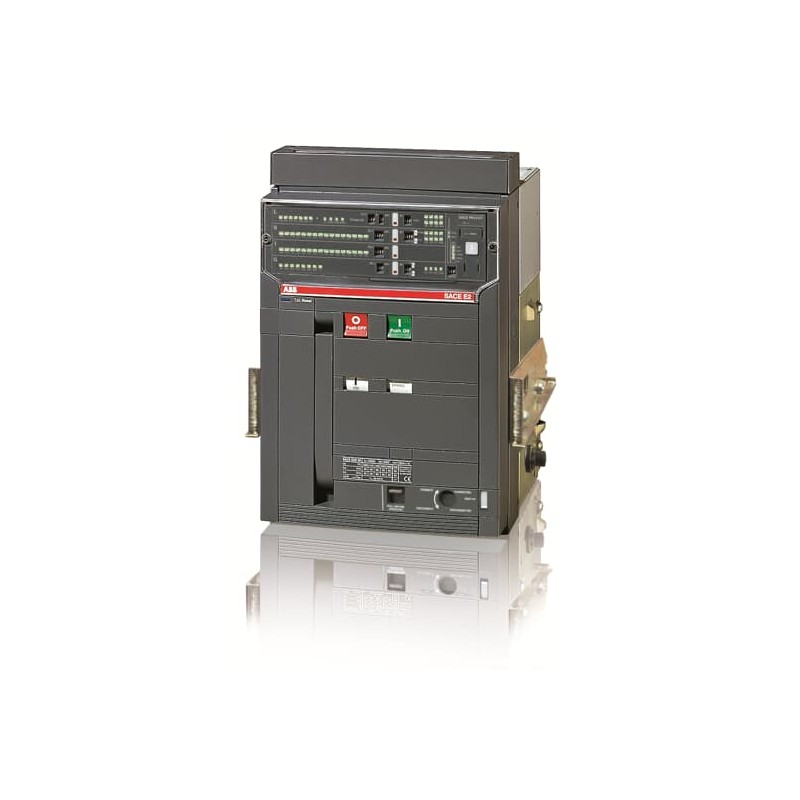

1SDA055809R1 ABB E2B1600 PR121/P LSI 3P W MP
1SDA055809R1
ABB
E2B1600 PR121/P LSI 3P W MP
E2B 1600 PR121/P-LSI In=1600A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 4afd7949-50c2-40bd-b947-aa4045bb0c91 Italy |
| SCIP simplificado | fcc69e21-be21-4ec6-a4da-db4b3d8f1a29 Poland |
| 05c14cb9-a443-458d-a092-d0af676a14f2 Sweden | |
| 24bf7f8a-acb9-416a-932b-10b1d2a38b29 Estonia | |
| 31abff2c-3cdb-4f36-9956-cfa371dd5041 Spain | |
| 2791aecb-2797-4049-a4fd-4bffff70d19e Germany | |
| d8f9e474-7905-4bc1-866d-437677eab982 Hungary | |
| af570228-e8b3-4a16-b17d-540363268d9b France | |
| dd54765f-beff-469d-aacd-3323faeebd74 France | |
| 88f83fd1-3e6a-4131-88b3-e652955ad071 Sweden | |
| cc8f1c10-11c8-431a-a3e8-f00d704f5d82 Belgium | |
| 96596f5b-b7dd-4890-b87f-5a304d2f5fa6 Germany | |
| bb3f624c-f769-4507-96ac-d19517a31fb1 Greece | |
| 6818b0a5-416e-4574-bbd7-db2c77311f88 Netherlands | |
| b5a098d6-6254-46f6-a71d-ad0165e122fa Germany | |
| ac5f00ec-367d-424d-9c77-ff49102be8e1 Bulgaria | |
| 50b848d4-f8b2-4cee-b028-18666b122461 Belgium | |
| 3f7065b0-91ce-43fe-baa9-ec90ecd6b26a Poland | |
| 751f9b19-c32e-4d18-8a0d-af972cf08b09 Czech Republic | |
| 602a7492-5b06-4c22-a74b-3fc1dfb1e2aa Croatia | |
| 1161f5a6-024d-45ea-85d1-76384ce85e51 Portugal | |
| 918789f2-dfc2-46e2-8017-a9777825e64e Hungary | |
| 21f86da9-79e7-4c5d-b2f7-c58647c58dd6 Poland | |
| cc5ef9ed-8f0f-4786-807a-37e236dc77bb Finland | |
| 0526c123-38ea-4db1-b56f-df2741e8f2b3 Norway | |
| bda81f77-1967-45fb-b1ae-049598f9529a Germany | |
| ccf3fb18-9fbb-47a2-9ff3-0323b382074a Germany | |
| 7e8fe44c-5bcb-443a-aac6-04f3692dd284 Denmark | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644571498 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 324 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 49 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 59 kg |
| Embalaje Nivel 1 EAN | 8015644571498 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 12000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 215 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 42 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E2 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0014 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E2B1600 PR121/P LSI 3P W MP - ABB - E2B1600 - 1SDA055809R1 | 89 Kbytes |
|
| E2B1600 1SDA055809R1 ABB E2B1600 PR121/P LSI 3P W MP | 71 Kbytes |
|
