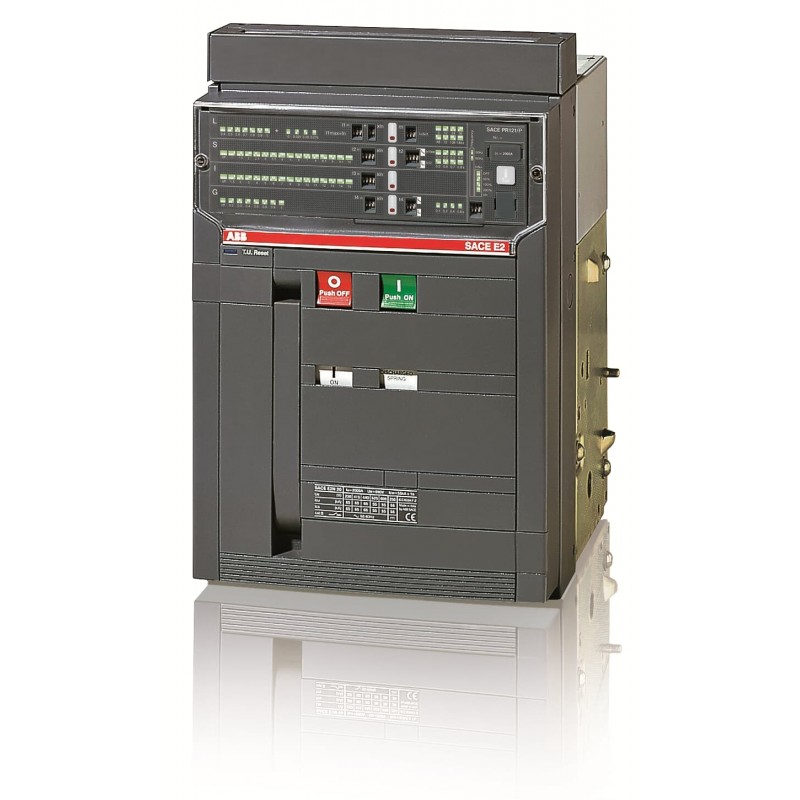

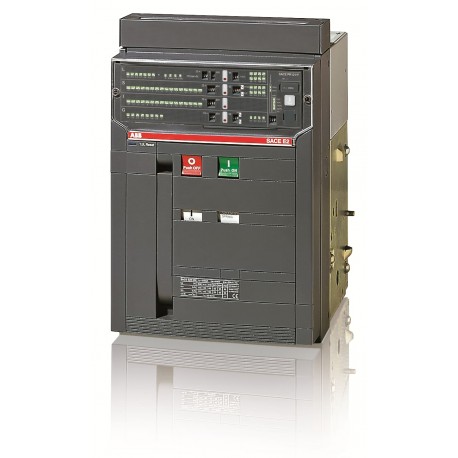

1SDA055793R1 ABB E2B1600 PR121/P LSI 3P F HR
1SDA055793R1
ABB
E2B1600 PR121/P LSI 3P F HR
E2B 1600 PR121/P-LSI In=1600A 3p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | c5cd6dd4-2fd8-4269-aab9-b418a615ec39 Italy |
| SCIP simplificado | d90babe2-160f-4f82-a1d8-e9d9f51fc43c Sweden |
| cc9c10ca-9629-4a7f-ac7b-b4862e87d40d France | |
| 25a449f3-3e7f-42a2-b714-a0bda01f4cd8 Germany | |
| 8683f9a3-db37-44cf-af8e-3279a9a74b7a Poland | |
| 2e9a8822-1b02-4bf3-ade3-c78fac56362d Norway | |
| c3a92962-f407-4934-97d0-a87d6aa0babe Spain | |
| 8ff73e61-d57e-4873-ad43-9431b4ee8af7 Poland | |
| 6e8ed26b-73df-44aa-aa0c-d5f15adc9428 Netherlands | |
| 8b9c6465-4f14-4631-a7e0-747d89cb0ee0 Poland | |
| e29ed79e-eea9-4880-b45a-24c37c8b08c7 Germany | |
| f7da3193-834d-4b4e-8c1d-9ec5ca280e45 Czech Republic | |
| 09babb37-5e73-4321-86db-1d6223c05b6e Croatia | |
| 4e1eaef7-665d-43fc-8f0e-1bd75b9c1c1b Greece | |
| f53d2a54-d21d-49f7-897f-8ee06c1b104d Bulgaria | |
| 7416197c-577f-4390-ab0a-238b93014c3a Finland | |
| bd49919c-3f5e-476c-baf0-eba2a39d5e8c Germany | |
| 4f048a00-573b-4fd2-853d-8302120a3d23 Belgium | |
| d425f12e-69cc-4b1b-9b9f-a28b64d7c2ad Germany | |
| 99b86836-0564-4527-bb1f-1beb5563d293 Denmark | |
| 917341bf-ea1d-48e0-8844-97cd0e7cbded Portugal | |
| c9fbdafa-e51f-4592-97eb-77aeeb91b9eb France | |
| 930fda28-f40b-4bb7-89ca-6326975b46f6 Germany | |
| a6952436-2876-414d-8091-e5ea50f79b1b Hungary | |
| 3b5025d9-86b9-4b1a-b22b-94c28d252aa3 Belgium | |
| ed5712ac-7d73-4721-8723-20977f3ee01e Sweden | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644571337 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 296 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 45 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 55 kg |
| Embalaje Nivel 1 EAN | 8015644571337 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 12000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 115 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 42 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E2 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0014 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E2B1600 PR121/P LSI 3P F HR - ABB - E2B1600 - 1SDA055793R1 | 89 Kbytes |
|
| E2B1600 1SDA055793R1 ABB E2B1600 PR121/P LSI 3P F HR | 69 Kbytes |
|
