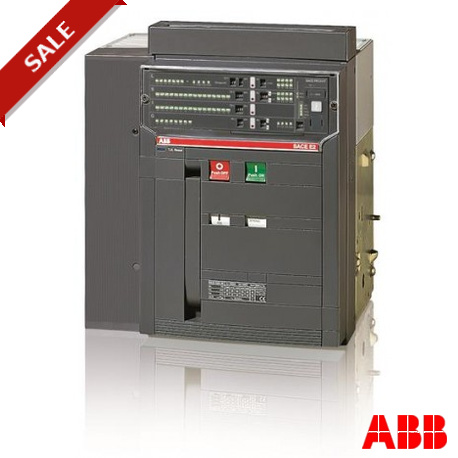

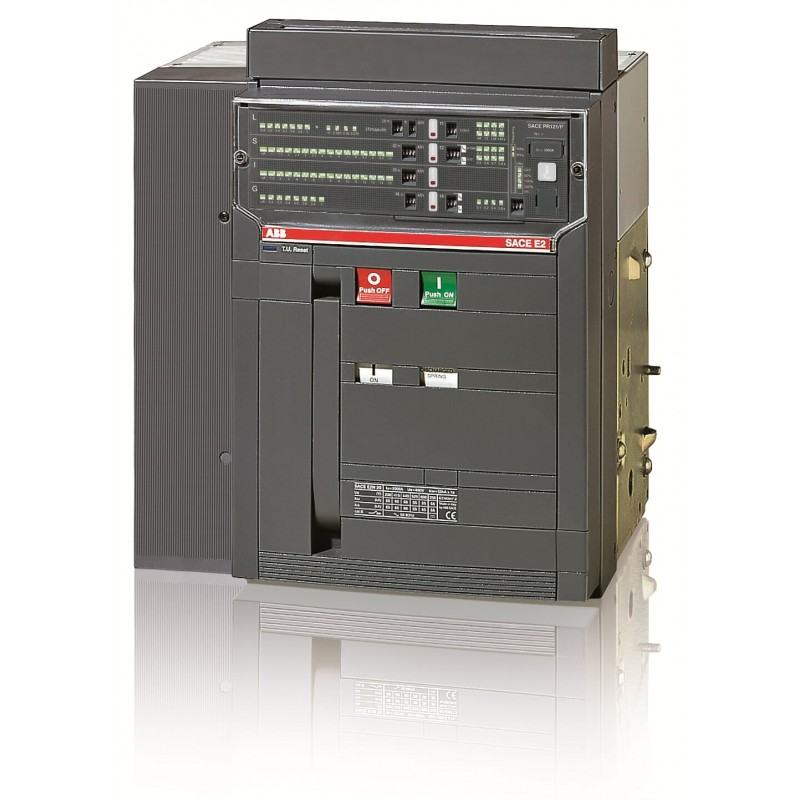

1SDA055800R1 ABB E2B1600 PR121/P LI 4P F HR
1SDA055800R1
ABB
E2B1600 PR121/P LI 4P F HR
E2B 1600 PR121/P-LI In=1600A 4p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 9d31ed4e-34f1-4136-bc62-c9eafca9d839 Italy |
| SCIP simplificado | 7f421f4c-a91d-4310-8049-545a28916716 Hungary |
| 5f969a1f-9f03-485e-b20b-0c68f1e55600 Spain | |
| 5e2c83ef-b933-4f2d-b2d5-baf1c15ea863 France | |
| d9eba03f-d233-4e1b-a183-746f7184b86d Norway | |
| 32228d55-4ef8-4d32-bcd6-7934e812e8ba Poland | |
| 362e74c7-5f7b-4957-94ce-f4986b8a63af Germany | |
| 6ea19468-9cb9-4550-8845-495f1a24529a Belgium | |
| a79a2ae7-248b-46a4-b3b4-3d9ac29ce6bd Finland | |
| f30f624c-8f4a-4c89-9476-77b8685f2c73 Denmark | |
| d137f1d9-48ce-4f4b-9f78-fbe7c90949c2 Germany | |
| fb6eedc6-f133-4fed-9660-bc7043bac842 Poland | |
| 47ae8af9-bb18-4777-a53b-1ee530d1f0bb Bulgaria | |
| cc915fb9-0c87-4ccc-a578-48091261de16 Sweden | |
| 2d8e49da-380a-41fc-b3f0-17b6140fd19a Portugal | |
| 03364727-ebbe-4b1b-a0e4-35a045fc76dd Estonia | |
| d61eba8e-3e1f-441c-ba23-b1bf1f81a6bb Greece | |
| b283f223-6d05-41dd-9efd-56be9b6e20d3 Croatia | |
| 9a2d4b87-3158-4b47-8b0e-41af0032227a Germany | |
| 5f637f1c-ff01-4e62-8367-3d64ebf46804 Hungary | |
| 6619403c-4268-4984-a66d-a59556b8ae0e Netherlands | |
| 64bb7dc9-f83f-485c-b850-7c12c88a6a77 Poland | |
| e016313b-0167-4c43-85d0-fc81a63b1b4d Czech Republic | |
| 24e959df-36de-4a08-9a0d-ec858f8c29f8 France | |
| 1ef288c6-4fa6-46d6-a6d6-344cdb5d3577 Belgium | |
| 2228a3b3-f215-4741-a667-2455ca47df9f Sweden | |
| 8a98345b-878b-4bbf-b506-15441c1d0121 Germany | |
| 1eb7d659-4b84-4830-945d-4d67f67adeb1 Germany | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644571405 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 386 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 56 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 68 kg |
| Embalaje Nivel 1 EAN | 8015644571405 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 12000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 115 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 42 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E2 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0014 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E2B1600 PR121/P LI 4P F HR - ABB - E2B1600 - 1SDA055800R1 | 89 Kbytes |
|
| E2B1600 1SDA055800R1 ABB E2B1600 PR121/P LI 4P F HR | 72 Kbytes |
|
