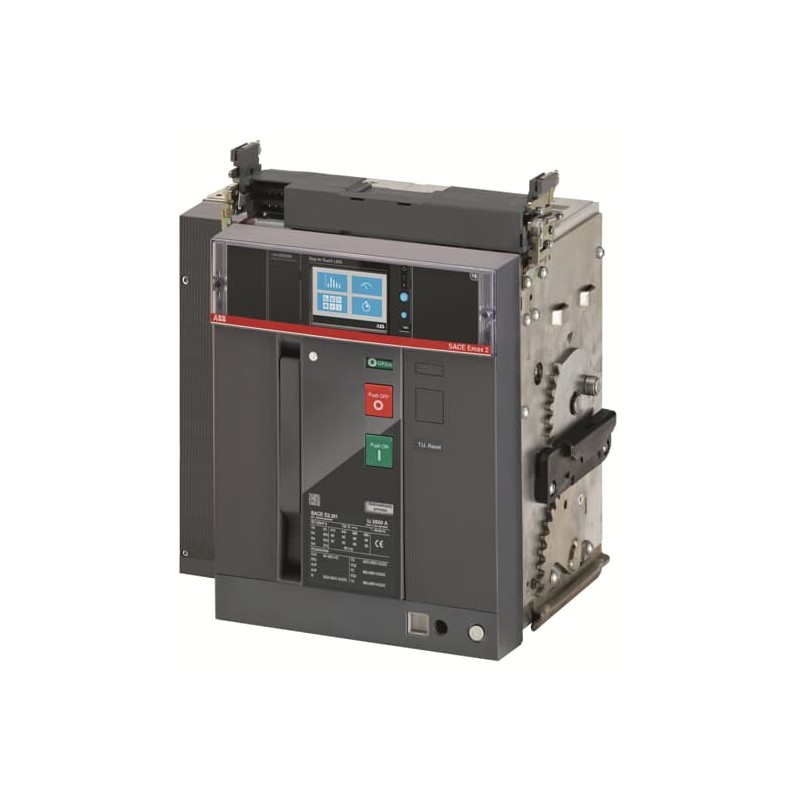

1SDA072884R1 ABB E2.2S 800 Ekip Touch LI 4P W MP
1SDA072884R1
ABB
E2.2S 800 Ekip Touch LI 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | a6e27ca6-bfa7-4bca-a362-0ded41bbdfd5 Italy |
| SCIP simplificado | 7ae67f89-9833-474e-b185-74862eff420c Croatia |
| ca062669-1097-465d-9475-7fd099c6d3d5 Netherlands | |
| 68bb72c1-a2fe-4c6b-a359-451c9d057a04 Portugal | |
| c97ef956-e37c-45a3-8cec-b06c0be7885d Sweden | |
| 46c5fb33-8e1b-431e-8351-6b1309c3243f Germany | |
| 455150d6-4c0f-44c8-8754-8b11e18c0bca Norway | |
| 35cc6fe5-4921-4eb3-9983-b5c11f59552e France | |
| 46bc5b0a-259d-4970-bac7-069e0999c23d Finland | |
| 9761fdd7-28d9-43d0-9f1f-1dce309bbcb8 Germany | |
| 94335bae-f087-4288-97bd-2c56b8a8859e Greece | |
| 68bb72c1-a2fe-4c6b-a359-451c9d057a04 Portugal | |
| 4f20e1e0-8ede-43e6-a01a-6c8fa9f35b6d Poland | |
| 5713ddd4-b97f-4891-bdc2-156f51c7619d Poland | |
| 489b3fa2-0bca-4209-8aa8-9bcd5c784f61 Hungary | |
| add0cbd0-e1fa-4fc3-b46f-380351a485b0 France | |
| 06d3d74d-8209-466a-bd21-7c45823cf9cf Germany | |
| 8125cc7b-d99e-4114-a83e-1689ff16ad94 Spain | |
| fd32e178-cad6-42de-8837-6b6af687f682 Belgium | |
| c97ef956-e37c-45a3-8cec-b06c0be7885d Sweden | |
| 35cc6fe5-4921-4eb3-9983-b5c11f59552e France | |
| a32a02b0-7ac0-4613-8a5e-792d6a90409b Germany | |
| 40062570-93ba-48bc-85d5-7113aff4ae8c Sweden | |
| 8125cc7b-d99e-4114-a83e-1689ff16ad94 Spain | |
| ea5a0d5e-9d56-44f3-b3d2-f31bcc5c0281 Estonia | |
| db78833b-84f1-4797-a8f9-e57564cfa705 Poland | |
| 4f20e1e0-8ede-43e6-a01a-6c8fa9f35b6d Poland | |
| ea5a0d5e-9d56-44f3-b3d2-f31bcc5c0281 Estonia | |
| add0cbd0-e1fa-4fc3-b46f-380351a485b0 France | |
| 18046556-c8e5-4a15-b10b-caba35b72d03 Hungary | |
| ca062669-1097-465d-9475-7fd099c6d3d5 Netherlands | |
| aa0df65f-1db9-46c7-a484-56de803d236c Czech Republic | |
| 5bd133ad-e665-467c-aa7f-13afc338a25d Bulgaria | |
| e9059291-470e-494d-ad9e-85ae631d3ae9 Germany | |
| 46bc5b0a-259d-4970-bac7-069e0999c23d Finland | |
| 7ae67f89-9833-474e-b185-74862eff420c Croatia | |
| c76cd4a0-69d4-40b3-b57f-d4d212137192 Belgium | |
| 06d3d74d-8209-466a-bd21-7c45823cf9cf Germany | |
| a32a02b0-7ac0-4613-8a5e-792d6a90409b Germany | |
| 18046556-c8e5-4a15-b10b-caba35b72d03 Hungary | |
| db78833b-84f1-4797-a8f9-e57564cfa705 Poland | |
| aa0df65f-1db9-46c7-a484-56de803d236c Czech Republic | |
| 40062570-93ba-48bc-85d5-7113aff4ae8c Sweden | |
| 46c5fb33-8e1b-431e-8351-6b1309c3243f Germany | |
| 5713ddd4-b97f-4891-bdc2-156f51c7619d Poland | |
| 489b3fa2-0bca-4209-8aa8-9bcd5c784f61 Hungary | |
| 94335bae-f087-4288-97bd-2c56b8a8859e Greece | |
| 805bbc69-5308-489d-8053-c01f5f9781fa Denmark | |
| 9761fdd7-28d9-43d0-9f1f-1dce309bbcb8 Germany | |
| 5bd133ad-e665-467c-aa7f-13afc338a25d Bulgaria | |
| 805bbc69-5308-489d-8053-c01f5f9781fa Denmark | |
| e9059291-470e-494d-ad9e-85ae631d3ae9 Germany | |
| 455150d6-4c0f-44c8-8754-8b11e18c0bca Norway | |
| c76cd4a0-69d4-40b3-b57f-d4d212137192 Belgium | |
| fd32e178-cad6-42de-8837-6b6af687f682 Belgium | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZBSPEFAD000A000000XX |
| EAN | 8015644767341 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 407 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 55 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 60 kg |
| Embalaje Nivel 1 EAN | 8015644767341 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0432 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 15000 cycle |
| Ue = 500 ... 690 V 15000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 72 W |
| Corriente nominal (In) | 800 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 66 kA |
| durante 3 s 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 85 kA |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Corriente nominal ininterrumpida (Iu) | 800 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Touch LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001000R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 800 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 85 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 320.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1200.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2S 800 Ekip Touch LI 4P W MP - ABB - E2.2S800 - 1SDA072884R1 | 95 Kbytes |
|
| E2.2S800 1SDA072884R1 ABB E2.2S 800 Ekip Touch LI 4P W MP | 67 Kbytes |
|
