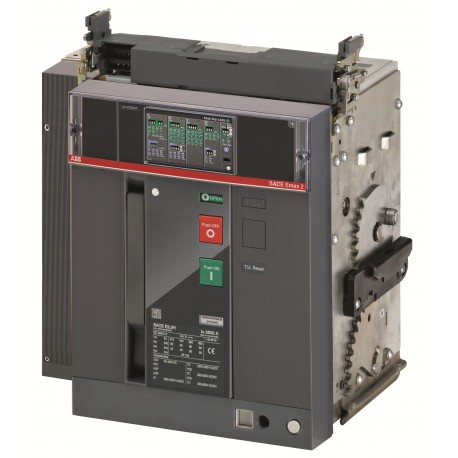

1SDA072983R1 ABB E2.2S 1600 Ekip Dip LSIG 4P W MP
1SDA072983R1
ABB
E2.2S 1600 Ekip Dip LSIG 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | e7fed574-7e4c-407d-8727-9c64c295f1db Italy |
| SCIP simplificado | c67f26f0-55dc-471d-b045-81719704a6e0 Germany |
| 0af2cfa3-15a6-40a9-aaeb-518c01e1d6c2 Spain | |
| 39c1874e-37fb-46a9-bb17-8a43ef604926 Belgium | |
| ef874c67-0071-4b5a-830f-c5c3d194939e France | |
| 81dff1d0-292b-400f-a4a7-22e179dddaac Hungary | |
| b64104d4-c4ef-4239-87c8-84e4dea026de France | |
| 9734f0c1-87e5-4a3a-b329-13025f63acb6 Norway | |
| 26346eb6-57db-41b5-bf40-8d329b4b63d2 Finland | |
| 22ab5156-d579-4f10-9b01-a5b5fc61cfb3 Greece | |
| e967fd04-89b9-4d56-afe1-243506e55ec3 Netherlands | |
| 747356d9-8ef6-4800-8531-86aa8e7c7184 Estonia | |
| 049a622e-549e-4ae8-9e49-835d2392d22b Germany | |
| 68f38bec-ae52-470f-9a0e-4aac3aaba751 Denmark | |
| 5fb331bd-65f4-4c32-b6ec-53cb9136a6f3 Germany | |
| 265ca643-5130-4e4c-9a44-5d760ef243f8 Belgium | |
| 763beba7-11f1-4591-addf-c519ac22dd35 Sweden | |
| 2a487862-633b-4dc8-89da-ec7e075f8c31 Germany | |
| 9f0d14d2-f1a7-422f-960a-cd1d71e9027b Germany | |
| e97248b9-ff04-49a6-9db6-c85b24fa5715 Croatia | |
| 06c22c2b-b001-464c-aaba-5447fe5fe87a Poland | |
| 43a99071-5b45-4426-9bbb-f7efb759d9f3 Hungary | |
| 917e9505-d4c6-467c-b636-f74f4223391f Czech Republic | |
| be1b24c8-b3b6-465c-ad31-21903b903823 Poland | |
| ceefb118-0a40-44c1-b748-37a42ad223a3 Poland | |
| 7eb809d3-844b-4eb6-981b-8878f6dae449 Sweden | |
| 19ad5206-c680-4bdf-8d76-6fe23a7ab1ee Bulgaria | |
| d14c10de-2da0-4dff-97e5-1388686c0abc Portugal | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZBSSEJAC000A000000XX |
| EAN | 8015644768331 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 407 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 55 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 60 kg |
| Embalaje Nivel 1 EAN | 8015644768331 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0432 |
| Técnica | |
| Capacidad de conexión | 1200 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 12000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 288 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 66 kA |
| durante 3 s 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 85 kA |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Dip LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001000R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1600 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 85 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1600 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 16000 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 2400.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2S1600 1SDA072983R1 ABB E2.2S 1600 Ekip Dip LSIG 4P W MP | 68 Kbytes |
|
