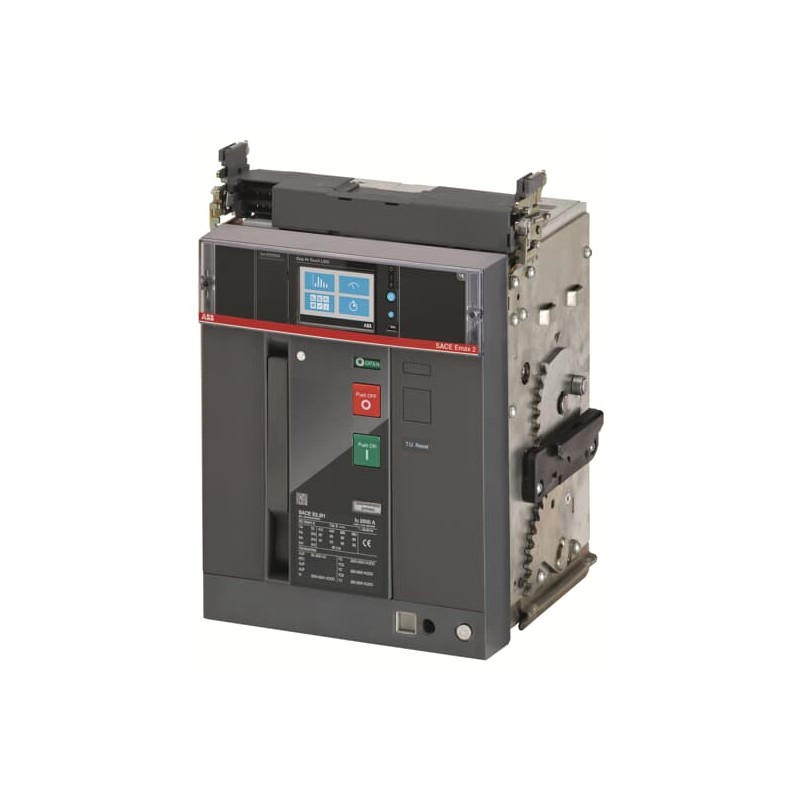

1SDA072288R1 ABB E2.2S 1000 Ekip HiTouch LSI 3P W MP
1SDA072288R1
ABB
E2.2S 1000 Ekip HiTouch LSI 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 4747eefa-5025-4849-bcfc-b1b0914b4489 Italy |
| SCIP simplificado | eaa2985c-0e2e-4275-b43b-111ea56f6d7a Germany |
| a368a1ea-b872-4388-b1b6-a38b8d519339 Hungary | |
| b2a7e2a5-f7db-48e9-afe5-943e76af84cd Spain | |
| b4d852cc-7732-4a88-bd99-0eb5858ef27d Belgium | |
| 5b2a5d0a-d8f3-470d-ae92-fae3d3eea0d5 Germany | |
| b4d76476-297e-4080-84bf-fb833f788078 Germany | |
| ddb55402-82aa-4a91-a595-486bd2de0691 France | |
| 23b392a5-b705-4161-a219-b4a9076d3a58 Croatia | |
| a2ee6b70-1396-47ab-8884-c797dff90ca5 Finland | |
| 7ba9bbd3-840e-4276-942b-ae1ffc29c35a Estonia | |
| 60a57ebf-5daa-4318-ba26-0d94cc9e589f Greece | |
| 220ce131-a106-45b8-94fb-0014bc952272 Belgium | |
| 2fb793b8-1169-4efb-9b5e-72bbd611cafd Sweden | |
| a633ac54-a868-474f-8d04-9d6840c2a90f Germany | |
| e4829c7b-cfc7-45d9-b76d-8cf6ee614b43 Germany | |
| e398516c-07d7-4822-815a-c4637a55f807 Denmark | |
| 7521f7f7-3b32-4611-9afa-a59a597ba5e7 France | |
| 4f6f4333-fb3d-4c86-adc5-5c844806b6de Netherlands | |
| 3c510c0b-14e0-4e66-bd80-cf6bc2e0a2a7 Poland | |
| 6097a857-0ae6-4a74-9c52-29059d70d741 Norway | |
| 2dba6c14-4245-4fb8-a9d0-0293f30f0e8f Hungary | |
| 4bbdc680-7619-4924-bf32-a70b7ade9461 Czech Republic | |
| dbf7d904-a164-44e7-bb0b-ad8d76d6a5a6 Poland | |
| b575de19-3f25-4de3-a932-b81fd409269b Poland | |
| 160136f6-1905-4e46-b224-d40b29baeb8c Bulgaria | |
| 5cf9253f-7f56-49d2-a770-44f1d169f9cb Sweden | |
| d6c33076-9090-4659-923c-1d33e8cc0d8d Portugal | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z2SQEGAJ200A000000XX |
| EAN | 8015644761387 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 317 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 48 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 53 kg |
| Embalaje Nivel 1 EAN | 8015644761387 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0431 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 15000 cycle |
| Ue = 500 ... 690 V 15000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 113 W |
| Corriente nominal (In) | 1000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 66 kA |
| durante 3 s 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 85 kA |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Corriente nominal ininterrumpida (Iu) | 1000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Hi-Touch LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001000R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 85 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1000 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 10000 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1500.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2S 1000 Ekip HiTouch LSI 3P W MP - ABB - E2.2S1000 - 1SDA072288R1 | 94 Kbytes |
|
| E2.2S1000 1SDA072288R1 ABB E2.2S 1000 Ekip HiTouch LSI 3P W MP | 67 Kbytes |
|
