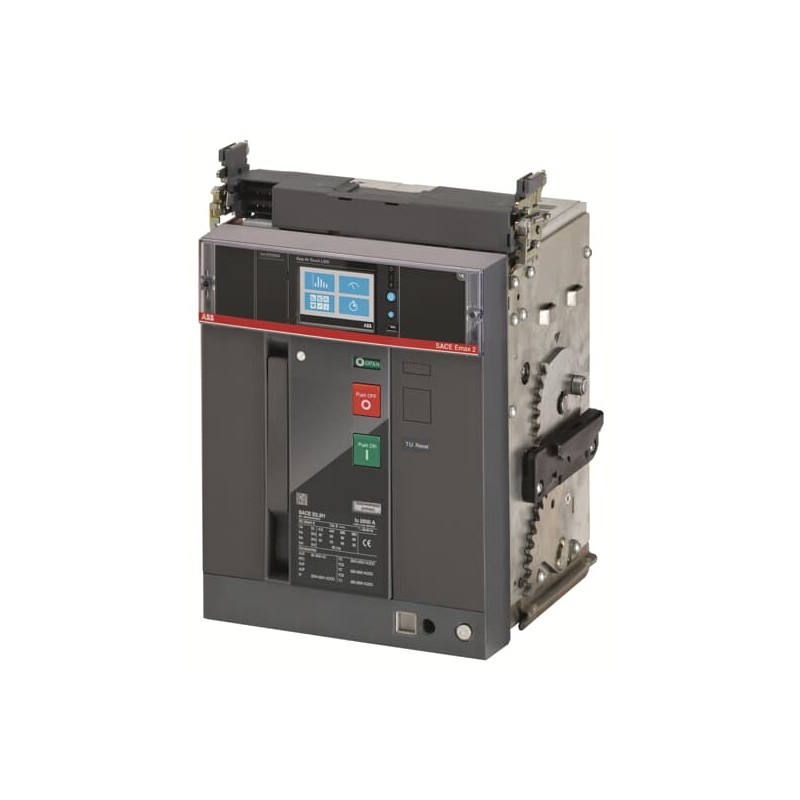

1SDA072417R1 ABB E2.2N 2500 Ekip G Touch LSIG 3P W MP
1SDA072417R1
ABB
E2.2N 2500 Ekip G Touch LSIG 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 73a3795d-3773-44fd-9c3e-18729f1cf8f4 Italy |
| SCIP simplificado | c5ddbb1b-c57a-440d-b3b9-d44141ed28b2 Sweden |
| 661c40dd-4c4f-4001-a891-b9cdf965966a France | |
| 073a63c1-4d9a-44f2-9036-c1f9888607d9 Poland | |
| 5b71e192-05b0-4459-9559-bbd49e36f640 Germany | |
| 7d17edbf-7e27-422e-a298-4ea4d7d4c4a4 France | |
| cf1dbb1c-5a7e-4bb7-8784-735ba4735dfa Germany | |
| 13caac63-8551-41c0-a9c8-edea5d8b9329 Sweden | |
| c7c6f870-70e5-4290-b80d-fca1c8d253d2 Hungary | |
| ac33501b-cdb1-4604-8ed9-64bae2bf1f40 Poland | |
| 7d17edbf-7e27-422e-a298-4ea4d7d4c4a4 France | |
| 15125b18-5b15-4014-9e6d-0b546e32224e Estonia | |
| cb9670cd-e655-47a7-bf5e-9129cd777e57 Spain | |
| 15125b18-5b15-4014-9e6d-0b546e32224e Estonia | |
| cb9670cd-e655-47a7-bf5e-9129cd777e57 Spain | |
| c4325dde-71c0-43d9-ba27-f690941e305a Belgium | |
| 213c0151-6755-406f-b923-b47dd9fbff45 Hungary | |
| dc64b9a0-9de6-4875-b33c-95b6bed9c46a Germany | |
| 8186da3d-6033-4db0-a953-e8675c8b8043 Denmark | |
| 5a4568bb-0e1f-404c-9449-20fe9195f508 Bulgaria | |
| 8a97522d-d158-457d-89dc-9dd36ec2a934 Germany | |
| 28499bfd-9831-423c-a33c-18f6922ddc84 Norway | |
| e143e3c7-8cb6-48c5-b04b-15fffbe60b67 Belgium | |
| b501c0d6-0836-421d-98db-e06c7ac106c9 Czech Republic | |
| 073a63c1-4d9a-44f2-9036-c1f9888607d9 Poland | |
| 3e4903c8-0018-472a-b9f8-350a5bbf10d5 Germany | |
| e143e3c7-8cb6-48c5-b04b-15fffbe60b67 Belgium | |
| 8a97522d-d158-457d-89dc-9dd36ec2a934 Germany | |
| c5ddbb1b-c57a-440d-b3b9-d44141ed28b2 Sweden | |
| c894d180-fabb-4d5a-af2b-0c8bad3dded6 Finland | |
| e957b8b3-c24a-4d6b-aee3-b5e3b9c495ce Croatia | |
| 13caac63-8551-41c0-a9c8-edea5d8b9329 Sweden | |
| cf1dbb1c-5a7e-4bb7-8784-735ba4735dfa Germany | |
| c7c6f870-70e5-4290-b80d-fca1c8d253d2 Hungary | |
| 5b71e192-05b0-4459-9559-bbd49e36f640 Germany | |
| 5a4568bb-0e1f-404c-9449-20fe9195f508 Bulgaria | |
| b501c0d6-0836-421d-98db-e06c7ac106c9 Czech Republic | |
| 661c40dd-4c4f-4001-a891-b9cdf965966a France | |
| c894d180-fabb-4d5a-af2b-0c8bad3dded6 Finland | |
| dc64b9a0-9de6-4875-b33c-95b6bed9c46a Germany | |
| 54fd84fb-ffbc-45aa-a6ca-527543957247 Portugal | |
| 4e4a67ab-feaa-4c16-bcf2-70510858b0c5 Netherlands | |
| e957b8b3-c24a-4d6b-aee3-b5e3b9c495ce Croatia | |
| 3e4903c8-0018-472a-b9f8-350a5bbf10d5 Germany | |
| 8186da3d-6033-4db0-a953-e8675c8b8043 Denmark | |
| a7559ee2-b210-4da5-964e-ee05604f5a08 Poland | |
| 28499bfd-9831-423c-a33c-18f6922ddc84 Norway | |
| 213c0151-6755-406f-b923-b47dd9fbff45 Hungary | |
| 63fcc529-2575-45e4-8d41-b41cae809998 Greece | |
| 63fcc529-2575-45e4-8d41-b41cae809998 Greece | |
| c4325dde-71c0-43d9-ba27-f690941e305a Belgium | |
| ac33501b-cdb1-4604-8ed9-64bae2bf1f40 Poland | |
| 54fd84fb-ffbc-45aa-a6ca-527543957247 Portugal | |
| 4e4a67ab-feaa-4c16-bcf2-70510858b0c5 Netherlands | |
| a7559ee2-b210-4da5-964e-ee05604f5a08 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z2NUELAN200A000000XX |
| EAN | 8015644762674 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 317 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 48 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 53 kg |
| Embalaje Nivel 1 EAN | 8015644762674 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 8000 cycle |
| Ue = 500 ... 690 V 7000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 550 W |
| Corriente nominal (In) | 2500 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 66 kA |
| (230 V AC) 66 kA | |
| (380 V AC) 66 kA | |
| (400 V AC) 66 kA | |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 66 kA |
| durante 3 s 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Corriente nominal ininterrumpida (Iu) | 2500 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip G Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 2500 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 66 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1000.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1500.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 3750.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2N 2500 Ekip G Touch LSIG 3P W MP - ABB - E2.2N2500 - 1SDA072417R1 | 95 Kbytes |
|
| E2.2N2500 1SDA072417R1 ABB E2.2N 2500 Ekip G Touch LSIG 3P W MP | 67 Kbytes |
|
