ABBBastidor "Megamax-Emax"E2.21SDA073017R1 ABB E2.2N 2000 Ekip G Touch LSIG 4P W MP

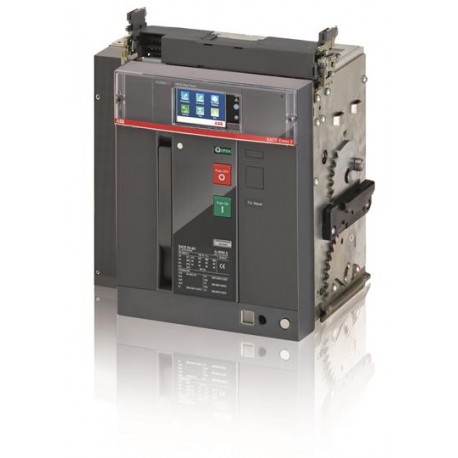

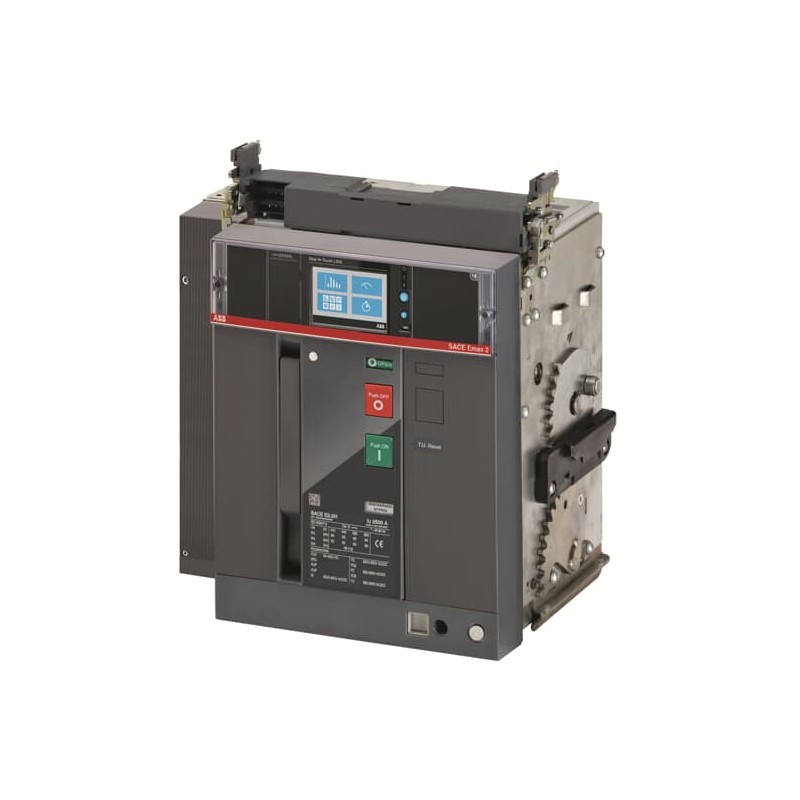

ABB 1SDA073017R1 1SDA073017R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA073017R1 ABB E2.2N 2000 Ekip G Touch LSIG 4P W MP

Referencia: 1SDA073017R1

Fabricante: ABB

Descripción:

E2.2N 2000 Ekip G Touch LSIG 4P W MP
E2.2N 2000 Ekip G Touch LSIG 4p WMP

Categorías:

  • Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
  • ABB > Bastidor "Megamax-Emax" > E2.2

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 12.904,71 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

El traslado de PARTE DE C. INTERRUPTOR de SACE EMAX2 E2.2N 2000 de CUATRO POLOS de ESTADO SÓLIDO de LIBERACIÓN de CA EN la EKIP/G/TOUCH-LSIG R 2000 EQUIPADO CON: 4 contactos AUXILIARES Y C. INTERRUPTOR EN POSICIÓN de ABIERTO-CERRADO

El pedido

  • EAN:
    8015644768676
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362090

Dimensiones

  • Neto Del Producto Anchura:
    407mm
  • Neto Del Producto De La Altura:
    425mm
  • Producto De La Profundidad De La Red:
    383mm
  • Peso Neto Del Producto:
    49kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    535 mm
  • Paquete De Nivel 1 Altura:
    618 mm
  • Paquete De Nivel 1 Longitud:
    420 mm
  • Paquete De Nivel 1 Peso Bruto:
    60 kg
  • Paquete de Nivel 1 EAN:
    8015644609139

Información Adicional

  • Tipo De Corriente:
    CA
  • Eléctrica Durabilidad:
    Ue =< 440 V 10000 ciclo
    Ue = 500 ... 690 V 8000 ciclo
    30 ciclos por hora
  • La Durabilidad Mecánica:
    25000 ciclo
    60 ciclos por hora
  • Neutral Polo Actual ([%Ui]):
    100 %
  • Número de Polos:
    4
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 450 W
  • Producto Principal Tipo:
    SACE Emax 2
  • Nombre De Producto:
    Un Interruptor Automático De Circuito
  • Tipo De Producto:
    CBMP
  • Corriente Nominal (In):
    2000
  • Nominal Soportada De Impulso De Tensión (Uimp):
    acc. IEC 60947-2 12 kV
  • Tensión Nominal De Aislamiento (Uyo):
    AC 1000 V
  • Tensión Nominal:
    690 V CA
  • De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
    (220 V AC) 66 kA
    (230 V AC) 66 kA
    (380 V AC) 66 kA
    (400 V AC) 66 kA
    (415 V AC) 66 kA
    (440 V AC) 66 kA
    (500 V AC) 66 kA
    (660 V CA) 66 kA
    (690 V AC) 66 kA
  • De Servicio nominal de corte en cortocircuito de la Capacidad, en % de la Uci (Ics):
    100 %
  • Nominal de Corta duración Corriente asignada (Icw):
    para 1 s 66 kA
    durante 3 s 50 kA
  • Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
    (400 V AC) 66 kA
    (415 V AC) 66 kA
    (440 V AC) 66 kA
    (500 V AC) 66 kA
    (525 V AC) 66 kA
    (690 V AC) 66 kA
  • Nominal De Corriente Ininterrumpida (Iu):
    2000
  • Tensión Nominal (Ur):
    690 V
  • Tipo De Versión:
    EL
  • Normas:
    IEC 60947
  • Sub-tipo:
    E2.2
  • Versión:
    W

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 4:
    EC000228 - circuito de Potencia interruptor de potencia para trafo/generador/instalación prot.
  • ETIM 5:
    EC000228 - circuito de Potencia interruptor de potencia para trafo/generador/instalación prot.
  • Objeto Código De Clasificación:
    Q

ETIM for 1SDA073017R1 Interruptores de baja tensión (EC000228)

CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor2000 A
CaracterísticaTensión nominal (EF003977)
Valor690 V
CaracterísticaCorriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048)
Valor66 kA
CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor2000 A
CaracterísticaRango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129)
Valor1200.0 A
CaracterísticaRango de ajuste de liberación instantánea de cortocircuito (EF007131)
Valor3000.0 A
CaracterísticaProtección de fallo a tierra integrada (EF007296)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión a través de parte de chasis separada
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorNo
CaracterísticaMontaje en rail DIN opcional (EF008904)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor4
CaracterísticaCon alarma activada (EF007006)
ValorSí
CaracterísticaCon liberación de baja tensión integrada (EF001390)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaPosición de la conexión para el circuito principal de tensión (EF006671)
ValorConexión a través de parte de chasis separada
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaAparato completo con dispositivo de protección (EF008906)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30
