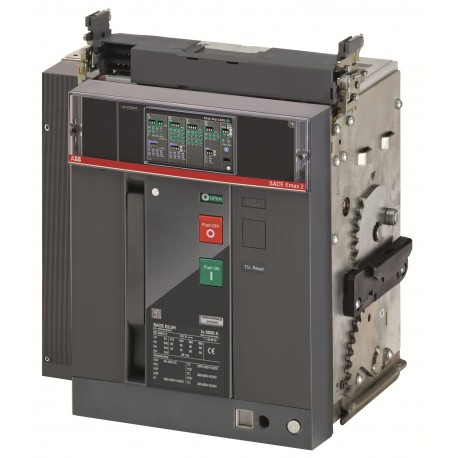

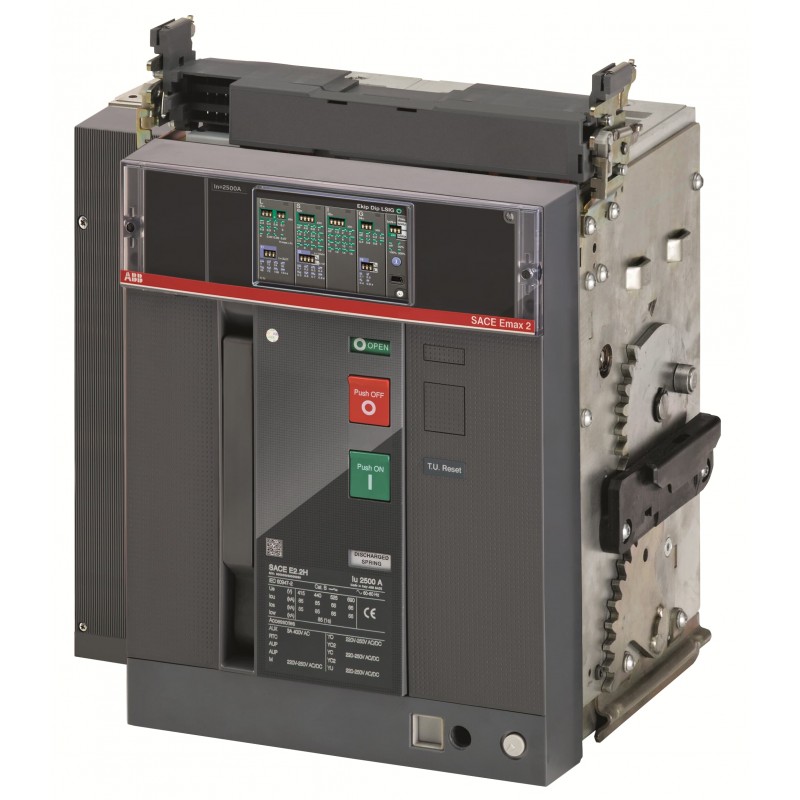

1SDA072893R1 ABB E2.2H 800 Ekip Dip LSIG 4P W MP
1SDA072893R1
ABB
E2.2H 800 Ekip Dip LSIG 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | b4baf257-5699-4a2c-988f-2aef2618e64b Italy |
| SCIP simplificado | 30173543-35bc-4076-8e49-161faaab9386 Sweden |
| 1764147b-c922-40af-b8e5-1d0caa2e97a0 France | |
| 1f31c562-bb55-4e80-a2f3-2c03a9a11eee Poland | |
| 51005da4-10dd-40f0-b2bf-ba0f2bc7ba6c Germany | |
| 03f3fba0-ffef-4d96-ab87-2571ec83f639 Denmark | |
| 6c600a68-4be2-461e-a919-88b32ac1997e Bulgaria | |
| 1ae6931e-fe55-4f90-93bd-0b7b122a19bb Belgium | |
| 3818bda6-4e63-4d54-9221-b0da2d8bc2ca Belgium | |
| 4774f2dd-259c-41c7-9e4e-d9bb7ca9a581 Norway | |
| 984ee084-6b6f-40c7-b2fa-df1446620ae2 Germany | |
| dd668d8a-f7a0-4eae-ad45-90b28345eb62 Germany | |
| 64d238fe-fc0a-4f0c-a10a-5d499b04fe68 Greece | |
| 82f2ef73-97d2-4b0d-b673-5c4601d0f415 Hungary | |
| 03f3fba0-ffef-4d96-ab87-2571ec83f639 Denmark | |
| 986c3c18-f824-4df1-b249-6c42a72bb0bb Poland | |
| 30173543-35bc-4076-8e49-161faaab9386 Sweden | |
| dd668d8a-f7a0-4eae-ad45-90b28345eb62 Germany | |
| 1f31c562-bb55-4e80-a2f3-2c03a9a11eee Poland | |
| bc686807-997d-46cb-afd8-4144d94aaf05 Czech Republic | |
| 3818bda6-4e63-4d54-9221-b0da2d8bc2ca Belgium | |
| 84c7d18e-0977-4204-a1a9-e1282a5afdb6 Finland | |
| 969c29ac-bbc5-46e8-bbad-ddccb342a523 Croatia | |
| 984ee084-6b6f-40c7-b2fa-df1446620ae2 Germany | |
| 986c3c18-f824-4df1-b249-6c42a72bb0bb Poland | |
| 794dd4f2-6a85-40b5-a3a1-3b679c805e7c Netherlands | |
| 8297aaab-c4af-4d42-81d2-ceb3b1029ce9 Poland | |
| 82ad4698-bf42-4c68-86aa-7a2d796306d1 Portugal | |
| 64d238fe-fc0a-4f0c-a10a-5d499b04fe68 Greece | |
| 84c7d18e-0977-4204-a1a9-e1282a5afdb6 Finland | |
| 82ad4698-bf42-4c68-86aa-7a2d796306d1 Portugal | |
| 51005da4-10dd-40f0-b2bf-ba0f2bc7ba6c Germany | |
| 794dd4f2-6a85-40b5-a3a1-3b679c805e7c Netherlands | |
| 4774f2dd-259c-41c7-9e4e-d9bb7ca9a581 Norway | |
| 1764147b-c922-40af-b8e5-1d0caa2e97a0 France | |
| 8bdd4c9b-4baf-4cb3-916f-a50d696707e8 Hungary | |
| 969c29ac-bbc5-46e8-bbad-ddccb342a523 Croatia | |
| 6710661a-d3c6-4ab6-a439-ccb64d7c4aff Germany | |
| 56d2fc65-9b41-4dcf-aa09-20499465afad Sweden | |
| 6c600a68-4be2-461e-a919-88b32ac1997e Bulgaria | |
| ab63cc8f-f6c0-45e9-8e7f-6cb98b1fd1a9 Germany | |
| ab63cc8f-f6c0-45e9-8e7f-6cb98b1fd1a9 Germany | |
| 82f2ef73-97d2-4b0d-b673-5c4601d0f415 Hungary | |
| 7af4afbe-f4d4-4d81-bbe2-2d236ac48177 France | |
| 549e1c40-231c-4358-a823-b2e1f97ad633 Spain | |
| 1ae6931e-fe55-4f90-93bd-0b7b122a19bb Belgium | |
| 8bdd4c9b-4baf-4cb3-916f-a50d696707e8 Hungary | |
| bc686807-997d-46cb-afd8-4144d94aaf05 Czech Republic | |
| 1c4eba8a-ade4-4843-80b3-86356c26e63e Estonia | |
| 1c4eba8a-ade4-4843-80b3-86356c26e63e Estonia | |
| 7af4afbe-f4d4-4d81-bbe2-2d236ac48177 France | |
| 8297aaab-c4af-4d42-81d2-ceb3b1029ce9 Poland | |
| 56d2fc65-9b41-4dcf-aa09-20499465afad Sweden | |
| 6710661a-d3c6-4ab6-a439-ccb64d7c4aff Germany | |
| 549e1c40-231c-4358-a823-b2e1f97ad633 Spain | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZBHPEFAC000A000000XX |
| EAN | 8015644767433 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 407 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 55 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 60 kg |
| Embalaje Nivel 1 EAN | 8015644767433 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0432 |
| Técnica | |
| Capacidad de conexión | 600 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 15000 cycle |
| Ue = 500 ... 690 V 15000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 72 W |
| Corriente nominal (In) | 800 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 85 kA |
| durante 3 s 66 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 800 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Dip LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001000R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 800 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 320.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 480.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1200.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2H 800 Ekip Dip LSIG 4P W MP - ABB - E2.2H800 - 1SDA072893R1 | 95 Kbytes |
|
| E2.2H800 1SDA072893R1 ABB E2.2H 800 Ekip Dip LSIG 4P W MP | 68 Kbytes |
|
