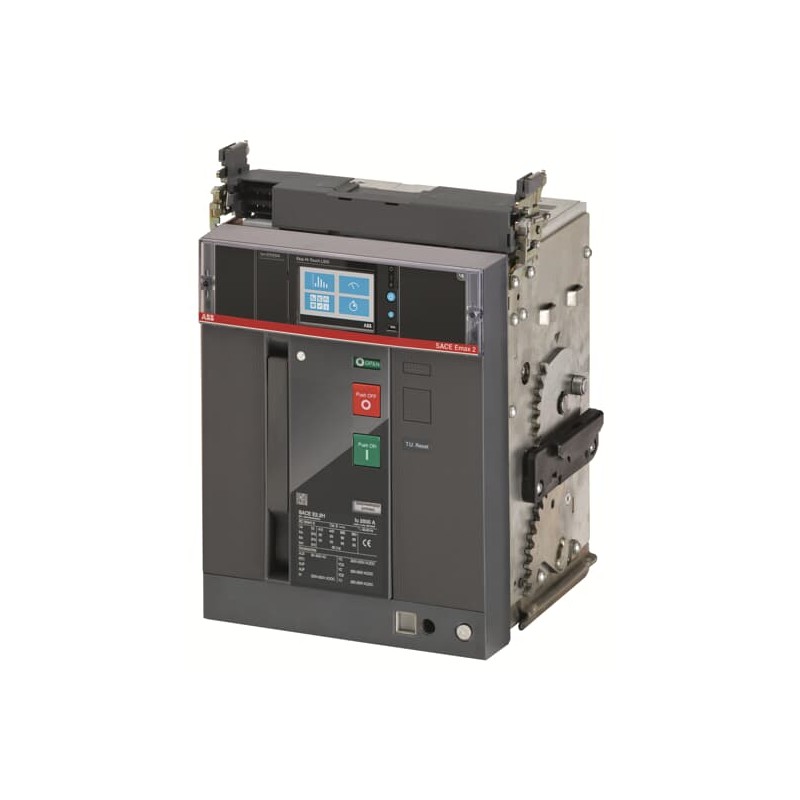

1SDA072328R1 ABB E2.2H 1250 Ekip HiTouch LSI 3P W MP
1SDA072328R1
ABB
E2.2H 1250 Ekip HiTouch LSI 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 5713fa76-a8ee-4d54-97ff-08048da88933 Italy |
| SCIP simplificado | 58965be3-7047-41b7-9a3a-16d4719cbc01 Germany |
| 71266688-481d-4c90-8043-3ef021d16b9d Norway | |
| 93ae49a7-9f90-44ed-8ff5-83db620180c9 France | |
| 65641ade-9b7b-4cff-aec2-0b2cc259a2cf Poland | |
| c4e2ceab-ba4f-4cf2-be7e-c998e23ce626 Hungary | |
| 562589b6-63e7-432a-bae3-6da5bfcc61e9 Germany | |
| 87cc4cd4-cfff-46be-9e70-939cb3eeb267 Germany | |
| 54c5a0a2-8ad5-443c-96bb-f9a15bbf0b6a Sweden | |
| d9c719c5-5050-4caf-8c46-8e97c93a6c0d Belgium | |
| 40f4b32e-0139-49fd-94f0-90fae631b290 Estonia | |
| 240ae0cb-20e3-474c-9153-1cbfe4f196be Greece | |
| 34fdac86-bf63-441f-a542-9a937f7e87a4 Finland | |
| 485d5485-5bab-4c2f-b043-f40469873e99 Netherlands | |
| 763d47e1-6f88-4707-98df-22c5441469d2 France | |
| bc327aeb-c73e-4043-814a-f7ca3200539c Denmark | |
| 56c460aa-a35d-4cee-9c51-05f244eadbb7 Germany | |
| a686f81f-177a-4bce-9526-2a07cd18a117 Germany | |
| c09e5425-a1e0-473e-b20d-e43c479925a9 Croatia | |
| 291539b0-0f2e-4d1a-b1ef-8a6e6a4715eb Czech Republic | |
| 2a4de7e4-4bd9-4c5c-b86f-b327c110c11d Poland | |
| 52f6be90-8cfa-458d-af72-52fd73a24a0e Bulgaria | |
| 209f6b1f-0fe6-4ddf-af76-e91a8557aa22 Poland | |
| 03d5b694-9afd-4870-8177-a2d8ae32d0a6 Portugal | |
| a3564365-ab53-47b8-8d13-5a72edc5eaf8 Sweden | |
| 508c0059-8c07-4f74-af36-bcf50b62021f Hungary | |
| 47ab65f8-2ebe-4a9f-8a2a-9555f77e09da Belgium | |
| e91bee12-3ffe-4065-832a-5fe46d444f0b Spain | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z2HREHAJ200A000000XX |
| EAN | 8015644761783 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 317 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 48 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 53 kg |
| Embalaje Nivel 1 EAN | 8015644761783 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0431 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 15000 cycle |
| Ue = 500 ... 690 V 15000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 176 W |
| Corriente nominal (In) | 1250 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 85 kA |
| durante 3 s 66 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Hi-Touch LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001000R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1250 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 12500 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1875.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2H 1250 Ekip HiTouch LSI 3P W MP - ABB - E2.2H1250 - 1SDA072328R1 | 95 Kbytes |
|
| E2.2H1250 1SDA072328R1 ABB E2.2H 1250 Ekip HiTouch LSI 3P W MP | 67 Kbytes |
|
