Ver más grande

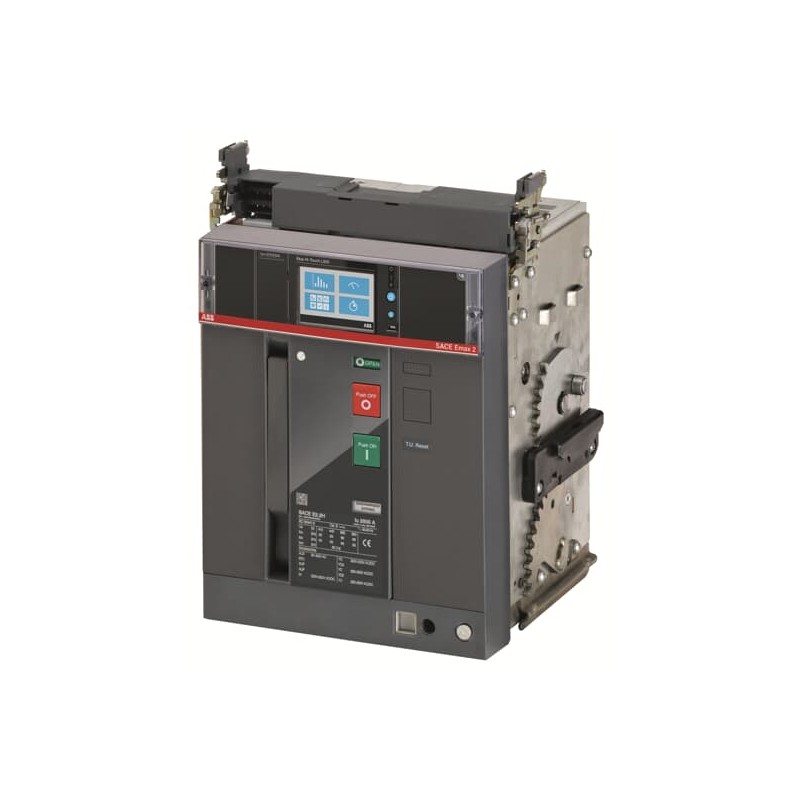

1SDA072330R1 ABB E2.2H 1250 Ekip G HiTouch LSIG 3P W MP
1SDA072330R1
ABB
E2.2H 1250 Ekip G HiTouch LSIG 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 47ff4548-721e-41da-8920-24d82f39f738 Italy |
| SCIP simplificado | 3a68ce32-eef2-4424-b927-a962b7f37d9e Sweden |
| 46d8484a-03e3-464e-9b20-b819f16ede64 Spain | |
| 5030df7d-efe0-4492-b888-ac09331be598 Estonia | |
| 0f8c4ad6-d20d-43b9-bd06-dad3e56eefbc Poland | |
| 5030df7d-efe0-4492-b888-ac09331be598 Estonia | |
| 46536f55-bea4-4347-aa5e-b5888e977452 Poland | |
| aeb52a1d-5f77-4fe1-8277-b52dce4ec005 France | |
| 13126262-d4d9-4794-91c9-1dbdb01e30f0 Sweden | |
| 6720a513-166f-4e20-b518-1d7254e5ac9b Germany | |
| 70a230ee-f7ea-444b-8794-516e206bf347 Hungary | |
| f62c3948-f110-42bf-af44-c0d87ffd94a4 Germany | |
| e6aa4d1e-6377-498c-88a5-00747b079078 France | |
| 46d8484a-03e3-464e-9b20-b819f16ede64 Spain | |
| 1cabc9d3-8d9d-4662-8033-3cd934806ae6 Belgium | |
| eb70bbec-3641-459d-9621-e60e5d9ad0b8 Denmark | |
| f6d74eee-0a64-4d21-882a-0b298096333c Germany | |
| bd74f87c-9b7e-40ed-9b3e-6b4ab05b3b3e Finland | |
| 5b989921-1ea9-4748-b1ab-5c7023a6353d Germany | |
| 7f323d54-e5c5-4c84-b72e-b89adf09ed80 Bulgaria | |
| cbded102-30ad-4252-8127-2ed9bfb5e23c Belgium | |
| 879269e7-bc1a-46fd-a94c-93fe1512c159 Norway | |
| 70a230ee-f7ea-444b-8794-516e206bf347 Hungary | |
| eb70bbec-3641-459d-9621-e60e5d9ad0b8 Denmark | |
| f8f99b05-f88c-40c3-bc3e-891e549560ee Poland | |
| 37aedb20-66af-4b80-afed-00d2acb0c3ab Greece | |
| 46536f55-bea4-4347-aa5e-b5888e977452 Poland | |
| 387e43ea-2103-484d-bdcd-d2043ca860c9 Czech Republic | |
| f6fa8db2-4e27-420c-92f0-5dbc26c7ec18 Germany | |
| 5b989921-1ea9-4748-b1ab-5c7023a6353d Germany | |
| bde05fe2-44eb-4e0c-abbf-ee8fdeaa111c Croatia | |
| 3a68ce32-eef2-4424-b927-a962b7f37d9e Sweden | |
| f6fa8db2-4e27-420c-92f0-5dbc26c7ec18 Germany | |
| cbded102-30ad-4252-8127-2ed9bfb5e23c Belgium | |
| aeb52a1d-5f77-4fe1-8277-b52dce4ec005 France | |
| 879269e7-bc1a-46fd-a94c-93fe1512c159 Norway | |
| e6aa4d1e-6377-498c-88a5-00747b079078 France | |
| f6d74eee-0a64-4d21-882a-0b298096333c Germany | |
| 8b626831-ad07-4aff-b434-83554c86e2b6 Portugal | |
| bd74f87c-9b7e-40ed-9b3e-6b4ab05b3b3e Finland | |
| bde05fe2-44eb-4e0c-abbf-ee8fdeaa111c Croatia | |
| b350fea3-1089-46ae-a865-c585d587fc41 Netherlands | |
| de352dfd-1efc-4f03-9e5b-dd1d362decc4 Hungary | |
| 387e43ea-2103-484d-bdcd-d2043ca860c9 Czech Republic | |
| 7f323d54-e5c5-4c84-b72e-b89adf09ed80 Bulgaria | |
| f62c3948-f110-42bf-af44-c0d87ffd94a4 Germany | |
| 6720a513-166f-4e20-b518-1d7254e5ac9b Germany | |
| de352dfd-1efc-4f03-9e5b-dd1d362decc4 Hungary | |
| 13126262-d4d9-4794-91c9-1dbdb01e30f0 Sweden | |
| 1cabc9d3-8d9d-4662-8033-3cd934806ae6 Belgium | |
| b350fea3-1089-46ae-a865-c585d587fc41 Netherlands | |
| f8f99b05-f88c-40c3-bc3e-891e549560ee Poland | |
| 0f8c4ad6-d20d-43b9-bd06-dad3e56eefbc Poland | |
| 37aedb20-66af-4b80-afed-00d2acb0c3ab Greece | |
| 8b626831-ad07-4aff-b434-83554c86e2b6 Portugal | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z2HREHAQ200A000000XX |
| EAN | 8015644761806 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 317 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 48 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 53 kg |
| Embalaje Nivel 1 EAN | 8015644761806 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 15000 cycle |
| Ue = 500 ... 690 V 15000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 176 W |
| Corriente nominal (In) | 1250 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 85 kA |
| durante 3 s 66 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip G Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1250 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 12500 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1875.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2H 1250 Ekip G HiTouch LSIG 3P W MP - ABB - E2.2H1250 - 1SDA072330R1 | 95 Kbytes |
|
| E2.2H1250 1SDA072330R1 ABB E2.2H 1250 Ekip G HiTouch LSIG 3P W MP | 67 Kbytes |
|
