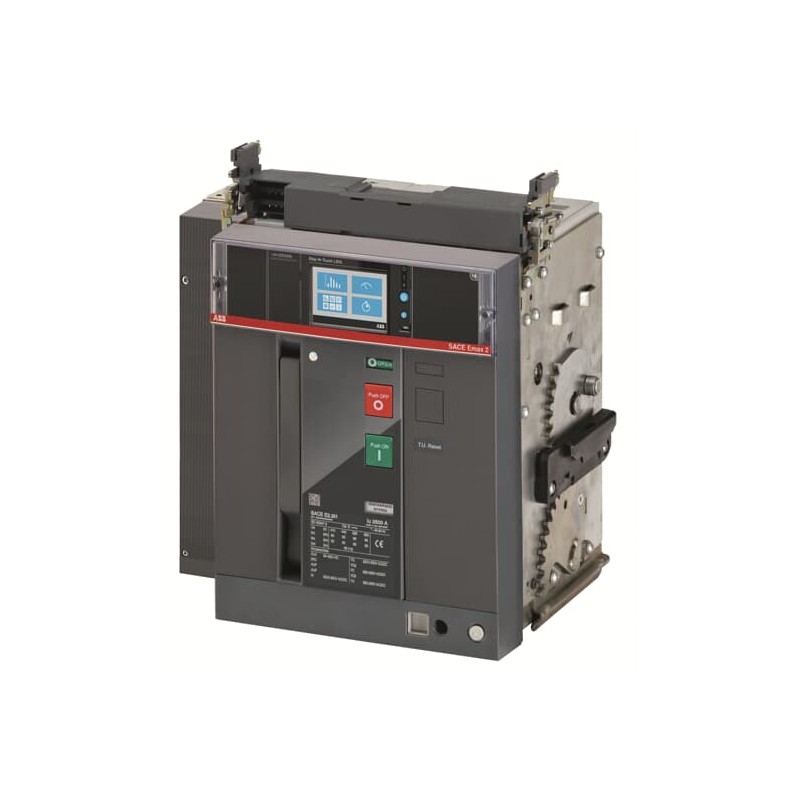

1SDA072928R1 ABB E2.2H 1000 Ekip HiTouch LSI 4P W MP
1SDA072928R1
ABB
E2.2H 1000 Ekip HiTouch LSI 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | fb8597f6-a436-4231-a67b-c2e4a1316374 Italy |
| SCIP simplificado | 9ed8e748-3910-478e-b30c-46c5ace9f4c4 Germany |
| 0547bf2e-e262-4cb1-ab39-1c6911c9ba77 Sweden | |
| 20e6a6f6-da5b-43eb-a3ee-32a11f3c117a Norway | |
| 8887f7fb-31a0-41fa-b0b6-e56cc2065ea5 Poland | |
| 16a15703-131e-44d1-9730-03976f3419c9 Hungary | |
| 69bebeb9-f830-4887-8b0f-36a179c55a08 Bulgaria | |
| 44c7651b-7eaf-4078-a77b-bcd3ac03ba66 Croatia | |
| adbe95a4-61f5-4a81-8f87-17cbc20ddeb4 Hungary | |
| 97fb5a66-b15d-4fa6-8444-7fd5acb02605 Belgium | |
| 7d0b5b22-d878-49bf-9b7f-e457b4db292f France | |
| 33f5a34b-3796-4556-94cb-4a39308baa4d Germany | |
| 74c376b0-084b-40bf-ac92-57a1aba0355e Denmark | |
| bec4055b-5ced-41c4-8a2b-3a88b0d84fab Germany | |
| eb3c3002-68f2-4612-aef5-3dbf0fbf5192 France | |
| 913c281c-8ad6-4466-b349-0ddd3695ccdc Netherlands | |
| 3ae959be-1063-41b9-b9f4-9ba1f3da11ba Belgium | |
| a61958ee-1607-49b1-a048-a3dfe644bff7 Germany | |
| 730d678e-981c-4187-8782-6c7d624f5b34 Germany | |
| 0f29fd34-d26b-449f-8c92-317cd29a6ffa Greece | |
| b8118a87-2308-454f-8a9e-ab758e051786 Estonia | |
| f02659db-812f-45bb-a3ba-dc48d5674428 Finland | |
| cc8ed0e3-1f9e-4611-89ad-ec3bc2cd2758 Sweden | |
| 396a7951-586e-45c2-a7ce-79ba7e73cdd3 Poland | |
| c8a7bad7-4bb4-45dc-8dea-234628a8233a Czech Republic | |
| 769dfe92-420a-4180-9fbc-b5a6d38b9f62 Poland | |
| c66ff69c-1e7e-4694-acb1-7b4dca911af9 Portugal | |
| acf879cc-97ff-465a-a510-a0bf63cfdb85 Spain | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZBHQEGAJ200A000000XX |
| EAN | 8015644767785 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 407 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 55 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 60 kg |
| Embalaje Nivel 1 EAN | 8015644767785 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0432 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 15000 cycle |
| Ue = 500 ... 690 V 15000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 113 W |
| Corriente nominal (In) | 1000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 85 kA |
| durante 3 s 66 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 1000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Hi-Touch LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001000R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1000 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 10000 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1500.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2H 1000 Ekip HiTouch LSI 4P W MP - ABB - E2.2H1000 - 1SDA072928R1 | 95 Kbytes |
|
| E2.2H1000 1SDA072928R1 ABB E2.2H 1000 Ekip HiTouch LSI 4P W MP | 67 Kbytes |
|
