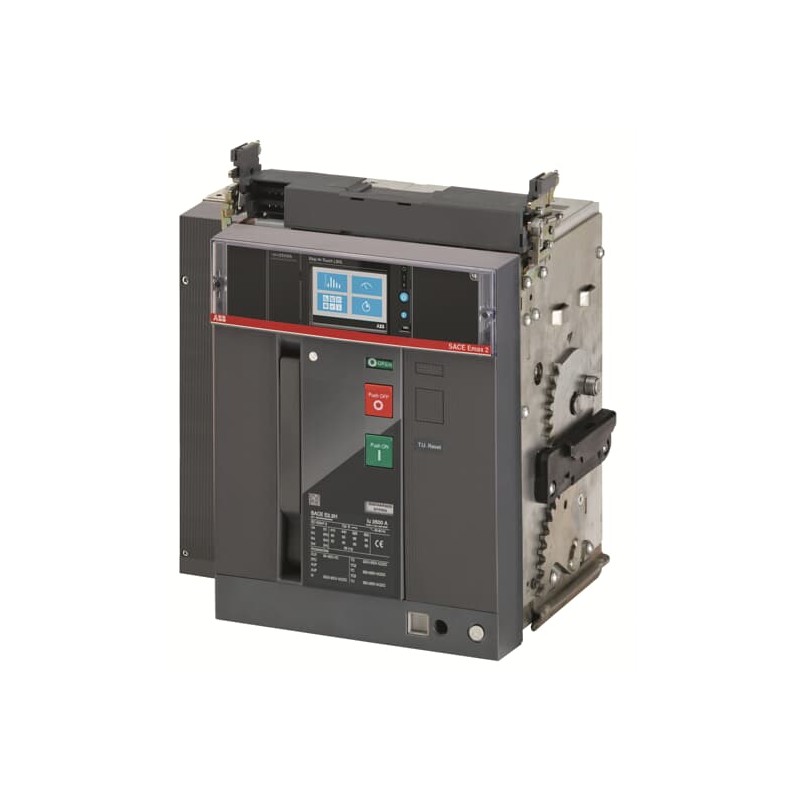

1SDA073009R1 ABB E2.2B 2000 Ekip HiTouch LSIG 4P W MP
1SDA073009R1
ABB
E2.2B 2000 Ekip HiTouch LSIG 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 4be149b2-0c30-456e-8ee4-f867a6f5590c Italy |
| SCIP simplificado | 5a71f560-56f1-460e-a08d-bcecce4c4d50 Bulgaria |
| 835735cc-06d8-4833-95eb-0041fd97fe4b Germany | |
| 5e960e3c-4168-4f10-ab42-094aed310eac Estonia | |
| 6ab14563-2a4d-4a5a-959c-c2a425ada009 Hungary | |
| 33abd0d3-c2ec-4ff2-b47a-f9b130ae3247 Poland | |
| fea6a508-2898-44ad-85a9-2e97e17fc718 France | |
| 5e960e3c-4168-4f10-ab42-094aed310eac Estonia | |
| 8eac59a3-d4c9-4f11-a183-78b0a3b5ffbc Sweden | |
| 2027e938-0aa9-4408-812c-6f6d1b2d3a3e Spain | |
| e65b099a-4085-428f-ae9b-af5fa6560d52 France | |
| c85b17b1-0597-4176-8300-8aa951b3f401 Sweden | |
| fb0e738c-31d2-4f13-827b-325c3f4f0cb6 Poland | |
| 835735cc-06d8-4833-95eb-0041fd97fe4b Germany | |
| 413980b1-b26f-4adc-8a0f-1fe4987c394a Germany | |
| 33abd0d3-c2ec-4ff2-b47a-f9b130ae3247 Poland | |
| 6491f1f2-d6bf-4543-bc15-8357013944d2 Portugal | |
| 09bdb85f-a507-4c9a-b037-c230272581b2 Netherlands | |
| 867b0e98-9848-430d-a3e2-330efa7f12e4 Poland | |
| 85d43cd4-5da9-4a5c-a8cc-0cbb9a1d5ab6 Greece | |
| ac68f099-6648-48a2-8bc8-e933586b8e5b Germany | |
| 0ca3fe27-9785-4676-9f2a-729894262053 Croatia | |
| 238d7add-baef-4b29-8aa5-5888f4fa4349 Belgium | |
| 66f04283-c2a6-44b6-a3b9-8348c28bb516 Germany | |
| 85d43cd4-5da9-4a5c-a8cc-0cbb9a1d5ab6 Greece | |
| cd7b57b5-19dd-4544-8539-5793881a76e9 Denmark | |
| 867b0e98-9848-430d-a3e2-330efa7f12e4 Poland | |
| fb0e738c-31d2-4f13-827b-325c3f4f0cb6 Poland | |
| ac68f099-6648-48a2-8bc8-e933586b8e5b Germany | |
| 4772fff5-d2df-459a-9f05-4dd6ba4ea692 Hungary | |
| 5a71f560-56f1-460e-a08d-bcecce4c4d50 Bulgaria | |
| cd7b57b5-19dd-4544-8539-5793881a76e9 Denmark | |
| 66f04283-c2a6-44b6-a3b9-8348c28bb516 Germany | |
| bf94878c-cc19-4b50-bcb9-144c55649588 Norway | |
| 238d7add-baef-4b29-8aa5-5888f4fa4349 Belgium | |
| b2218b30-01fb-48bd-acd4-46b739785ebb Belgium | |
| 2323c9d7-7c75-4f99-bc20-5aa82c2c0651 Finland | |
| 8eac59a3-d4c9-4f11-a183-78b0a3b5ffbc Sweden | |
| 6cc9e278-c31e-48b0-803d-c66b63babfe1 Germany | |
| 4772fff5-d2df-459a-9f05-4dd6ba4ea692 Hungary | |
| fea6a508-2898-44ad-85a9-2e97e17fc718 France | |
| 2027e938-0aa9-4408-812c-6f6d1b2d3a3e Spain | |
| b2218b30-01fb-48bd-acd4-46b739785ebb Belgium | |
| c85b17b1-0597-4176-8300-8aa951b3f401 Sweden | |
| 413980b1-b26f-4adc-8a0f-1fe4987c394a Germany | |
| 6ab14563-2a4d-4a5a-959c-c2a425ada009 Hungary | |
| 2323c9d7-7c75-4f99-bc20-5aa82c2c0651 Finland | |
| eafdbdd3-52dd-4c70-9cc9-b4e4de4eadaf Czech Republic | |
| 09bdb85f-a507-4c9a-b037-c230272581b2 Netherlands | |
| 0ca3fe27-9785-4676-9f2a-729894262053 Croatia | |
| 6cc9e278-c31e-48b0-803d-c66b63babfe1 Germany | |
| 6491f1f2-d6bf-4543-bc15-8357013944d2 Portugal | |
| e65b099a-4085-428f-ae9b-af5fa6560d52 France | |
| bf94878c-cc19-4b50-bcb9-144c55649588 Norway | |
| eafdbdd3-52dd-4c70-9cc9-b4e4de4eadaf Czech Republic | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZBBTEKAK200A000000XX |
| EAN | 8015644768591 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 407 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 55 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 60 kg |
| Embalaje Nivel 1 EAN | 8015644768591 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0432 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 450 W |
| Corriente nominal (In) | 2000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 42 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 2000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001000R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 2000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 42 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 2000 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1200.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 3000.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2B 2000 Ekip HiTouch LSIG 4P W MP - ABB - E2.2B2000 - 1SDA073009R1 | 95 Kbytes |
|
| E2.2B2000 1SDA073009R1 ABB E2.2B 2000 Ekip HiTouch LSIG 4P W MP | 68 Kbytes |
|
