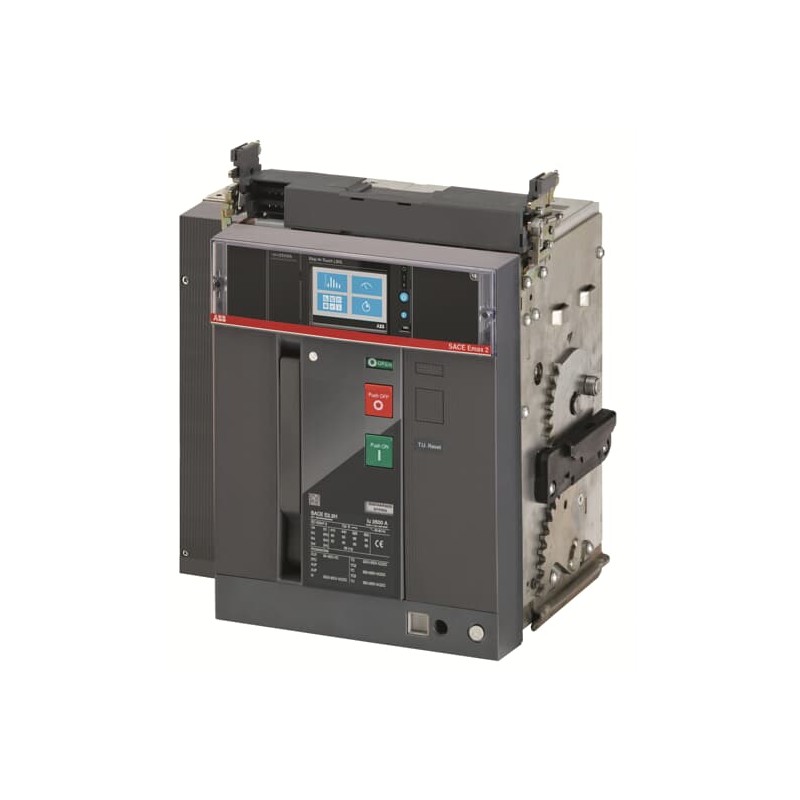

1SDA072968R1 ABB E2.2B 1600 Ekip HiTouch LSI 4P W MP
Referencia: 1SDA072968R1
Fabricante: ABB
Descripción:
E2.2B 1600 Ekip HiTouch LSI 4P W MP
E2.2B 1600 Ekip Hi-Touch LSI 4p WMP
Categorías:
- Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
- ABB > Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | befb09f2-d8ad-4794-b22b-1cc37cf0e966 Italy |
| SCIP simplificado | e8e563a1-6f91-4e04-8f5f-e7f02988622b Germany |
| 1894c8c9-4905-44d3-b568-3eb374a6329d Spain | |
| e2dcff75-47c3-49e3-9a09-a399df1daa52 Sweden | |
| dd1cedee-4086-4afa-9dbb-1e131cbb13b4 Bulgaria | |
| 7d805b90-36f2-46b7-9290-7aac49e48312 Portugal | |
| 76b01b51-a7fd-4fbb-a0f1-8124db947201 Czech Republic | |
| 863c8c15-798f-4d80-81fb-96b64b88cbf2 Poland | |
| 80a697b3-5078-4b8f-a73e-ca2564ffd23c Poland | |
| 7d3c81eb-1422-4f75-8538-c9d0d34ad5ba Belgium | |
| 62d771aa-b80e-4319-be9d-a44d9d99092d Germany | |
| 91f810a0-79af-456e-a7df-12b49d304d92 Germany | |
| 77c385ef-965f-4a27-b12c-e816caf9f1a4 Croatia | |
| 22063ddf-6553-4dbf-95ec-25a1a42b1ac2 Germany | |
| 87046ffb-ac25-4edf-a0a9-a0cb7f9c22f0 Denmark | |
| 180752df-115b-439a-a8a1-0ca7f12b93b4 France | |
| 8506880c-53df-4f3f-b6b3-b1a20f5bb006 Belgium | |
| 55c166af-147d-45f8-a4fc-815a9a823db0 Hungary | |
| cfe5a3c5-fbf5-4e96-814a-66e80548eac6 France | |
| 9fecc417-c07c-4475-914f-d0c64e6745a7 Hungary | |
| c2844164-7eed-4545-9d7d-451bd1ce37b1 Norway | |
| 6b9371d3-afad-488d-b838-a3905f875e2e Sweden | |
| 2737fc79-6a9d-463b-a454-05d254bb1bd4 Estonia | |
| dee4605a-e7bd-438e-8277-719914d1fd5e Netherlands | |
| e19f73ca-debe-498a-97be-985418766a3f Greece | |
| 0bde06b5-3b85-4990-85c8-5e7db21f9e66 Finland | |
| 68fa0845-743c-45d8-8197-5dbc75912828 Poland | |
| 22db41c9-478d-4ff7-a211-106938377f82 Germany | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZBBSEJAJ200A000000XX |
| EAN | 8015644768188 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 407 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 55 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 60 kg |
| Embalaje Nivel 1 EAN | 8015644768188 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0432 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 12000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 288 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 42 kA |
| durante 3 s 42 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Hi-Touch LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001000R0102 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
ETIM for 1SDA072968R1 Interruptores de baja tensión (EC000228)
Característica
Valor
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor1600 A
CaracterísticaTensión nominal (EF003977)
Valor690 V
CaracterísticaCorriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048)
Valor42 kA
CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor1600 A
CaracterísticaRango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129)
Valor16000 A
CaracterísticaRango de ajuste de liberación instantánea de cortocircuito (EF007131)
Valor2400.0 A
CaracterísticaProtección de fallo a tierra integrada (EF007296)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión a través de parte de chasis separada
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorNo
CaracterísticaMontaje en rail DIN opcional (EF008904)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor4
CaracterísticaCon alarma activada (EF007006)
ValorSí
CaracterísticaCon liberación de baja tensión integrada (EF001390)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaPosición de la conexión para el circuito principal de tensión (EF006671)
ValorConexión a través de parte de chasis separada
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaAparato completo con dispositivo de protección (EF008906)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30
