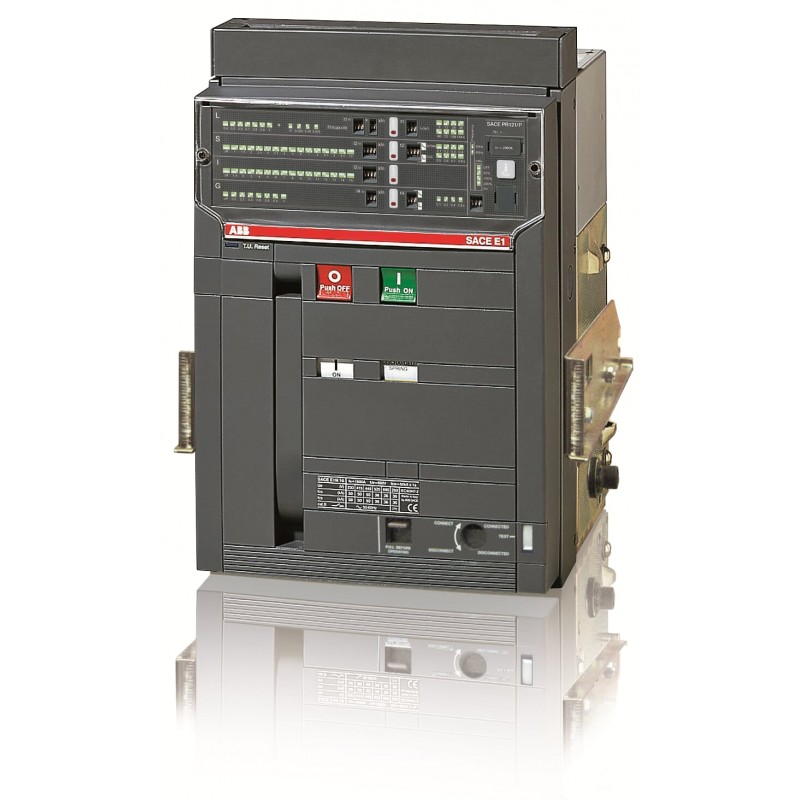

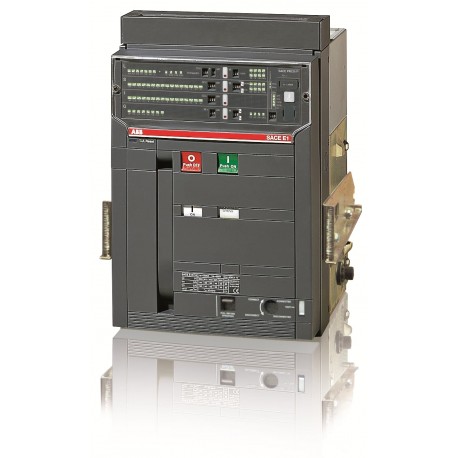

1SDA055714R1 ABB E1N800 PR121/P LSIG 3P W MP
1SDA055714R1
ABB
E1N800 PR121/P LSIG 3P W MP
E1N 800 PR121/P-LSIG In=800A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 73810baa-2f4e-4a89-b33a-06fd0b55200a Italy |
| SCIP simplificado | 9e9815c8-ab36-4c25-b301-af1446f61099 Poland |
| 9a85ef33-ebbf-4748-b463-002cbbba3471 Estonia | |
| cfee88b2-6c61-494f-8332-0589d77c6d77 Sweden | |
| 5241de79-e903-4d94-8161-c915cd83eeb7 Spain | |
| 4e3ea40c-735b-408f-aa2c-a122df97fda5 Poland | |
| b51d224b-3f17-4cb0-b214-5e824721c145 Sweden | |
| 2bd82b11-0b97-40c4-8f33-1747d15bfa58 France | |
| 3cefcdee-6e02-4fb8-ae2c-981756eec244 Hungary | |
| eedf55ec-3415-4937-b64c-b244e3bd4da1 Germany | |
| 1acd61aa-976c-42b1-87ba-0df61ab89ccc France | |
| 100148b2-333e-4099-95cd-2161e1fa5a68 Germany | |
| 853a9f25-6e0a-4990-88cf-83a932854613 Belgium | |
| 9b19b3c0-3ced-4776-bfb7-e058131b610b Greece | |
| 6d2e4ed3-bc1d-47e6-bc2c-49439d2a3e90 Germany | |
| 778c8ffa-25bf-43c7-89b8-c1daf15c2188 Bulgaria | |
| 9e1a0323-d428-4f53-a321-3c3fc168843f Poland | |
| 5427a1f0-447c-420c-9c7d-c0f9e04a6336 Norway | |
| d944cfc9-53ba-4dd8-b350-765a902665ef Finland | |
| 93cb1352-c8bd-426d-9d79-af84ae59485f Germany | |
| 68e68668-72e9-4f5e-9b1a-ae9b39546a75 Denmark | |
| f294b7a2-1fcb-43d9-9e3f-16fa91b881d9 Germany | |
| 825137b9-6f65-45dc-a971-ceae7e4fc292 Netherlands | |
| 9f317acb-8e8c-4ec1-92b5-04b6c5a3a091 Portugal | |
| d20859b2-8a18-48eb-b77b-cbec1dd6e64e Hungary | |
| 7cc60355-907b-4800-a560-aa8957a2e8e7 Croatia | |
| d1f90419-ea30-4e5e-b0d8-f179b86a3977 Belgium | |
| 12d33946-d413-4e0e-98c9-38bce4838b16 Czech Republic | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644570545 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 324 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 44 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 55 kg |
| Embalaje Nivel 1 EAN | 8015644570545 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 95 W |
| Corriente nominal (In) | 800 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 800 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 800 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0013 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
