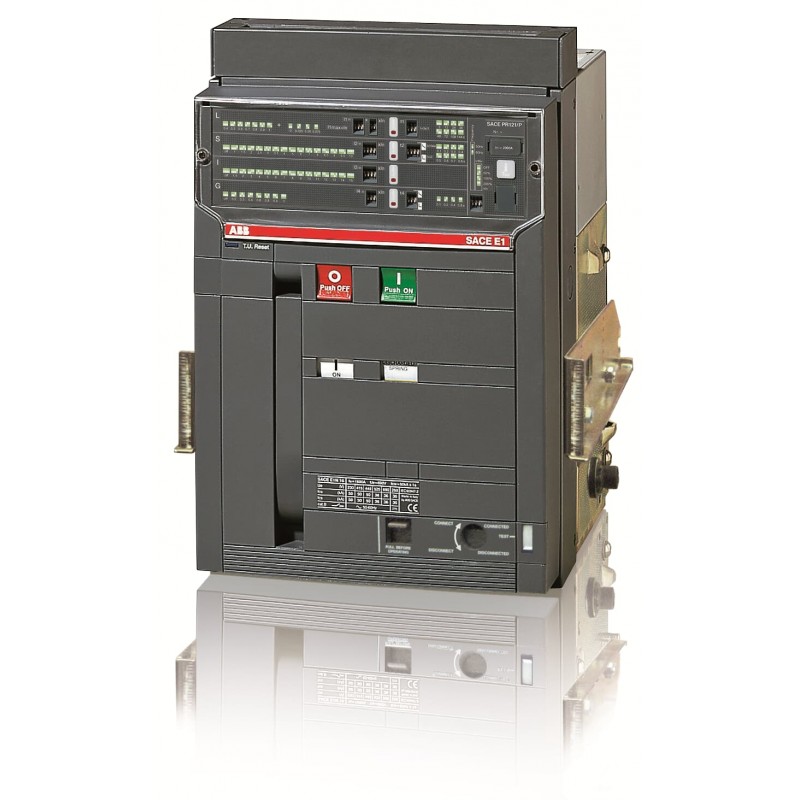

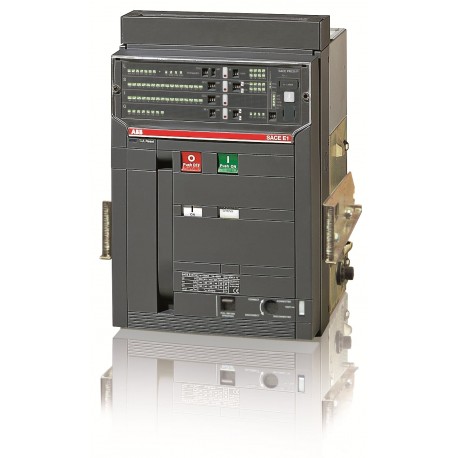

1SDA055777R1 ABB E1N1600 PR121/P LSI 3P W MP
1SDA055777R1
ABB
E1N1600 PR121/P LSI 3P W MP
E1N 1600 PR121/P-LSI In=1600A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 7d772677-0f95-4bcf-a368-319fb7544c3f Italy |
| SCIP simplificado | 4c2c745c-a30a-4936-b014-be1acda665df Bulgaria |
| 6038186f-5a56-4b03-8eb9-4289bb584e1b Hungary | |
| 0518ae01-a58e-4b49-8a17-ee8c0b26634b Belgium | |
| 100a0120-86d4-4e28-a61c-621021cbc3ae Czech Republic | |
| 99430c25-eb22-46e9-86fe-dbf79a6aa973 Netherlands | |
| fc381869-c81e-4eb6-ac7f-dd36d46f19eb Portugal | |
| 84ce6d0a-73f0-4bb2-b61c-3b2c9e939bf7 Poland | |
| f21fa823-a113-448c-a093-73dc388f5971 Germany | |
| 15173747-d654-4673-8d1f-1495c261d3b5 Germany | |
| 704c865e-decd-441e-9ba7-e3e3de86e8b2 Denmark | |
| d45c94cc-5f29-437d-8bbb-2a34646191cf Croatia | |
| 557cc0c5-4f61-4279-90e0-e77a697a4510 Poland | |
| cad6cd68-aa2c-46d4-8065-812de261aa46 Norway | |
| 42e345c2-a1ce-4306-a623-238d68f5f5ee Finland | |
| 922663fc-f4d2-48cc-829e-55fc12a1a85f Germany | |
| 199dcb69-ad48-48a4-a8b4-e18d4ff4e2d9 Sweden | |
| 872065d4-0032-458c-af4d-cef7c862e577 France | |
| 79adcf68-6e1f-432b-a446-44c570beda08 France | |
| ae97d3ed-c2bc-46db-a40e-a83802f83070 Hungary | |
| 4863ff44-c30c-400f-b7b3-802e1c2ccdde Estonia | |
| ed75b14d-2d28-438a-8e72-7c808fc28b19 Sweden | |
| 9c9d15d3-c1f8-4374-9f58-2379629856aa Greece | |
| 25bc9d84-8dc3-45d1-a971-eaa05cfd6272 Germany | |
| 7d5eb16b-65bd-4512-8420-23adb3cdfeab Belgium | |
| f8cf46e0-7b5d-4f74-87d2-d8087ad2cc75 Poland | |
| dd2c0b74-a7b7-4a6a-8c4b-ea586d0a2d80 Spain | |
| efa2fc0d-c449-4b2e-8a81-f123d80488c0 Germany | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644571177 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 324 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 44 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 55 kg |
| Embalaje Nivel 1 EAN | 8015644571177 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 378 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0013 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E1N1600 PR121/P LSI 3P W MP - ABB - E1N1600 - 1SDA055777R1 | 89 Kbytes |
|
| E1N1600 1SDA055777R1 ABB E1N1600 PR121/P LSI 3P W MP | 71 Kbytes |
|
