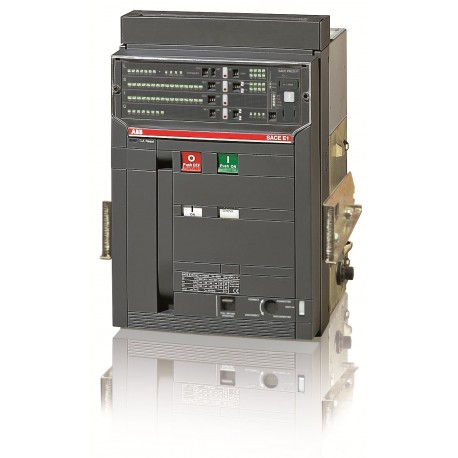

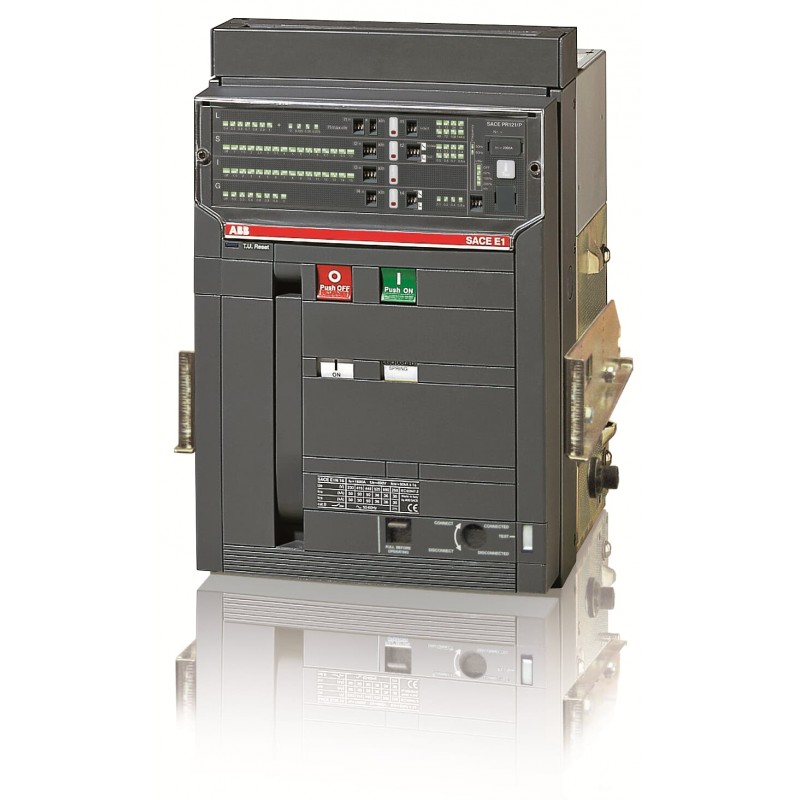

1SDA055776R1 ABB E1N1600 PR121/P LI 3P W MP
1SDA055776R1
ABB
E1N1600 PR121/P LI 3P W MP
E1N 1600 PR121/P-LI In=1600A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 5d21422b-d788-4113-838b-7d8fd07a1af5 Italy |
| SCIP simplificado | 40fc168e-4174-4354-92cc-4594951acd7e Bulgaria |
| 4f4b840c-1a94-4ffd-8140-513bc0dd0b43 Poland | |
| 24bb32bb-0db4-4f4d-a01c-6620943c6a19 Poland | |
| e63a7ff8-3f3c-4472-84c2-9d665c9cc6dd Denmark | |
| f8a16817-2778-4dfb-a6ac-1dfeef369c9a Germany | |
| 669b3354-9a2b-4996-9574-0a6b16e899ec Norway | |
| ba17cd23-34e4-49f4-8a80-3baa12be3375 Belgium | |
| db6e6ef2-17f2-4562-83d7-7507dd87e553 Croatia | |
| 768e6521-19ca-4a78-89ca-33ed60d869f1 Hungary | |
| 85484574-e1da-4abe-a933-d8d524b8dede Poland | |
| c2f7d97f-4f29-462e-ba1f-0c2140be6226 Czech Republic | |
| f62ad740-596c-4ce2-85ed-07e5802faa3f Netherlands | |
| cfb51583-6eb8-41e9-bf8b-7822a0168799 Portugal | |
| 7a440834-a8ea-4879-9258-ecbc6ef69a22 Germany | |
| e3ab24df-77b4-481c-ac7a-39a3aacac985 Finland | |
| 4ef2b127-117d-4b8c-b465-a1baccca8496 Germany | |
| a36e4384-c6dd-4661-a442-93f5b35d6938 Germany | |
| 87e02566-951f-4ecc-9be5-a123176f4c07 Sweden | |
| 5bef1d24-843e-4d7c-b4ac-477dc8f8e0de France | |
| 708c3386-7240-417d-95c7-9fc4b49fdc50 Greece | |
| dce75578-dcfb-4996-b56a-6c959992b3d7 Germany | |
| 7fed812a-8db5-44d9-bf0b-f2136bd3b2a5 Belgium | |
| b676fb23-443f-4b96-9974-d64b1433ec9a Spain | |
| f89a18a3-21f8-4ebb-ac5e-4634ac6bd630 Hungary | |
| 871a846e-dabc-4f17-8632-5c22c9520b8a France | |
| ed1ca0c3-cc68-43b6-93d8-fadb7efc4fcb Sweden | |
| 1d4ad8c1-ee46-484d-90ce-6878dd32df30 Estonia | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644571160 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 324 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 44 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 55 kg |
| Embalaje Nivel 1 EAN | 8015644571160 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 378 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0013 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E1N1600 PR121/P LI 3P W MP - ABB - E1N1600 - 1SDA055776R1 | 89 Kbytes |
|
| E1N1600 1SDA055776R1 ABB E1N1600 PR121/P LI 3P W MP | 71 Kbytes |
|
